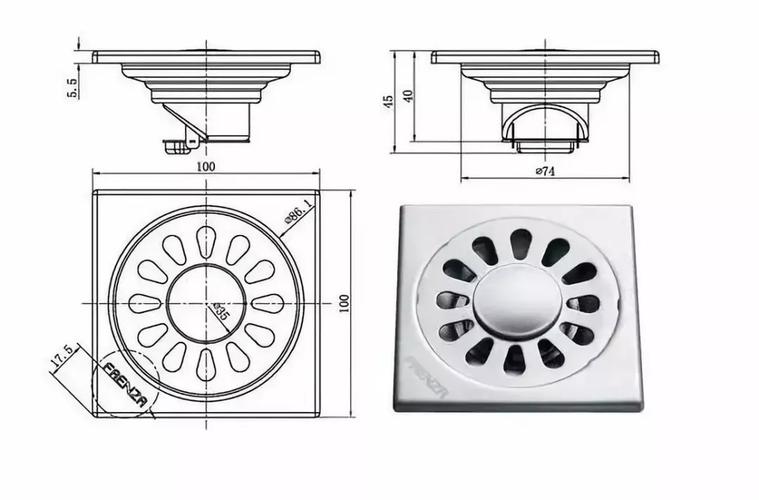

本文將介紹如何使用CAD2022繪制地漏的圓形圖形。地漏是一種常見的排水設備，通常用于浴室、廚房和洗衣房等地方。通過使用CAD軟件，您可以輕松地繪制地漏的精確圖形，以便在設計、施工和維護過程中使用。
步驟一：打開CAD軟件
首先，打開您的CAD軟件。如果您還沒有安裝CAD，您可以從官方網站下載并安裝最新版本。一旦CAD軟件打開，您可以開始創建新的繪圖文件。
步驟二：設置繪圖參數
在CAD軟件中，您可以設置繪圖參數，如圖紙大小、單位和比例尺等。根據您的需要，選擇適當的參數設置。在本示例中，我們將使用標準的英寸單位，并將比例尺設置為1:1。
步驟三：繪制圓形邊界
在CAD中，您可以使用不同的工具來繪制圖形。在本例中，我們將使用“圓形”工具來繪制地漏的圓形邊界。選擇“圓形”工具，并根據預期的地漏直徑，在繪圖區域中點擊并拖動鼠標。在拖動過程中，您會看到一個臨時圓形，用于指示繪制的實際大小。
步驟四：添加尺寸標注
繪制圓形邊界后，您可以使用“尺寸標注”工具為地漏添加尺寸標注。選擇“尺寸標注”工具，并點擊地漏的邊界線上的兩個點。CAD將自動計算并顯示地漏的直徑。您可以根據需要調整尺寸標注的位置和樣式。
步驟五：繪制細節圖形
根據地漏的實際設計，您可能需要在地漏圖形中添加更多的細節。例如，您可以使用“直線”工具繪制地漏的出水口位置，使用“弧形”工具繪制地漏的排水孔等。根據需要，靈活運用CAD工具來繪制所需的細節圖形。
步驟六：添加文本和注釋
在完成地漏圖形的繪制后，您可以使用“文本”工具添加必要的文本和注釋。例如，您可以添加地漏的型號、尺寸等信息。選擇“文本”工具，并點擊繪圖區域中的適當位置。在彈出的文本框中輸入所需的文字，并根據需要調整文本樣式、大小和位置。
步驟七：保存和導出圖形
最后，保存您繪制的地漏圖形。選擇“文件”菜單中的“保存”選項，并選擇適當的文件格式和位置。您可以將圖形保存為CAD專用格式（如.DWG）或其他常見格式（如.PNG、JPG等），以便在其他軟件中使用或進行共享。
通過按照以上步驟，您可以使用CAD2022輕松地繪制地漏的精確圖形。CAD軟件提供了強大的繪圖工具和功能，可幫助您創建符合設計要求的圖形，并提供必要的尺寸和注釋。使用CAD軟件可以提升您的設計效率，并確保最終的地漏圖形準確無誤。
