通過編輯路徑、欄桿扶手結構和欄桿扶手屬性修改欄桿扶手。
通過修改欄桿扶手結構，可以更改欄桿扶手的高度、用于每個扶欄的形狀（輪廓）以及扶欄數量。 您可以使用草圖工具自定義欄桿扶手的路徑，然后在需要時向欄桿扶手連接應用替換。 “拆分”工具可在欄桿扶手上使用而無需編輯草圖。使用拆分工具時，會自動創建單獨的欄桿扶手草圖。以多層樓梯為主體的欄桿扶手會進行分組，以匹配多層樓梯中的組。編輯這些欄桿扶手的草圖會改變整個組。各個欄桿扶手的欄桿扶手類型都可以更改。按 Tab 鍵通過組來選擇欄桿扶手。 修改欄桿扶手系統類型屬性以訪問“扶欄結構”和“欄桿位置”對話框，以及自定義頂部扶欄或扶手規格。
視頻：修改欄桿扶手草圖

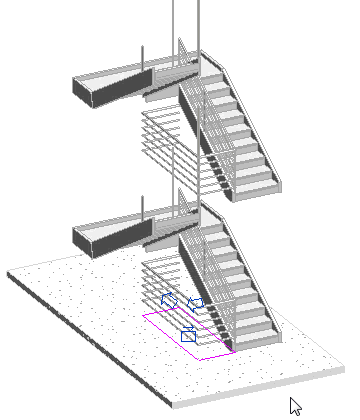

修改欄桿扶手草圖
選擇欄桿扶手，并在“修改”選項卡中，單擊
（編輯路徑）。使用“繪制”面板上的工具來修改草圖。
單擊畫布中的“切換草圖方向”箭頭以更改欄桿扶手的起點和終點。
可選：欄桿扶手草圖形成閉合環時，單擊畫布中的“將起點移動到下一角“控件可重新定位欄桿扶手的起點和終點。 這將影響欄桿扶手如何在樓梯圖元上作為主體。
注： 單擊功能區中的“預覽”可查看在草圖更改時欄桿扶手發生的更改。
修改欄桿扶手類型屬性
選擇欄桿扶手，然后在“屬性”選項板上單擊
（編輯類型）。在“類型屬性”對話框中，指定扶手和欄桿的屬性。
注： 單擊“預覽”以查看在對話框中應用欄桿扶手時對它們做出的更改。
若要修改頂部扶欄或扶手（連續扶手）的類型屬性，請單擊“類型”中的“值”字段，然后單擊瀏覽按鈕
。此時已關聯的連續扶手類型會打開“類型屬性”對話框。
做出任何所需更改，然后單擊“應用”，以查看在扶手“類型屬性”對話框的“預覽”面板里的更改。
請記住，您正在更改連續扶手的類別屬性，因此做出的任何更改都會應用到模型中所有此類型的實例上。
修改欄桿扶手實例屬性
在繪圖區域中選擇欄桿扶手。
在“屬性”選項板修改屬性的值。
更改實例屬性后重置欄桿扶手的步驟
在平面視圖或三維視圖中，選擇欄桿扶手。
在“工具”面板上，單擊
（重置欄桿扶手）。實例替換將被刪除。 使用此工具不會刪除對欄桿扶手類型所做的更改，包括結構更改。
