趾板設計新方法：利用Civil3D和Revit玩轉趾板參數化

發布于：2025-11-23 20:27:51
首頁/技術分享/Revit
收藏
594

網友投稿

更多

趾板

設計

 NO.1

什么是趾板？


混凝土面板堆石壩中布置在面板周邊、坐落于地基上的混凝土結構，又稱墊座。趾板通過設有止水的周邊縫與面板連為一體，形成壩基以上的防滲體，同時又與經過基礎處理后的基巖連結，封閉地面以下的滲漏通道，從而使上、下防滲結構連為整體。

其主要作用除防滲外，還作為基礎灌漿的蓋板和面板的基座。可以說趾板設計是混凝土面板堆石壩設計中的的關鍵一環。



趾板

設計

 NO.2

傳統設計的 不足


常規的趾板設計大部分是利用CAD進行設計：先根據地形和地質情況確定趾板軸線，然后進行剖面的設計。該工作流可以應付項目的前期工作。

但設計人員往往會因為疲于對平、縱、橫進行對應，而不能找出最優化的那根趾板軸線，同時一旦進入后期設計，尤其是施工圖設計，利用CAD進行設計將會變得非常繁瑣，特別是在繪制趾板與面板的夾角位置關系時出錯率會比較高。


因為趾板在空間上是三維的結構。首先平面上，趾板的軸線并不是一條簡單的平直軸線；在高程上，趾板也會有坡度的變化。并且在轉彎段，趾板一般是異形結構。

如果要清晰地了解趾板結構，可以利用CAD進行趾板三維建模。但上述方法首先需要有一定的CAD建模基礎，更致命的是方案可能會發生調整，并且在施工過程中趾板可能會存在“二次定線”。如果趾板軸線、縱斷面或者趾板結構，任意一個環節發生變化。CAD的設計流程就會重新再來一遍。

那么有沒有一種方法，既可以設計趾板的空間結構，又不懼怕修改呢？

在介紹新方法之前我們首先要了解兩款BIM軟件：Civil3D和Revit。

趾板

設計

 NO.3

Civil3D、Revit和Dynamo


Civil3D和Revit都是面向對象的BIM軟件。不同之處在于Civil3D更擅長曲面和線性工程；Revit更擅長建筑和異形結構的建立；Dynamo可以讓Revit在構建三維曲線和異性結構時變得更加輕松。
設計軟件


作為BIM軟件，Civil3D、Revit和Dynamo都可以進行動態化設計，即一處修改，處處修改。

趾板

設計

 NO.4

趾板設計新方法


與傳統設計思路不同，小哼老師結合實際項目經驗，在Civil3D和Revit+Dynamo軟件的基礎上，摸索出一條動態參數化的新設計思路。

 1、Civil3D趾板定線

利用Civil3D生成地形曲面。并利用部件編輯器制作趾板和壩體部件，導入Civil3D制作壩體裝配并生成壩體模型。充分利用Civil3D動態更新的功能，設計最優趾板軸線。

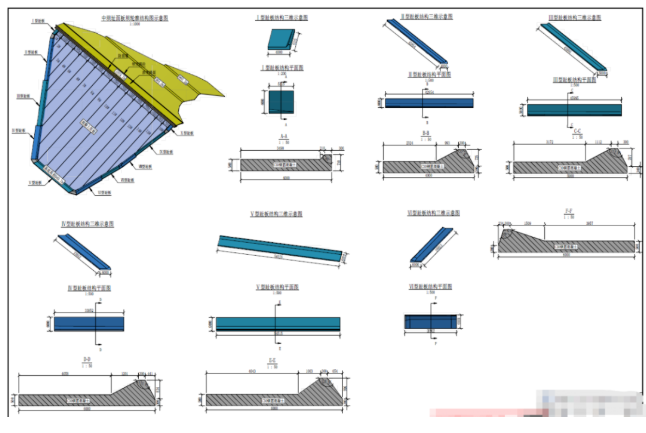

 2、Revit+Dynamo趾板建模

將Civil3D生成的趾板軸線導入Revit中，并利用Dynamo生成線性趾板模型和異形趾板模型。生成的模型可為下一步結構配筋做準備。
