我們都知道在Revit平面視圖中使用【剖面】命令可以為模型添加垂直向的剖面視圖，如果需要添加水平向的剖面視圖應該怎么做呢？

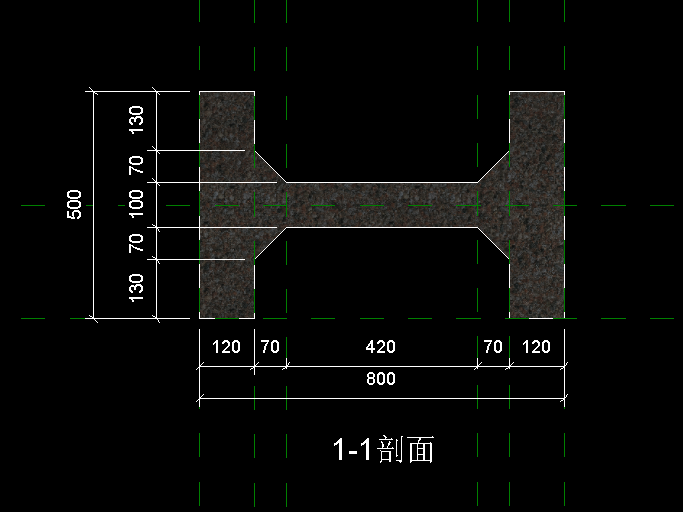

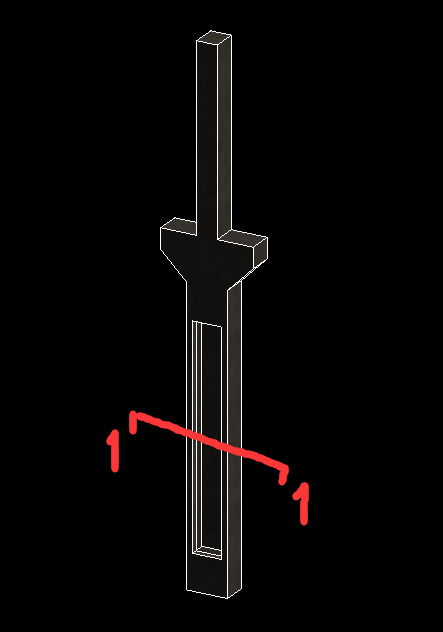

比如創建下圖牛角柱中的1-1剖面圖。
有讀者可能會問，水平方向的剖面不就是樓層平面嗎。是的，但是在樓層平面視圖中通過調整視圖范圍的方式來創建剖面并不實用，效果也不理想。
其實在Revit中，提供了兩種剖面，一個是“剖面”，另一個是“詳圖視圖”。下面我們在族環境中用“詳圖視圖”來創建一個水平向的剖面。

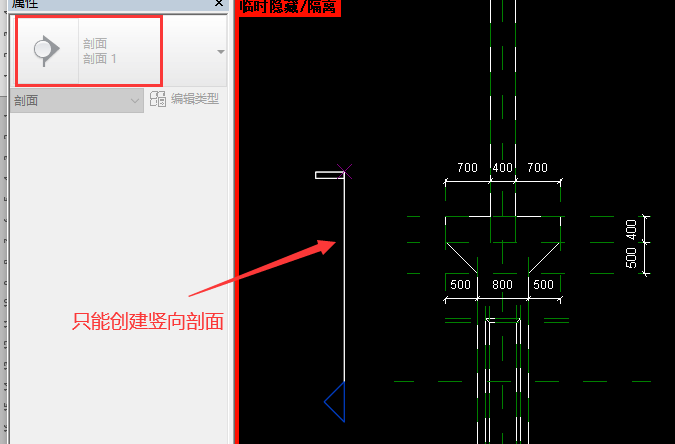

1. 切換視圖到“前”立面，選擇【視圖】選項卡下的【剖面】命令，左鍵單擊在立面圖中繪制剖面。可以看到，無論鼠標如何移動，都只能創建出豎向的剖面。

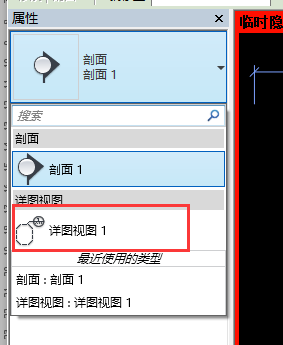

2. 按ESC退出繪制，重新選擇【剖面】命令，繪制前先在左側“屬性瀏覽器”中將“剖面”改為“詳圖視圖”此時再到立面視圖中即可繪制水平向剖面視圖。
3. 繪制出來的水平向剖面如圖所示，選中此剖面，我們還可以通過“①翻轉控件”控制剖面視圖向上看或向下看，同過“②造型操縱柄”控制剖面視圖中的顯示范圍。
最終得到的剖面效果如下：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
