消防電安裝圖紙上會涉及多條管線，一個個量取匯總比較麻煩，CAD快速看圖的【批量測量】功能可以批量量取相同導管長度，直接測量匯總長度，節省匯總時間。
一、火災自動報警系統計量規則
1.點型探測器、按鈕、消防警鈴、聲光報警器、消防報警電話插孔（電話）消防廣播（揚聲器）、模塊（模塊箱），根據型號和規格、安裝方式，按設計圖示數量以“個（部、臺）”計算。
2.線型探測器，根據型號、規格、安裝方式，按設計圖示長度以“m”計算。
3.區域報警控制器、聯動控制箱、遠程控制箱（柜）、火災報警系統控制主機、聯動控制主機、消防廣播及對講電話主機（柜）、火災報警控制微機（CRT）、報警聯動一體機，根據設備線制、控制回路、規格、安裝方式，按設計圖示數量以“臺”計算。
4.備用電源及電池主機（柜），根據設備容量、規格、安裝方式，按設計圖示數量以“臺”計算。
5.說明：
1）消防報警系統配管、配線、接線盒均應按電氣設備安裝工程相關項目編碼列項。
2）消防廣播及對講電話主機包括功放、錄音機、分配器、控制柜等設備。
3）點型探測器包括火焰、煙感、溫感、紅外光束、可燃氣體探測器等。
4）報警聯動一體機按消防報警系統控制主機計算。
二、消防系統調試
1.自動報警系統調試，包括各種探測器、報警器、報警按鈕、報警控制器、消防廣播、消防電話等組成的報警系統；按不同點數以“系統”計算。
2.水滅火控制裝置調試，按系統控制裝置的點數以“點”計算。
3.防火控制裝置調試，根據系統控制類型，按設計圖示數量以“個”或“部”計算。
4.氣體滅火系統裝置調試，按調試、檢驗和驗收所消耗的試驗容器總數計算以“點”計算。
5.說明：
1）自動報警系統包括各種探測器、報警按鈕、報警控制器組成的報警系統，按不同點數以“系統”計算。
2）水滅火系統控制裝置是由消火栓、自動噴水滅火等組成的滅火系統裝置，按不同點數以“系統”計算。
3）氣體滅火系統裝置調試是由七氟丙烷、IG541、二氧化碳等組成的滅火系統裝置，按氣體滅火系統裝置的“瓶，組”計算。
4）防火控制裝置聯動調試包括電動防火門、防火卷簾門、正壓送風閥、排煙閥、防火控制閥等防火控制裝置。
三、實例分析

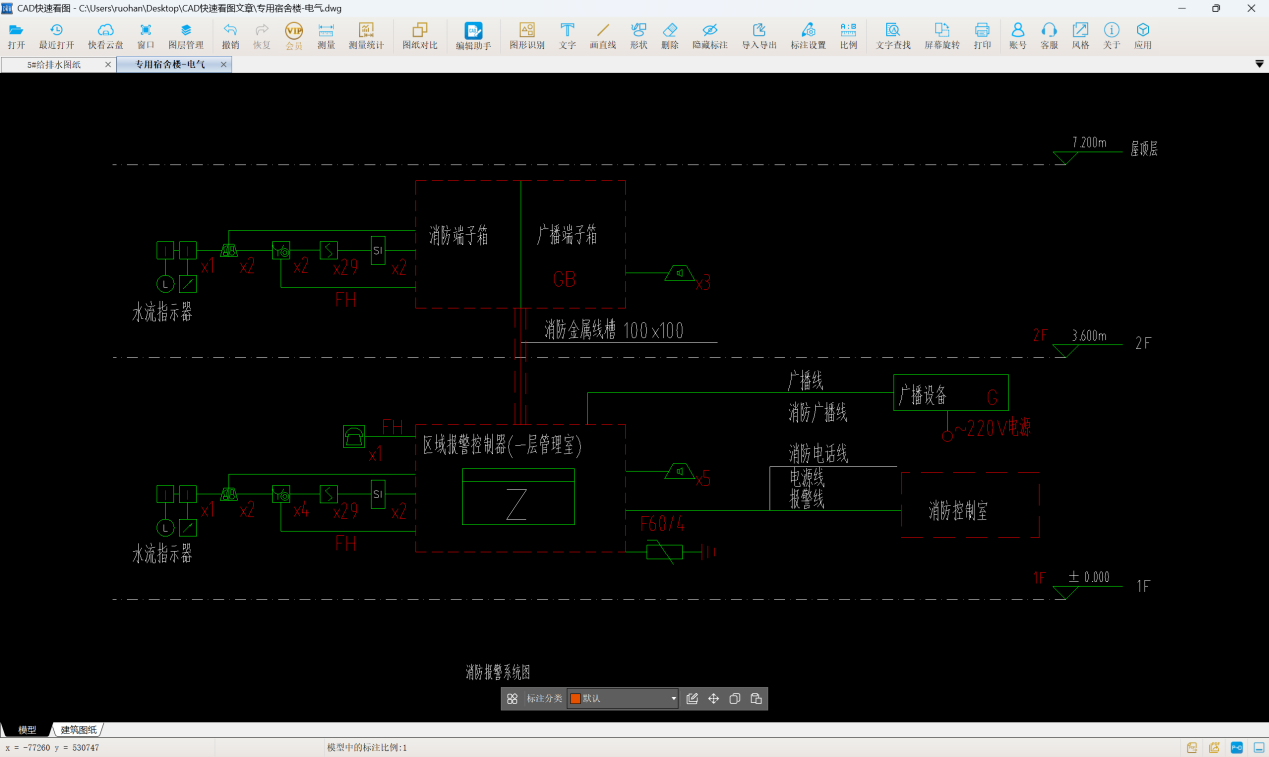

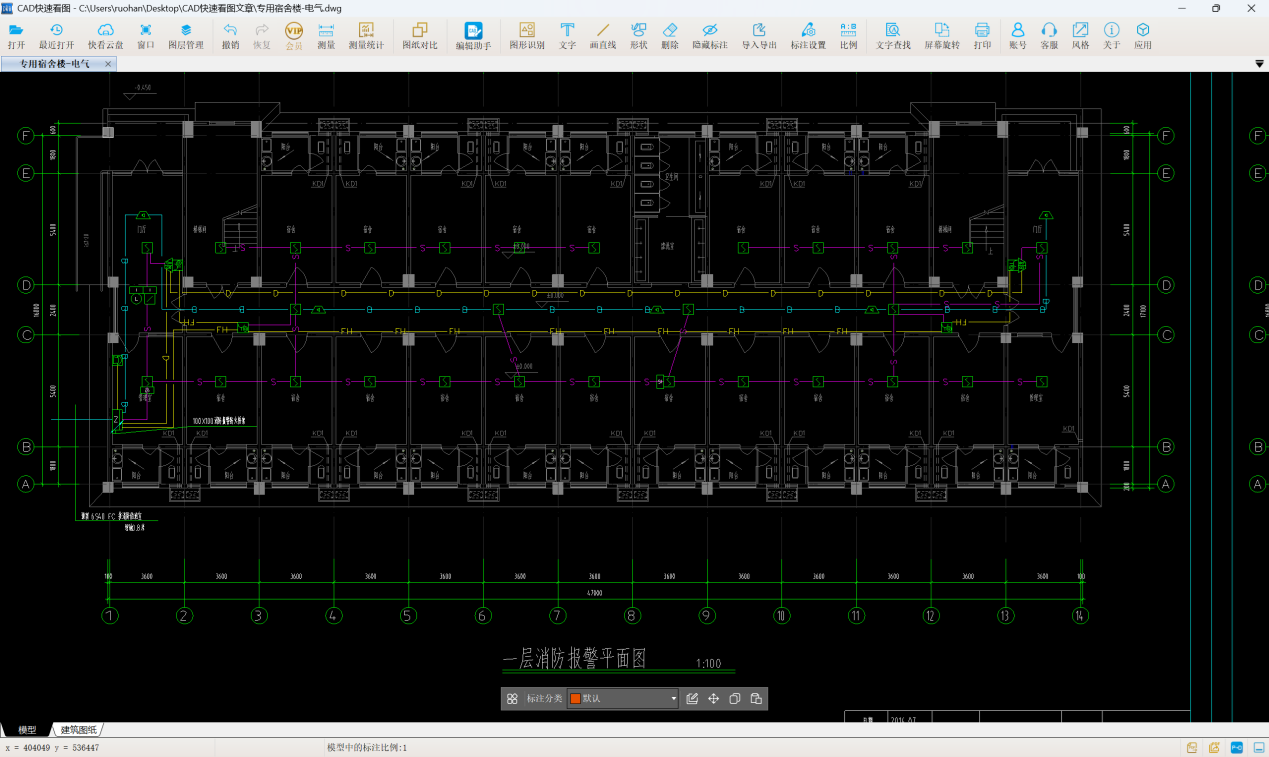

1.計算某宿舍樓內的消防電導管工程量，觀察消防電設計說明、系統圖和平面圖，沿用“量長度”的思路處理。
2.用CAD快速看圖查看圖紙并計量

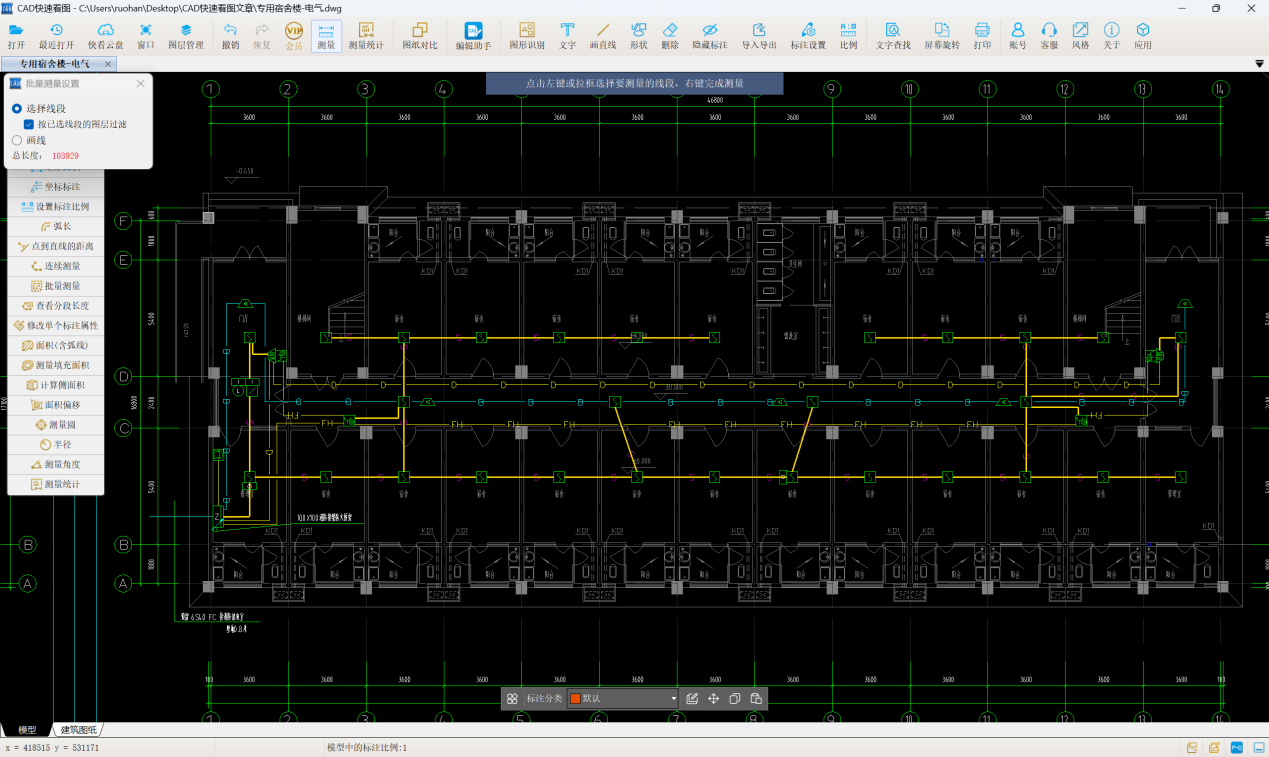

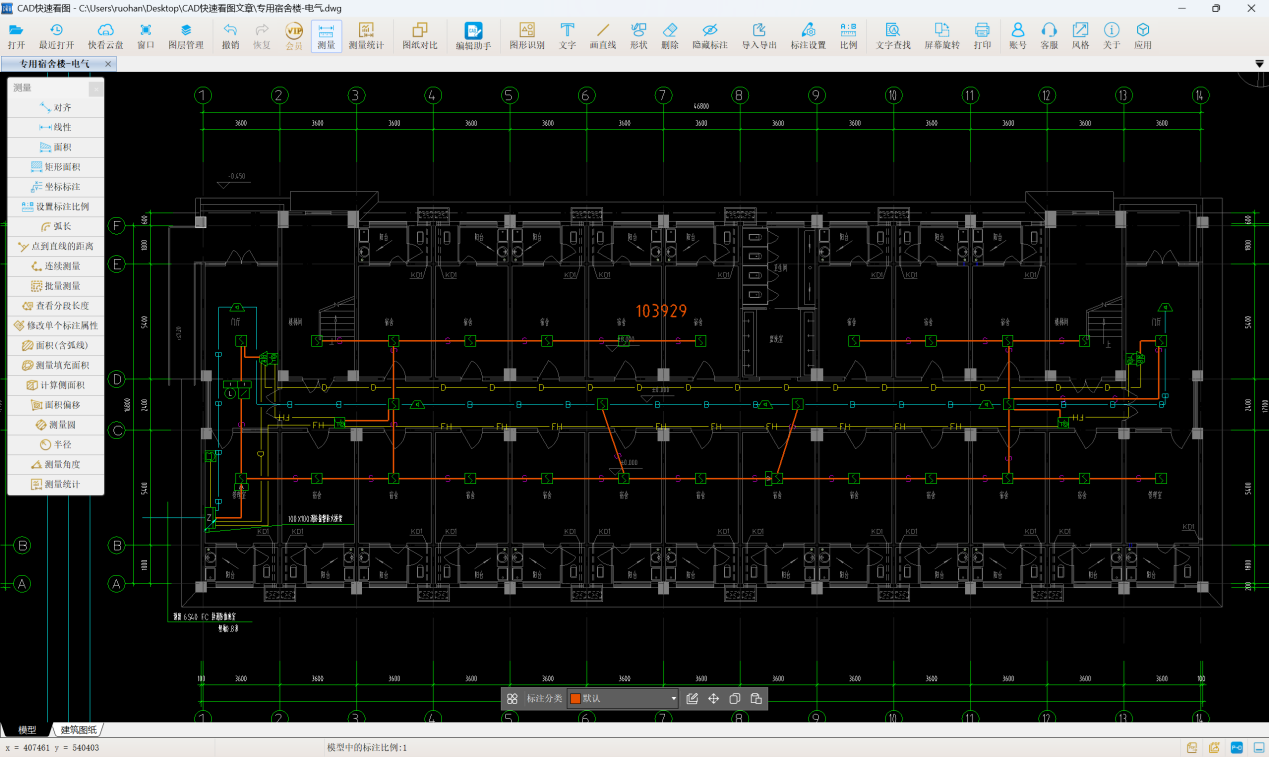

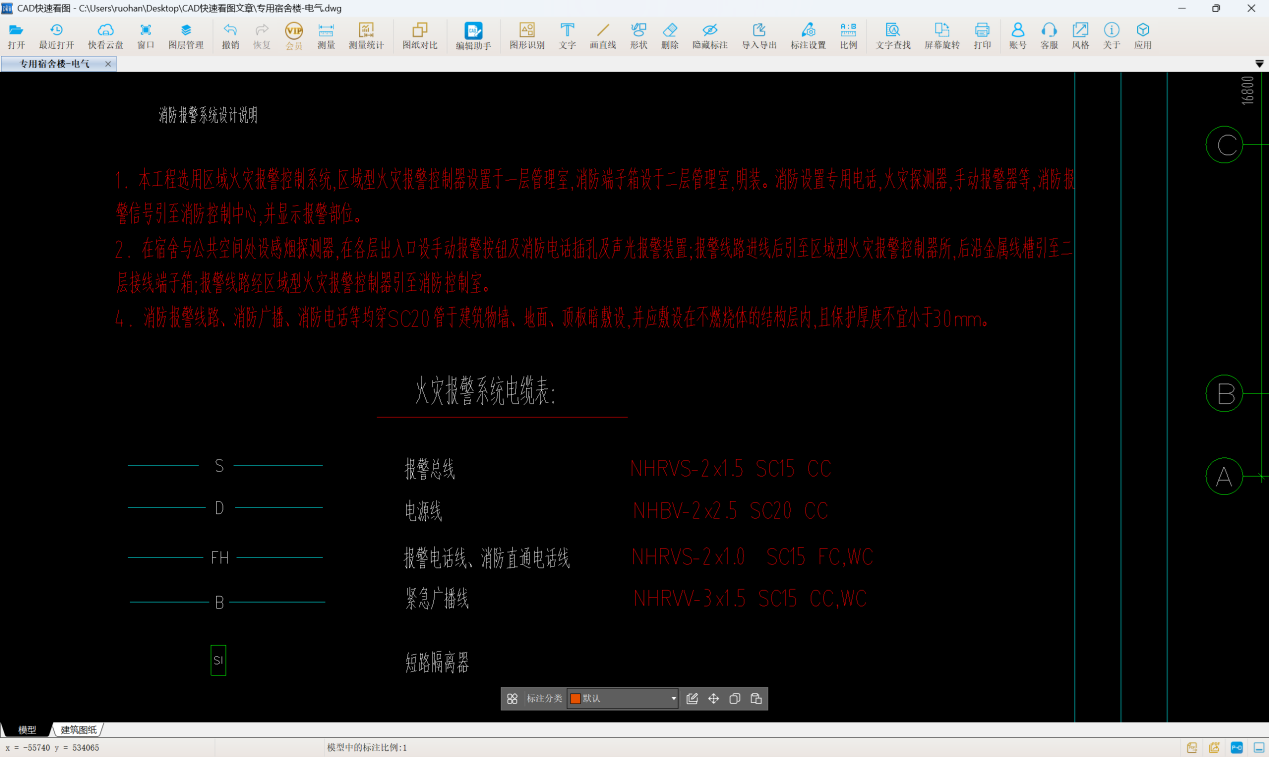

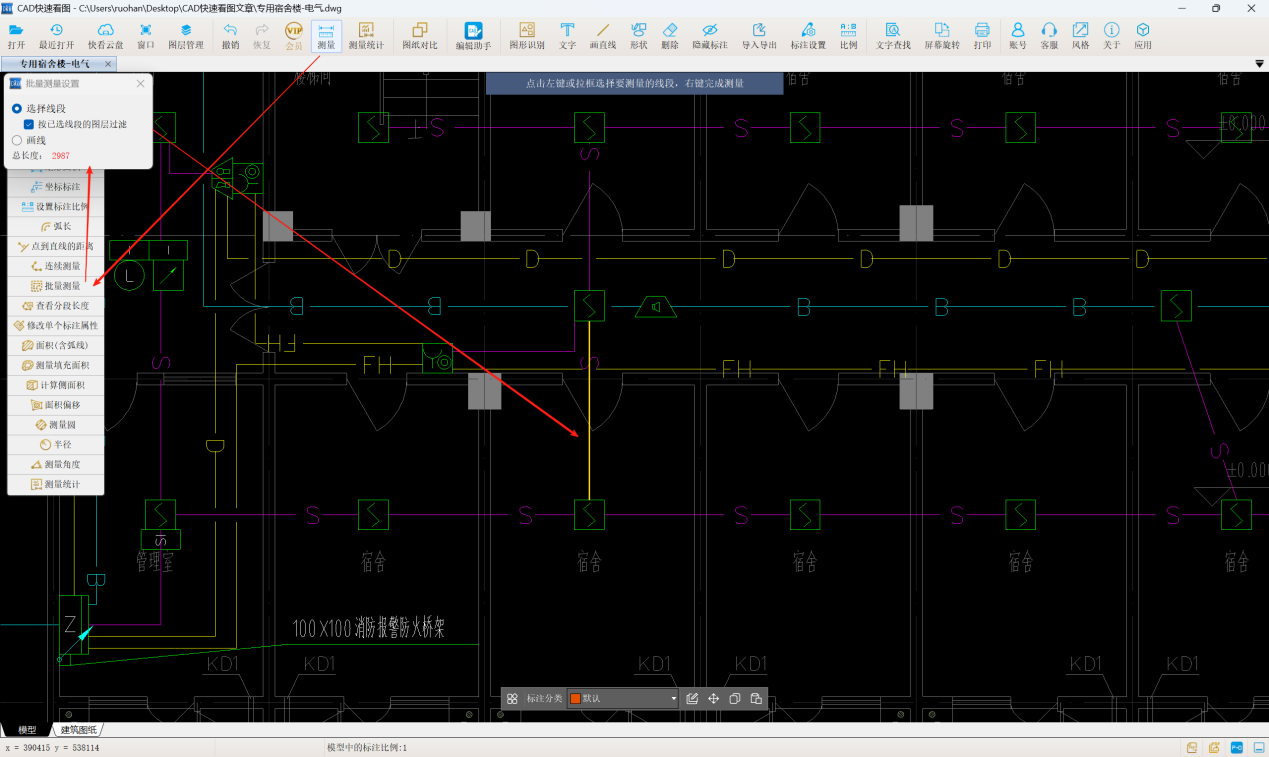

從設計說明可知，報警總線導管為SC15，以報警總線為例進行分析：使用軟件的【批量測量】功能，使用選擇線段命令，再點選按已選線段的圖層過濾，鼠標單擊選擇一根管線，此時該導管亮顯，再框選整幅圖紙，此時該類導管被全選亮顯，右鍵確認得到導管水平長度為103.929m。

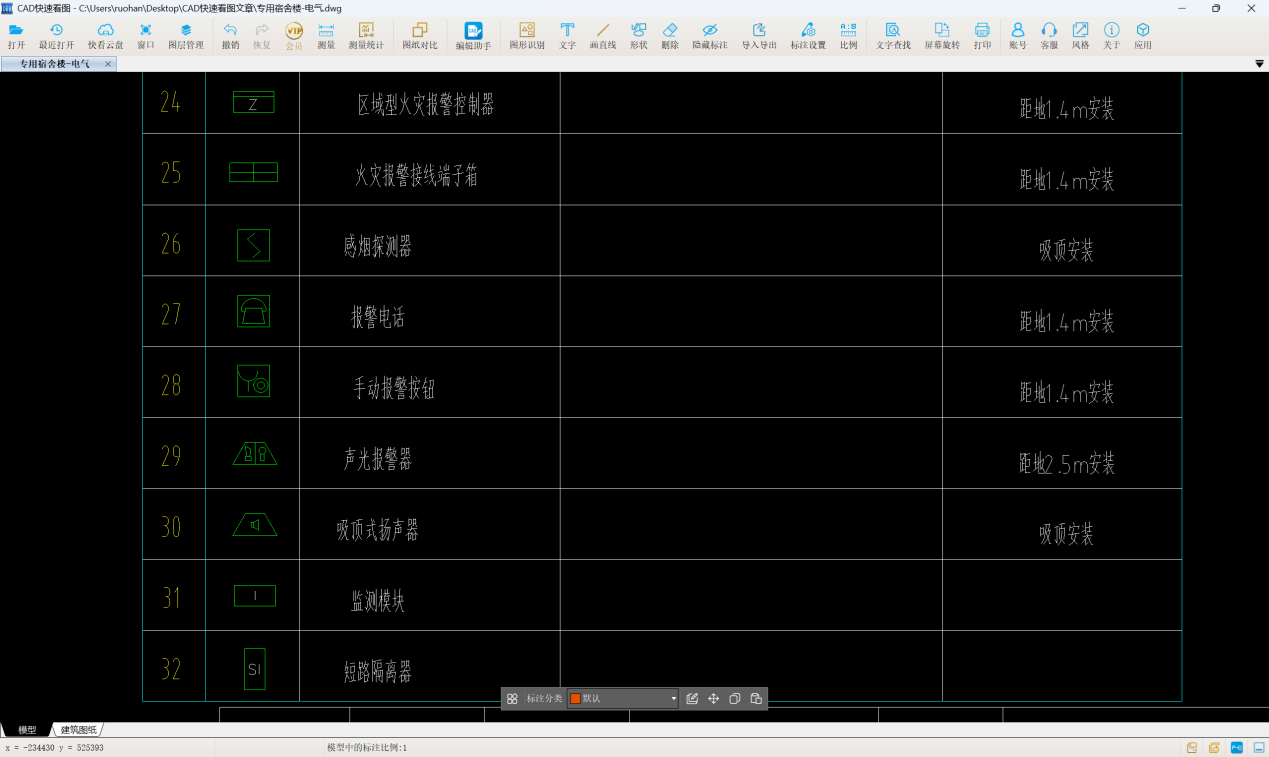

通過圖例表可知各器具的離地高度，層高為3.6m，則可得到導管豎向長度：
（3.6-1.4）（區域性火災報警控制器）+（3.6-2.5）（聲光報警器）*2+（3.6-1.4）（手動報警按鈕）*2=8.80m
報警總線SC15導管長度=水平長度+豎直長度=103.929+8.80=112.729m
同樣的方法解得其他類型導管長度，消防電導管長度計算可以用CAD快速看圖的批量測量直接統計相同管道長度，確保計算無遺漏。
#消防#導管#計量#批量測量
