空調水系統分為兩大類（冷卻水、凝結水），安裝方式不同管道有不同形式，不同管道計量可以用CAD快速看圖軟件——它的【文字查找】和【批量測量】功能超好用，能快速搞定管道材質識別和長度統計，省時又省力！
一、空調水系統基礎知識
1.空調水系統（冷凍水系統或熱水系統）分類
1）雙管制和四管制系統。
2）開式和閉式系統。
3）同程式和異程式系統。
4）定流量和變流量系統。
5）單級泵和雙級泵系統。
2.冷卻水系統
冷卻水是冷凍站內制冷機的冷凝器和壓縮機的冷卻用水，在工作正常時，使用后僅水溫升高，水質不受污染。按供水方式可分為直流供水和循環供水兩種。
3.凝結水系統
各種空調設備在運行過程中產生的冷凝水，必須及時排走。冷凝水管道宜采用聚氯乙烯塑料管或熱鍍鋅鋼管，不宜采用焊接鋼管。采用聚氯乙烯塑料管時，一般可以不加防二次結露的保溫層，采用鍍鋅鋼管時，應設置保溫層。冷凝水立管的頂部，應有通向大氣的透氣管。

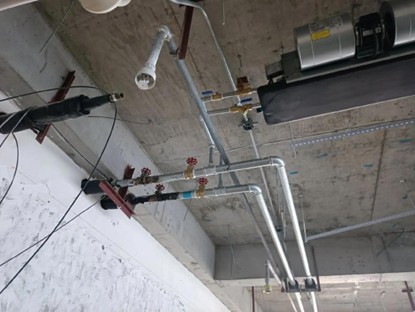

二、空調水管安裝
空調水系統采用鍍鋅鋼管及帶有防腐涂層的鋼管不得采用焊接連接，應采用螺紋連接。當管徑大于DN100時，可采用卡箍或法蘭連接。
三、空調水管工程量計算規則
1.冷凍機組站內的管道安裝，應按工業管道工程相關項目編碼列項。
2.冷凍站外墻皮以外通往通風空調設備的供熱、供冷、供水等管道，應按給排水、采暖、燃氣工程相關項目列項。
四、實例分析

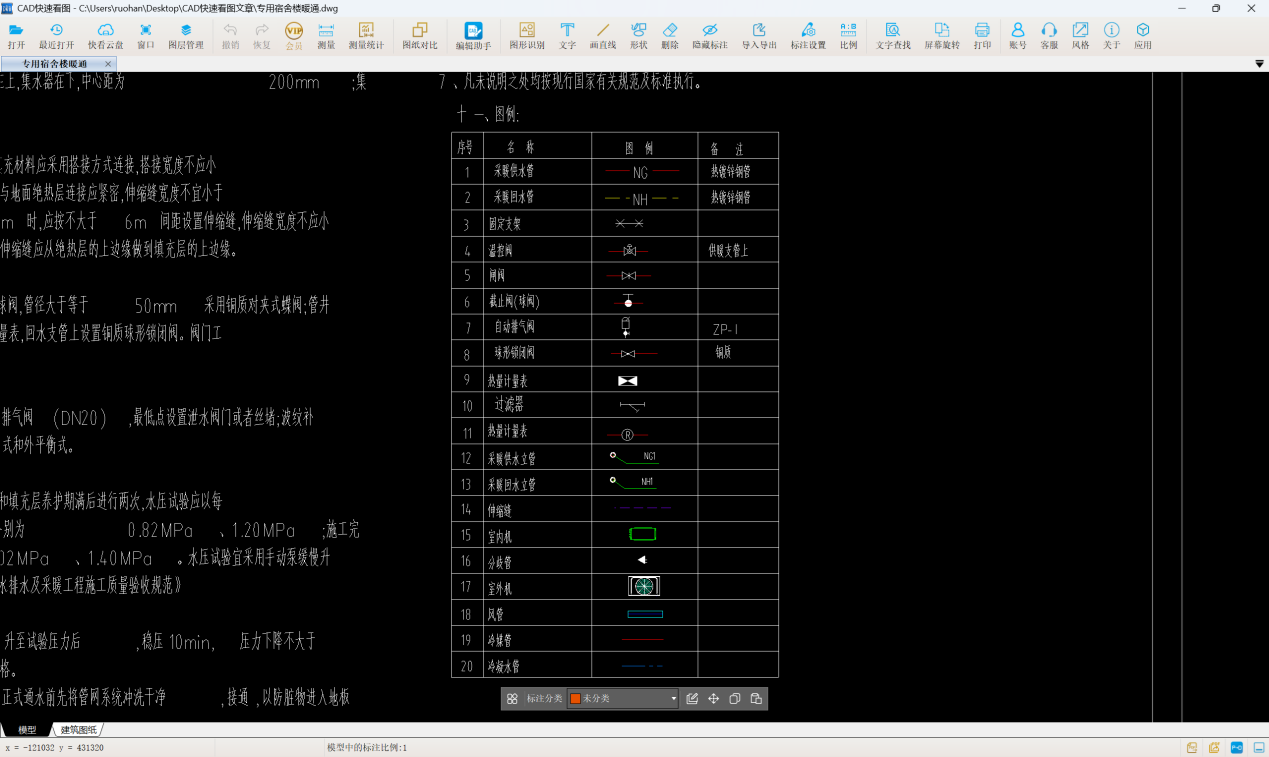

1.計算專用宿舍樓-空調水管工程量，通過設計說明，確定空調水管的類別。想要快速找到水管材質，可以使用CAD快速看圖軟件的【文字查找】功能。
2.用CAD快速看圖查看圖紙并計量

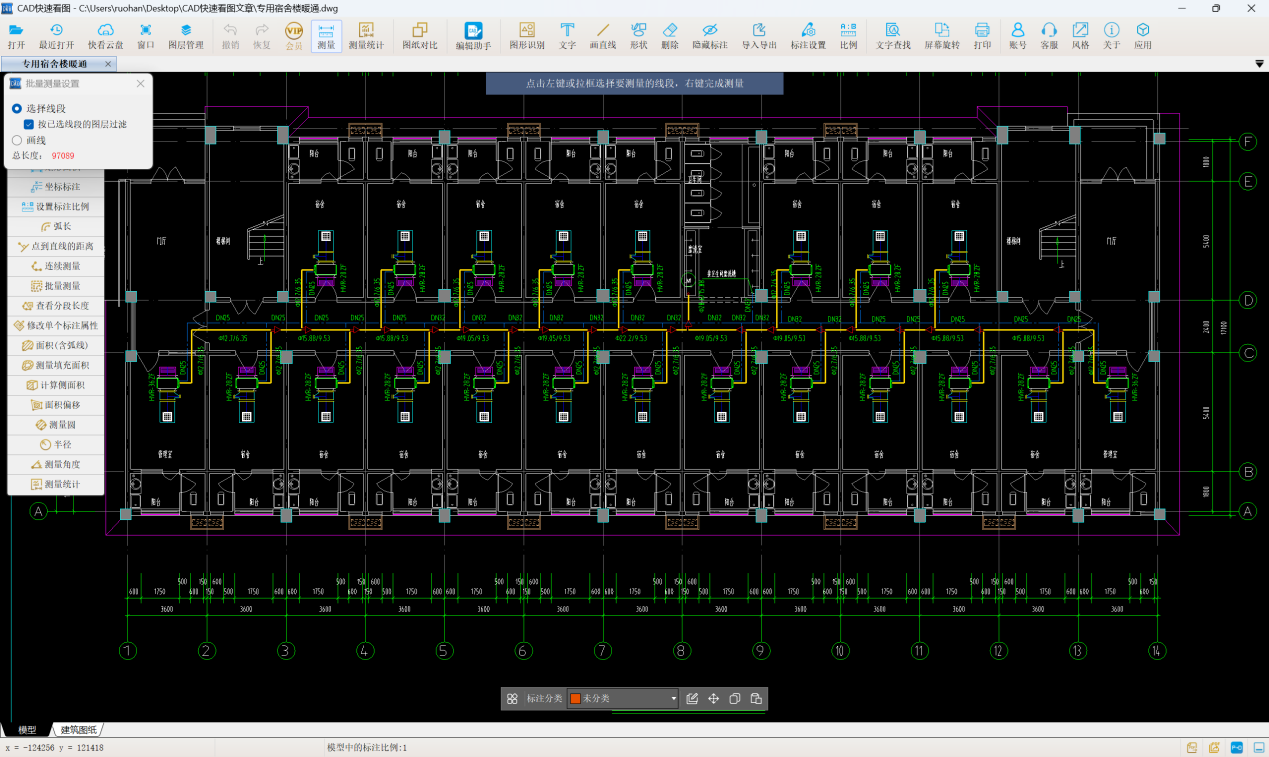

以冷凝水管為例，使用【批量測量】功能，【選擇線段】，勾選按已選線段的圖層過濾，選中其中一根線段，框選整幅圖紙，得到長度97.089m。
其他類型空調水管可以采用同樣的方法，非常輕松。
空調水管道的計量，清晰不同管道安裝方式和計量規則，利用CAD快速看圖的批量測量功能測量管道長度，結合文字查找、標注分類，節省工作時間。
