電氣回路導管-批量測量計算管道長度
電氣安裝圖紙上會涉及多條管線，一個個量取匯總比較麻煩，CAD快速看圖的【批量測量】功能可以批量量取相同管道長度，直接測量匯總長度，節省匯總時間。
一、常用的導管和管徑的選擇

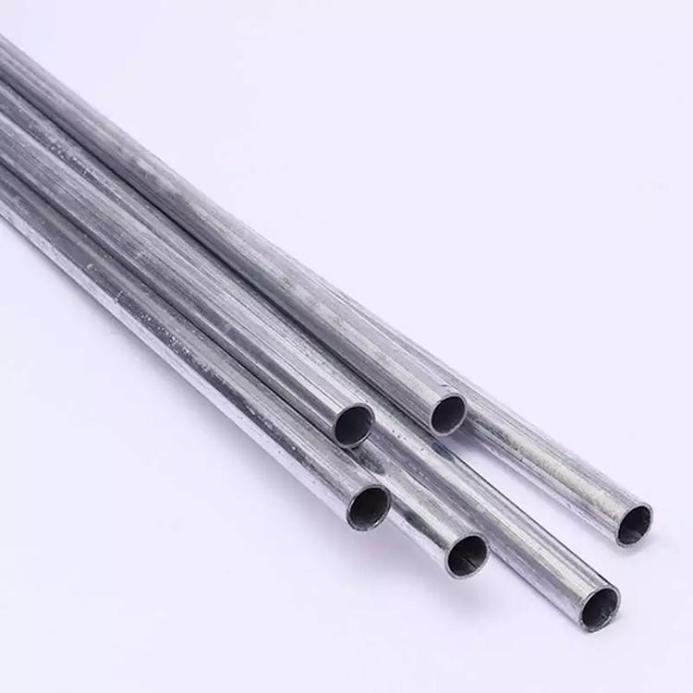

1.電線管：薄壁鋼管、管徑以外徑計算，適用于干燥場所的明、暗配。

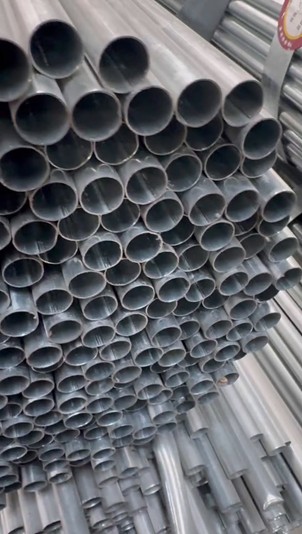

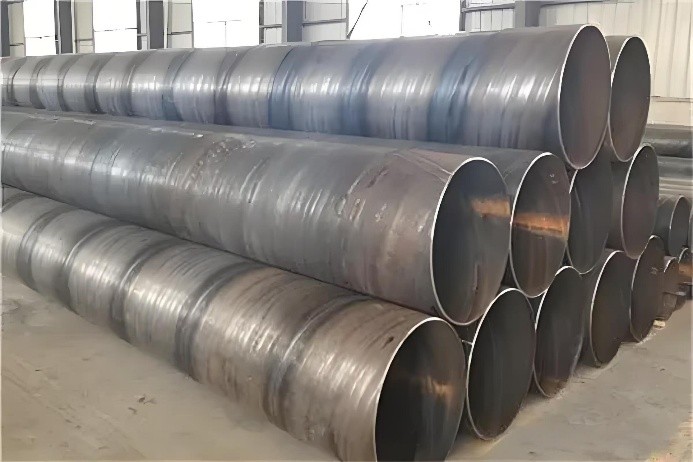

2.焊接鋼管：分鍍鋅和不鍍鋅兩種，管壁較厚，管徑以公稱直徑計算，適用于潮濕、有機械外力、有輕微腐蝕性氣體場所的明、暗配。

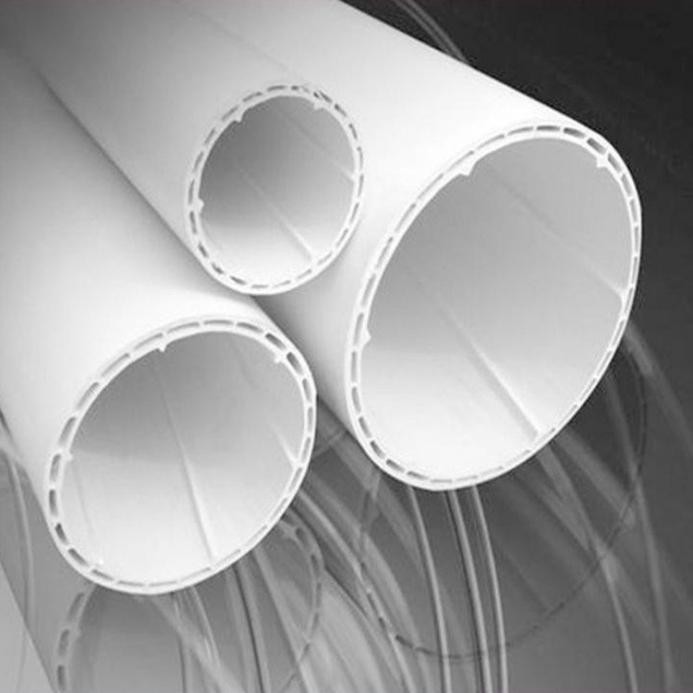

3.硬質聚氯乙烯管：由聚氯乙烯樹脂加入穩定劑、潤滑劑等助劑經捏合、滾壓、塑化、切粒、擠出成型加工而成。主要用于電線、電纜的保護管等。管材長度一般4m/根，顏色一般為灰色。管材連接一般為加熱承插式連接和塑料熱風焊，彎曲必須加熱進行。該管耐腐蝕性較好，易變形老化，機械強度比鋼管差，適用腐蝕性較大的場所的明、暗配。
4.半硬質阻燃管：也叫PVC阻燃塑料管，由聚氯乙烯樹脂加入增塑劑、穩定劑及阻燃劑等經擠出成型而得，用于電線保護，一般顏色為黃、紅、白色等。管道連接采用專用接頭抹塑料膠后粘接，管道彎曲自如無需加熱，成捆供應，每捆100m。該管剛柔結合、易于施工，勞動強度較低，質輕，運輸較為方便，已被廣泛應用于民用建筑暗配管。

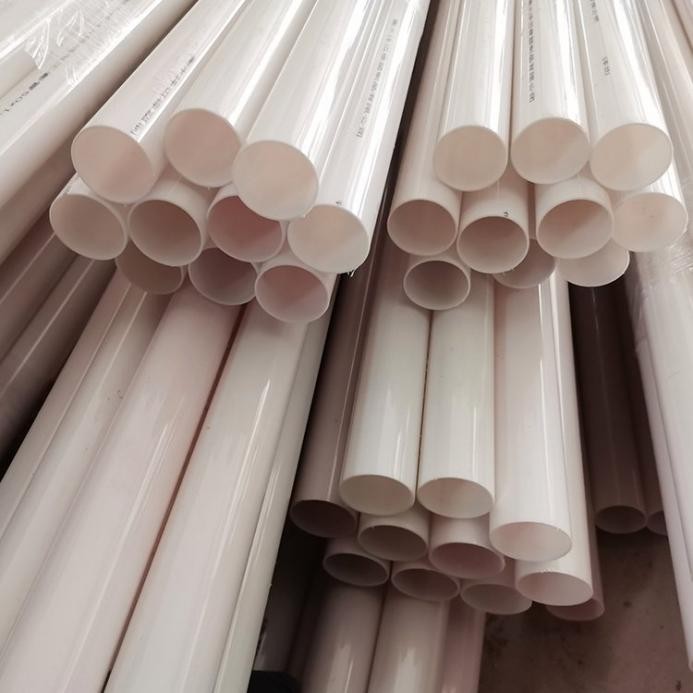

5.剛性阻燃管：剛性PVC管，也叫PVC冷彎電線管，分輕型、中型、重型。管材長度4m/根，顏色有白、純白，彎曲時需要專用彎曲彈簧。管道的連接方式采用專用街頭插入法連接，連接處接合面涂專用膠合劑，接口密封。

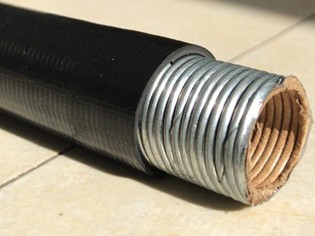

6.可撓金屬套管：指普利卡金屬套管（PULIKA），由鍍鋅鋼帶（Fe、Zn），鋼帶（Fe）及電工紙（P）構成雙層金屬制成的可撓性電線、電纜保護套管，主要用于磚、混凝土內暗設和吊頂內敷設及與鋼管、電線管與設備連接間的過度，與鋼管、電線管、設備入口均采用專用混合接頭連接。
7.套接緊定式JDG（扣押式KBG）鋼導管：電氣線路新型保護用導管，連接套管及其金屬附件采用專用接頭螺栓緊定（接頭扣押緊定）連接技術組成的電線管輅，該管最大特點是：連接、彎曲操作簡易，不用套絲、無須做跨接線、無須刷油，效率較高。KBG管的管壁稍薄一些。

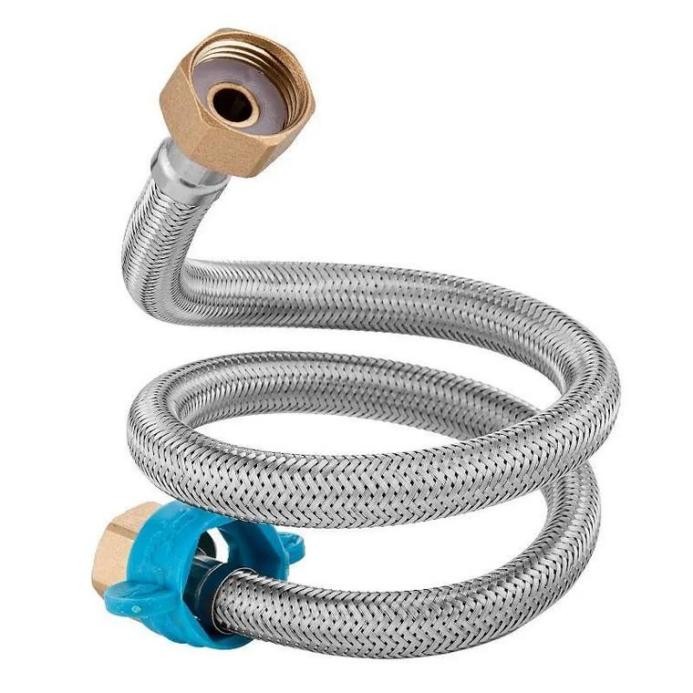

8.金屬軟管：又稱蛇皮管，一般敷設在較小型電動機的接線盒與鋼管口的連接處，用來保護電纜或導線不受機械損傷。

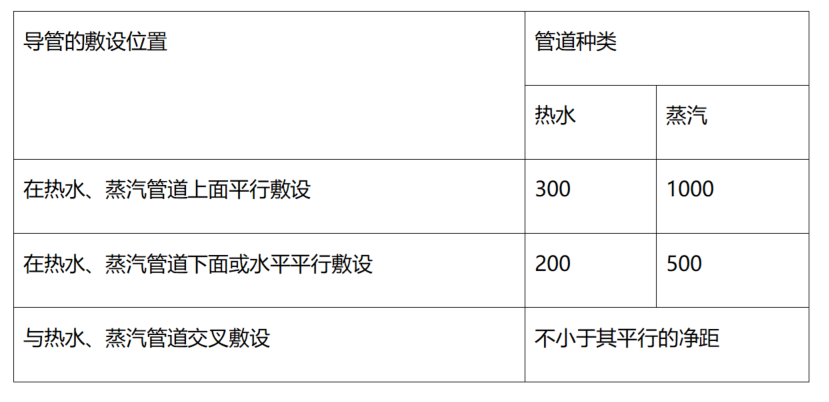

二、導管與熱水管、蒸汽管間的最小距離
三、實例分析

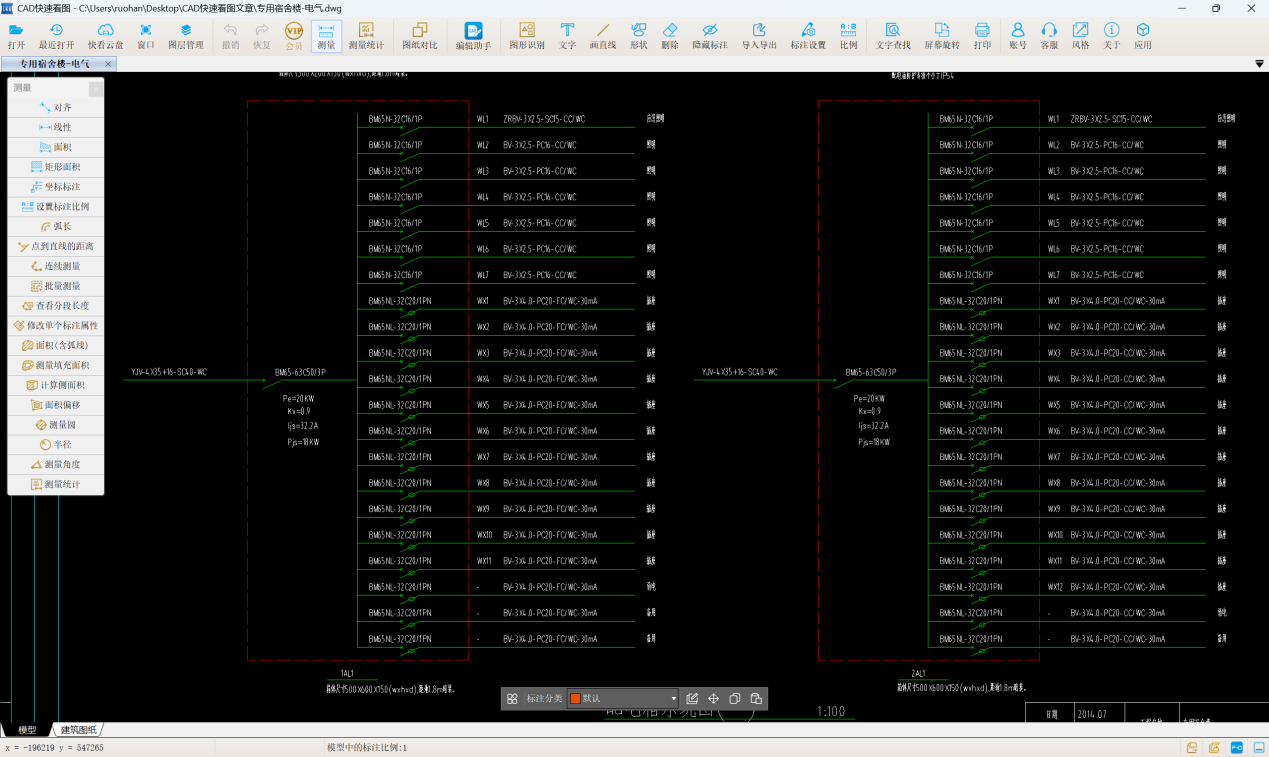

1.觀察配電箱系統圖和照明平面圖，沿用“量長度”的思路處理。

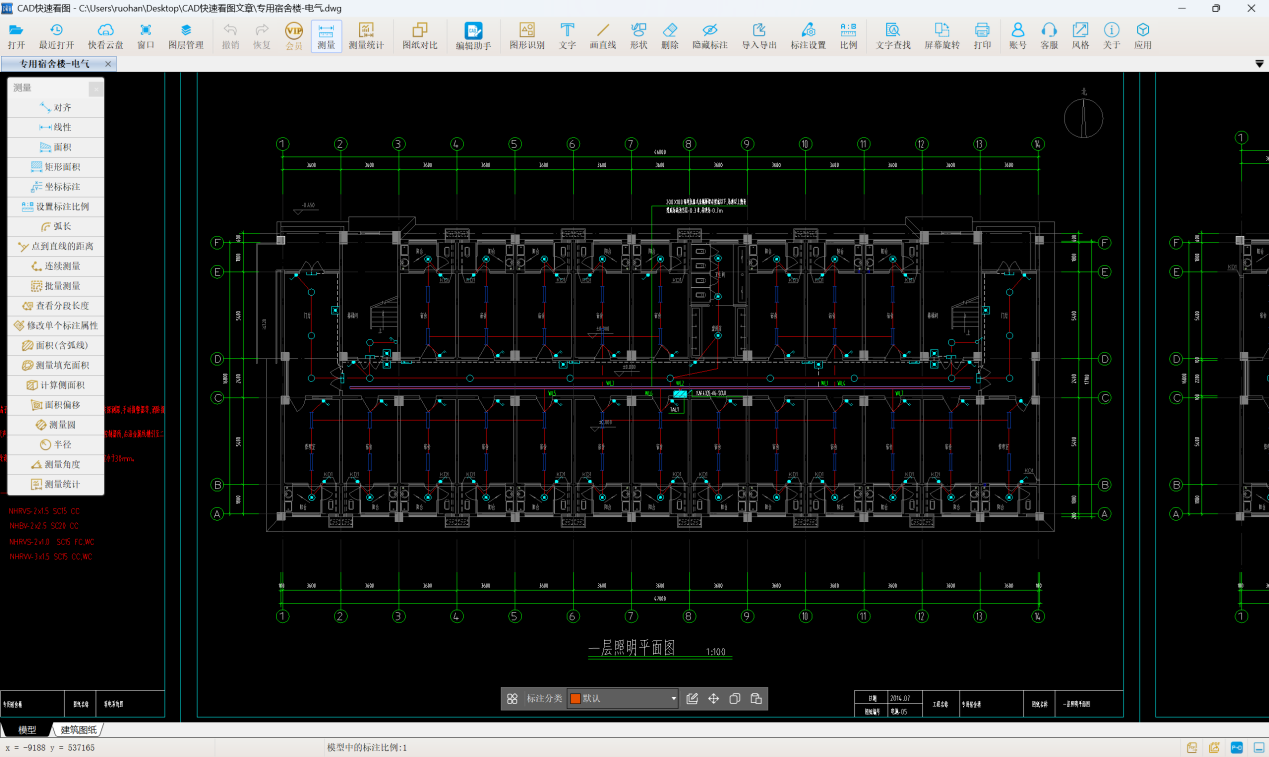

2.用CAD快速看圖查看圖紙并計量

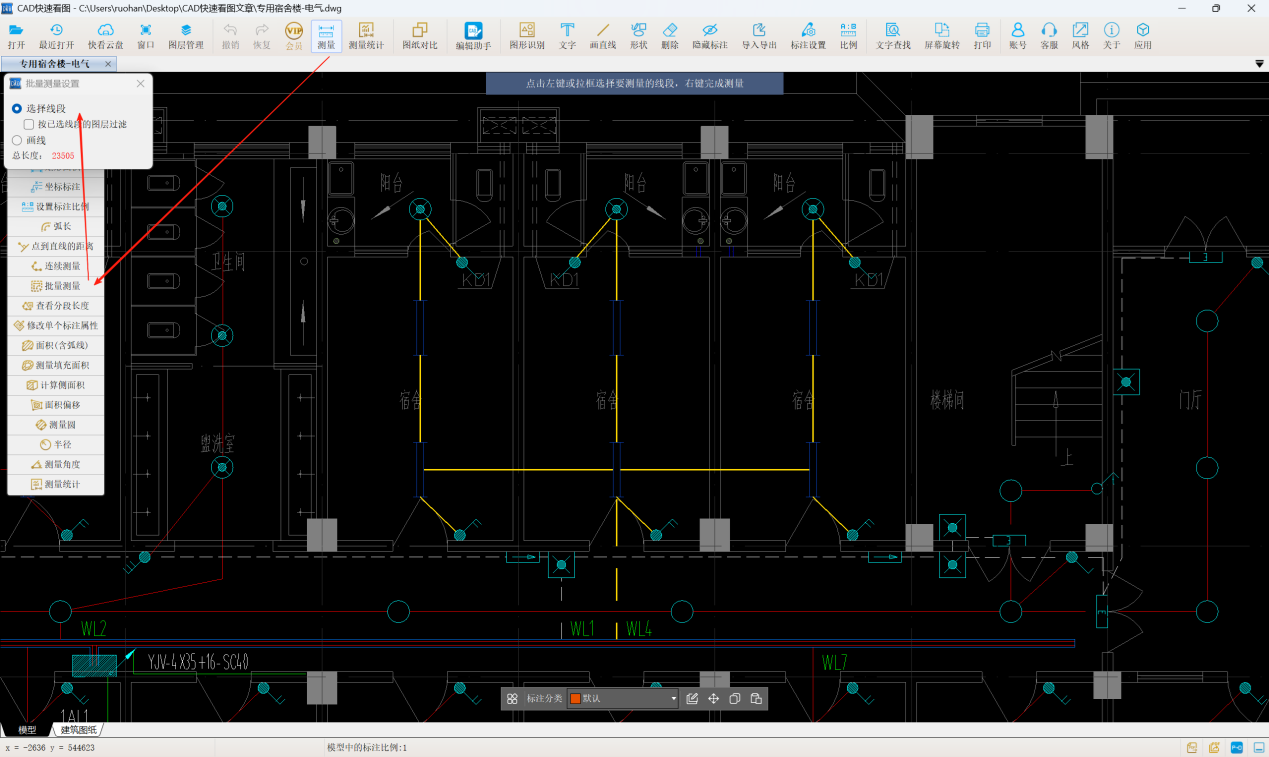

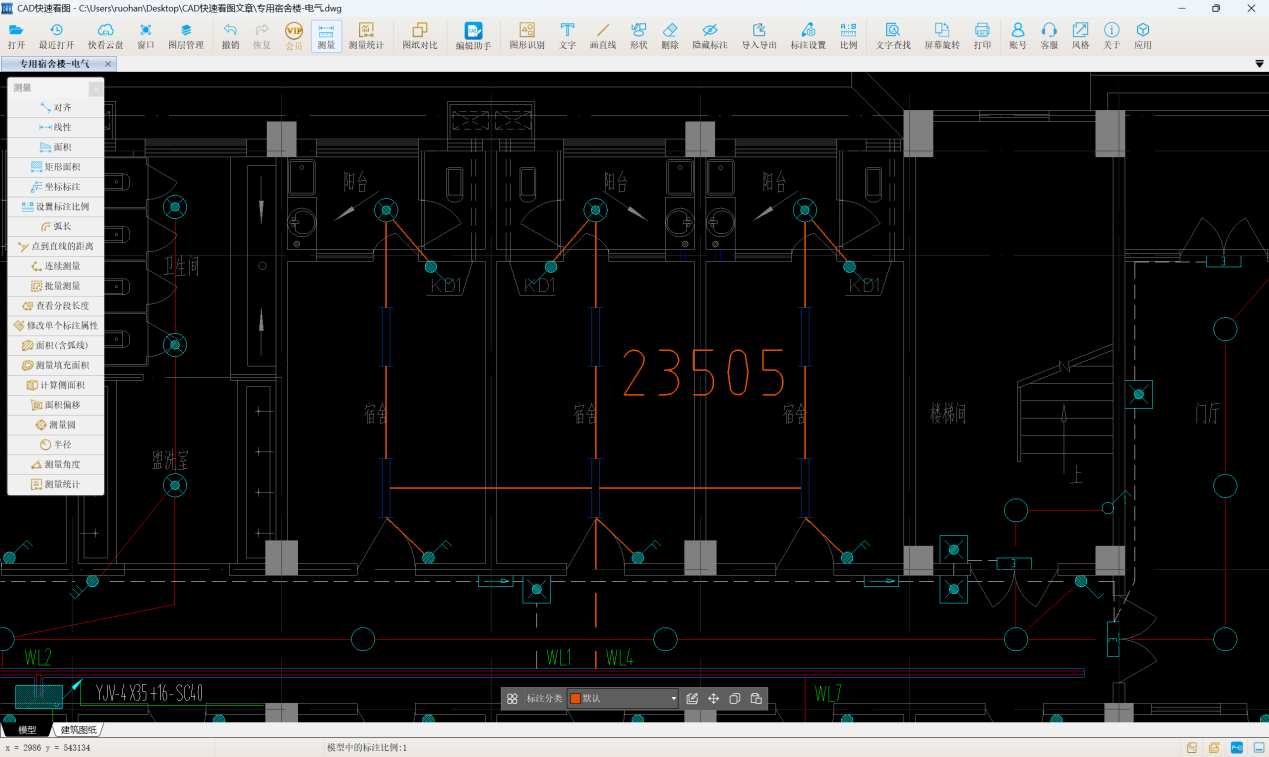

以WL4回路為例進行分析，WL4 BV-3*2.5-PC16-CC/WC：布線，3根2.5mm2穿外徑16mm的塑料管，沿頂板和墻面敷設。使用軟件的【批量測量】功能，選擇線段，單擊點選WL4回路上的管，此時軟件亮顯為金色，右鍵確認，長度為23505mm，即WL4 PC16水平長度為23.505m。
豎向長度為：0.7（橋架上豎管）+（3.6-1.3）（開關上豎管）*6（開關數量）=14.5m
則WL4 PC16總長度為23.505+14.5=38.005m
同樣的方法可得到其他回路導管長度，此處不再贅述。
電氣回路導管長度計算可以用CAD快速看圖的批量測量，測量結果匯總統計到EXcel,后期計量計價直接使用。
