日常生活常見的照明器具,工程量計算如何快速計算?首先需要清晰工程量計算規則,其中普通燈具是按照個數計算,CAD快速看圖的【圖形識別】功能可以一鍵識別圖紙中燈具的個數,節省工程計算時間。
一、照明器具安裝
照明器具安裝(編碼:030412)共11個清單項,分別為普通燈具、工廠燈、高度標志(障礙)燈、裝飾燈、熒光燈、醫療專用燈、路燈、橋欄桿燈、地道涵道燈。

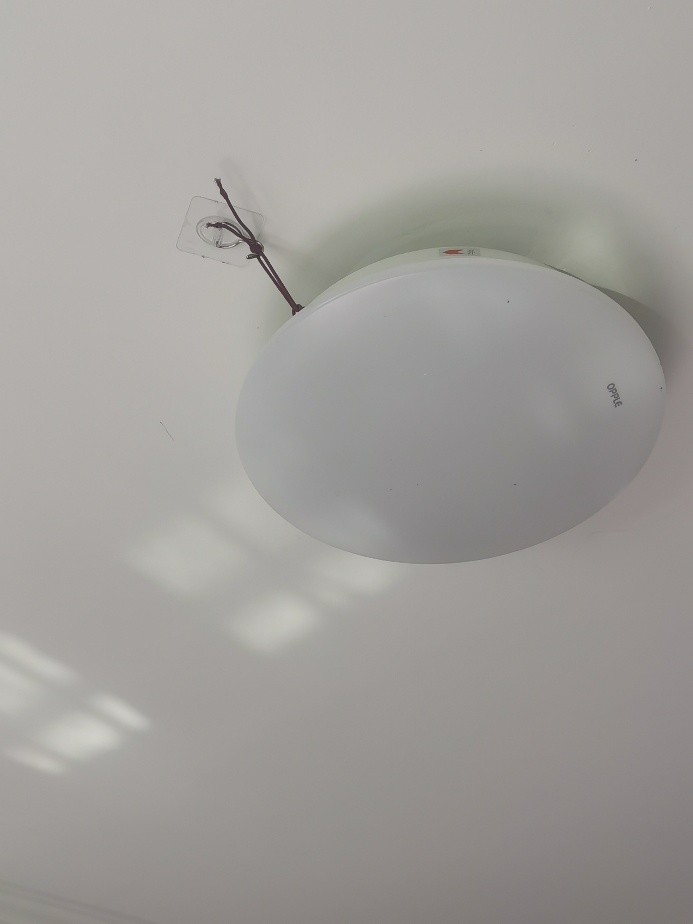

1.普通燈具
工程量計算:按設計圖示數量計算,以“套”為計量單位。
項目特征:名稱,規格,型號,類型等。
工作內容:普通燈具安裝。

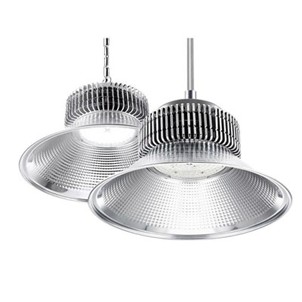

2.工廠燈
工程量計算:按設計圖示數量計算,以“套”為計量單位。
項目特征:名稱,規格,型號,安裝形式等。
工作內容:工廠燈安裝。

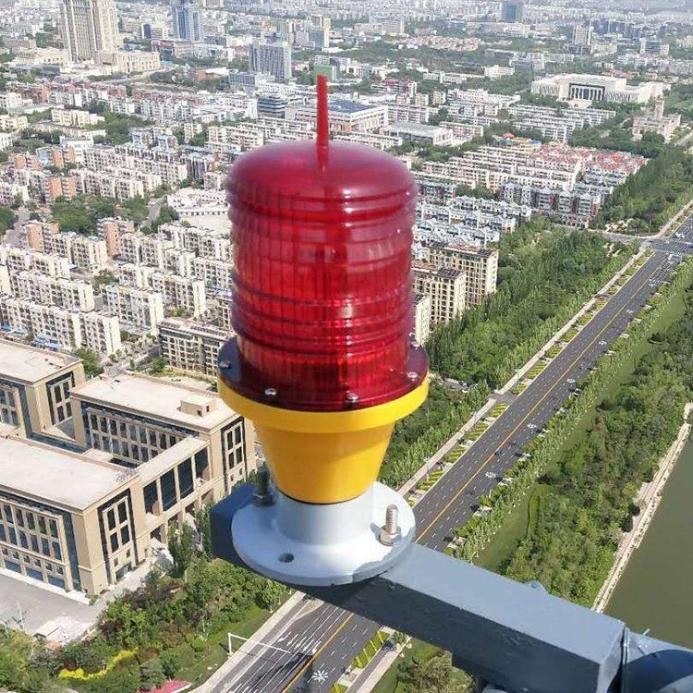

3.高度標志(障礙)燈
工程量計算:按設計圖示數量計算,以“套”為計量單位。
項目特征:名稱,規格,型號,安裝部位,安裝高度等。
工作內容:高度標志(障礙)燈安裝。

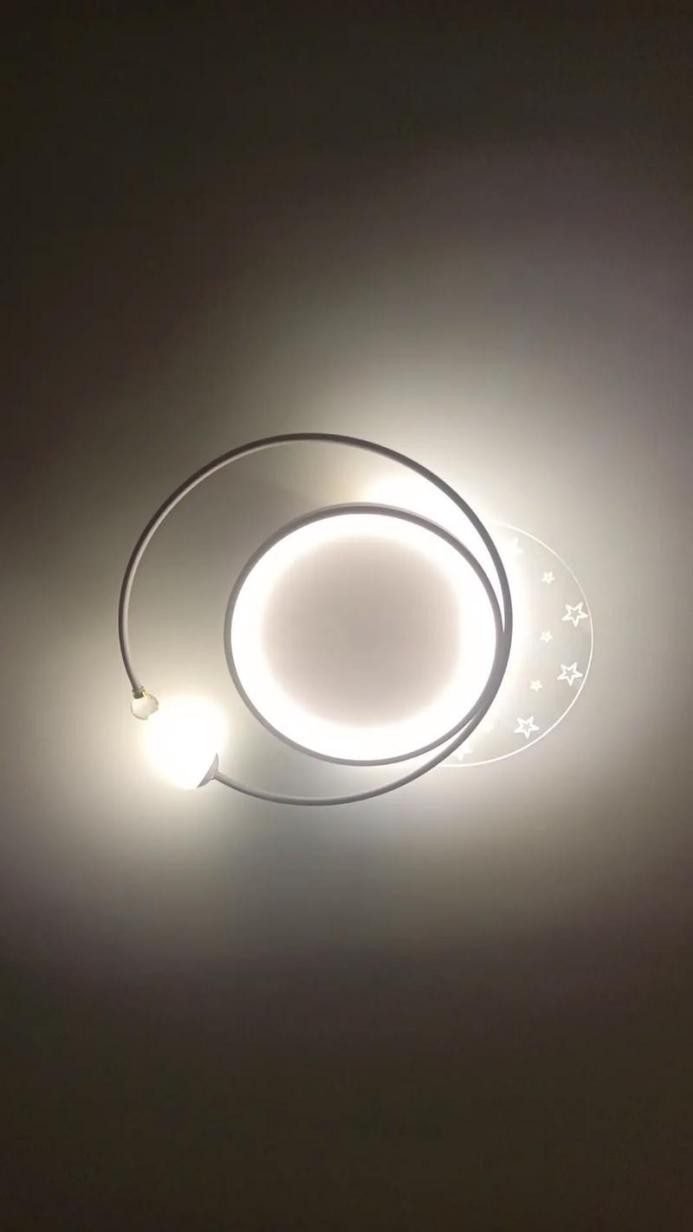

4.裝飾燈
工程量計算:按設計圖示數量計算,以“套”為計量單位。
項目特征:名稱,規格,材質,型號,安裝部位,安裝高度等。
工作內容:高度標志(障礙)燈等。

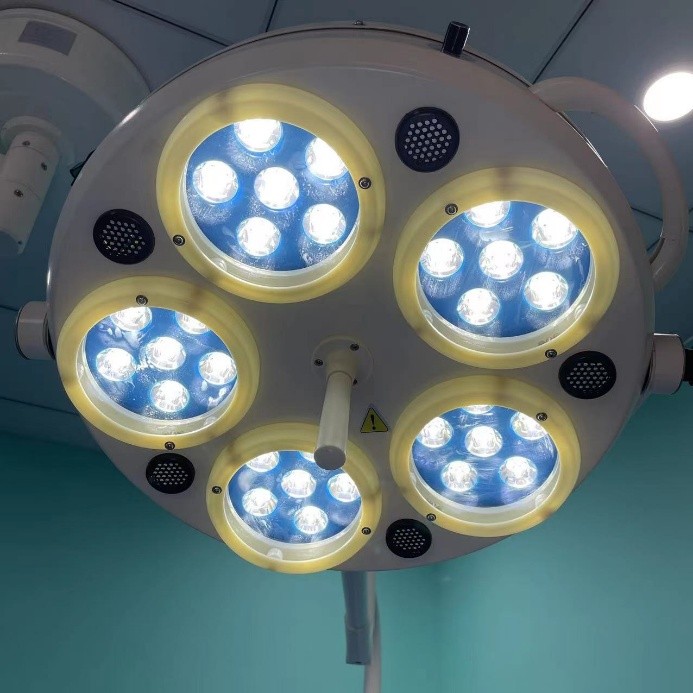

5.醫療專用燈
工程量計算:按設計圖示數量計算,以“套”為計量單位。
項目特征:名稱,規格,型號。
工作內容:醫療專用燈安裝。

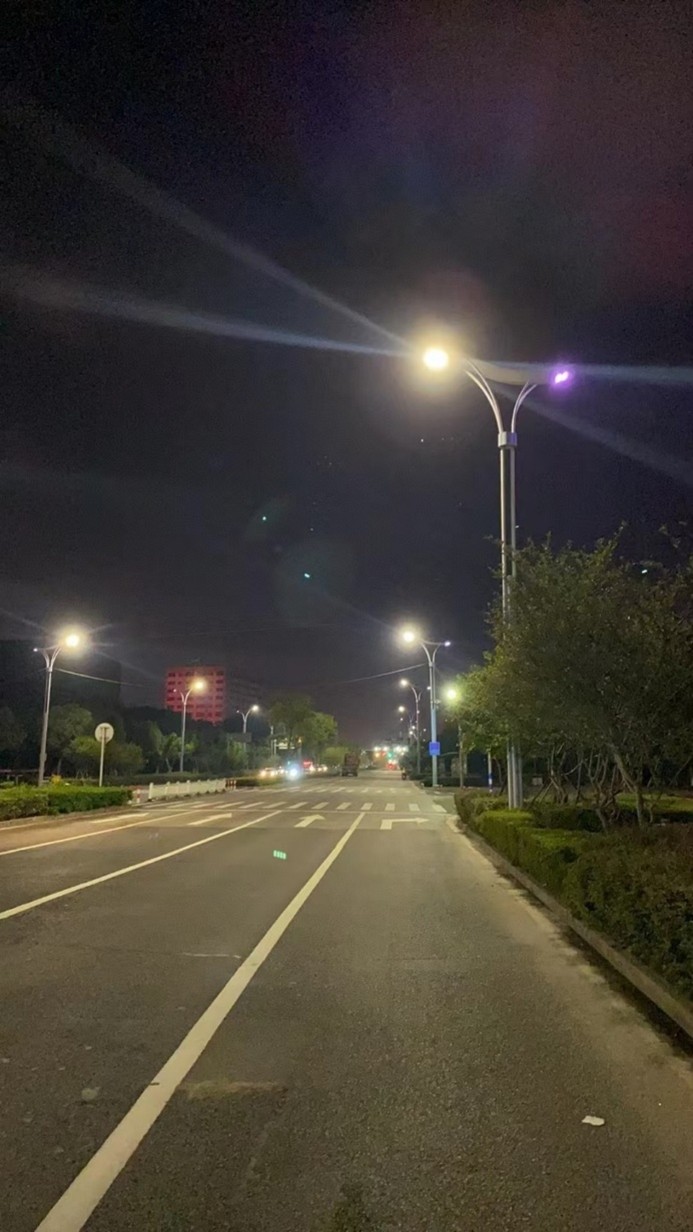

6.路燈
工程量計算:按設計圖示數量計算,以“套”為計量單位。
項目特征:名稱,規格,型號,燈桿材質、規格,燈架形式及臂長,附件配置要求,燈桿形式(單、雙),基礎形式、砂漿配合比,桿座材質、規格,接線端子材質、規格,編號,接地要求等。
工作內容:路燈基礎制作、安裝,立燈桿,桿座安裝,燈架及燈具附件安裝,焊、壓接線端子,補刷油漆,燈桿編號,接地等。

二、燈具安裝方式
燈具按安裝方式不同有吸頂式(S)、壁式(W)、線吊式(CP)、鏈吊式(CH)、管吊式(P)、柱式(CL)、嵌入式(R)以及頂棚內安裝(CR)等。常用的燈具有單管熒光燈、雙管熒光燈、防水防塵燈、吸頂燈、壁燈、單向疏散指示燈、雙向疏散指示燈、安全出口燈、井道壁燈等。
三、實例分析

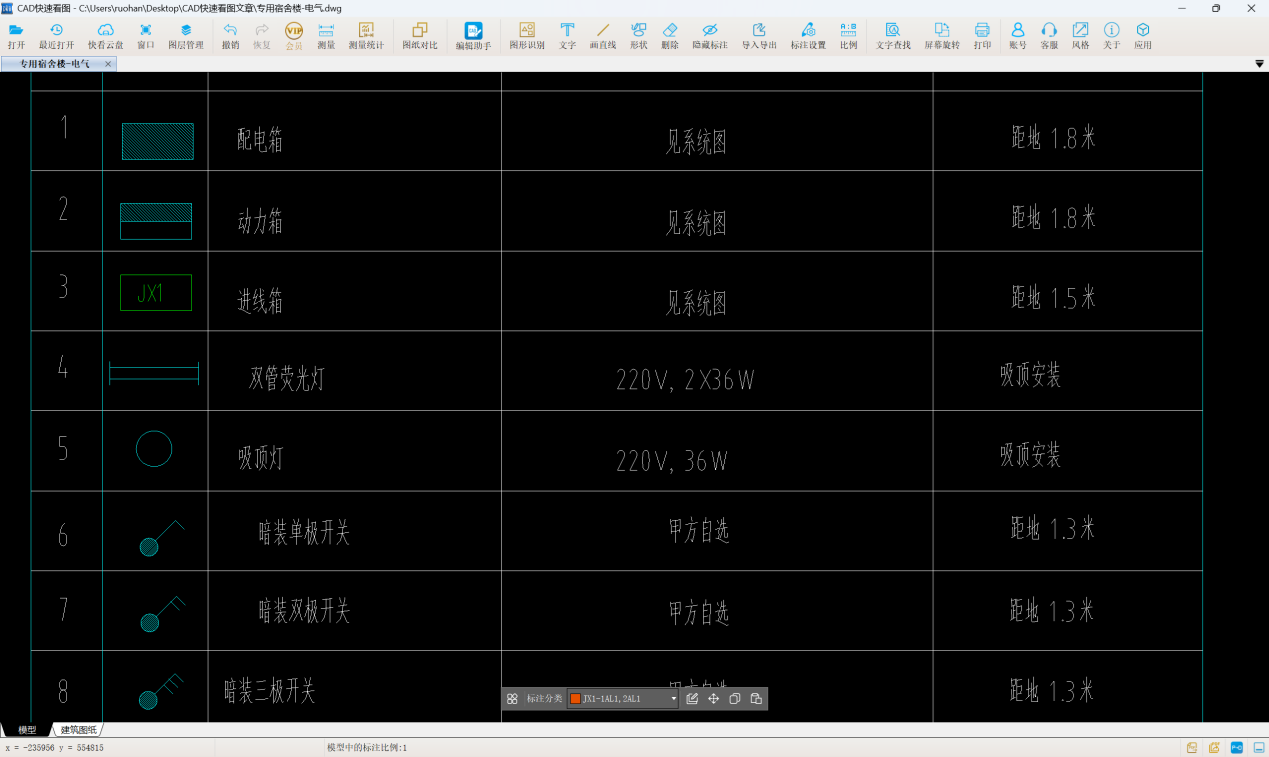

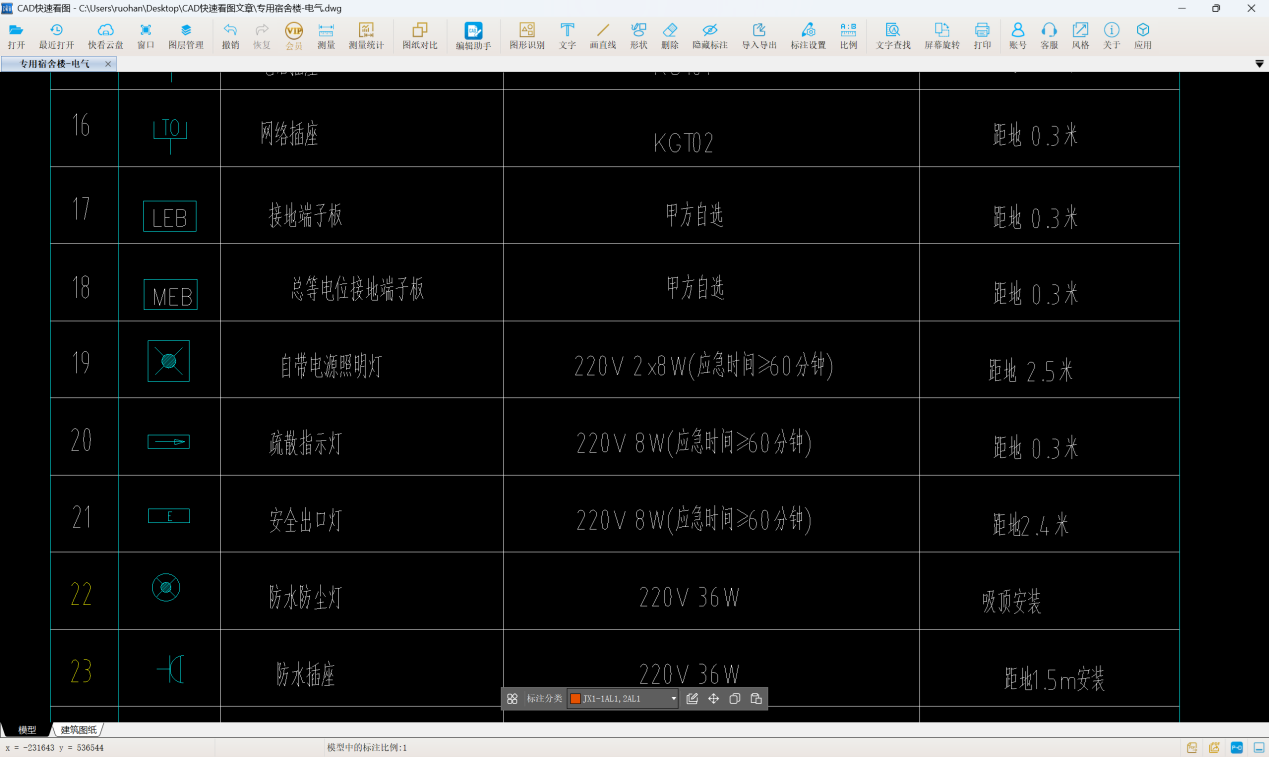

1.觀察圖例表,沿用“數個數”的思路處理。燈具有雙管熒光燈、吸頂燈、自帶電源照明燈、疏散指示燈、安全出口燈、防水防塵燈。


2.用CAD快速看圖查看圖紙并計量

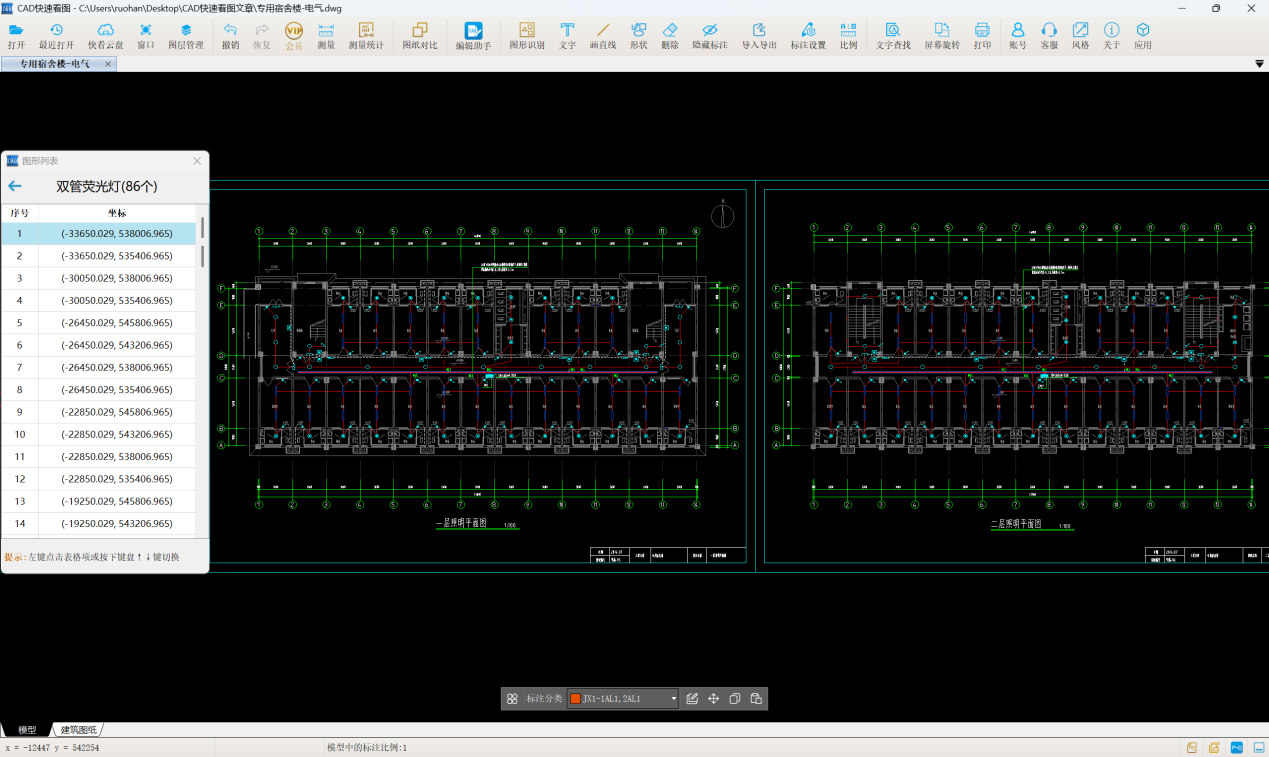

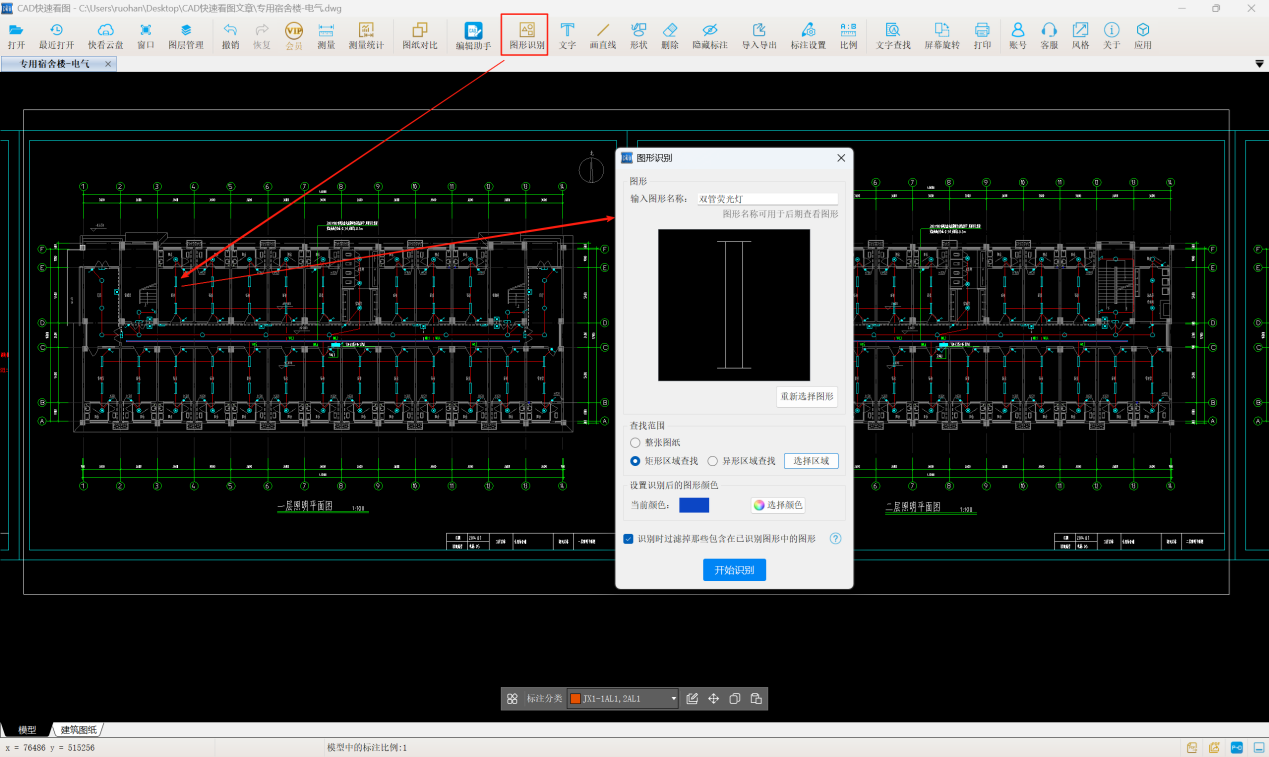

以雙管熒光燈為例進行分析,使用軟件的【圖形識別】功能,選擇平面圖中的圖形,在彈出的對話框里命名為“雙管熒光燈”,查找范圍為一層和二層平面圖,點擊開始識別,圖形變藍,彈出圖形列表,數目為86個。


同樣的方法可解得其他燈具數量,此處不再贅述。
在照明燈具計量計算的時候,CAD快速看圖的圖形識別可以輕松獲取燈具個數,查看已識別圖形列表,可以一一對應圖紙位置。
#照明#燈具#計量#圖形識別
