在建筑設計項目中，一套完整的建筑圖紙通常涵蓋建筑、結構、給排水、電氣等多個專業領域。不同專業的設計師各自負責繪制本專業的圖紙，而在項目推進過程中，需要將這些分散的圖紙合并為一個整體，以便全面審視設計方案，發現并解決各專業之間可能存在的沖突與協調問題。通過CAD圖紙合并功能，可以將這些來自不同專業的圖紙整合在同一文件中。此時，項目團隊能夠清晰地看到建筑結構與建筑空間的關系，檢查給排水管道與電氣線路是否存在交叉沖突，確保各個專業的設計在空間和功能上相互協調，從而優化設計方案，避免在施工階段因設計不協調而導致的返工和成本增加。
那么本文就以CAD快速看圖為例，為你分享CAD合并圖紙功能的操作方法，一起來試試吧！
一、準備工作
CAD快速看圖有多種下載方式，您可以通過官網下載純凈綠色安全的CAD快速看圖，點擊此鏈接即可一鍵直達！快人一步！
二、圖文教程

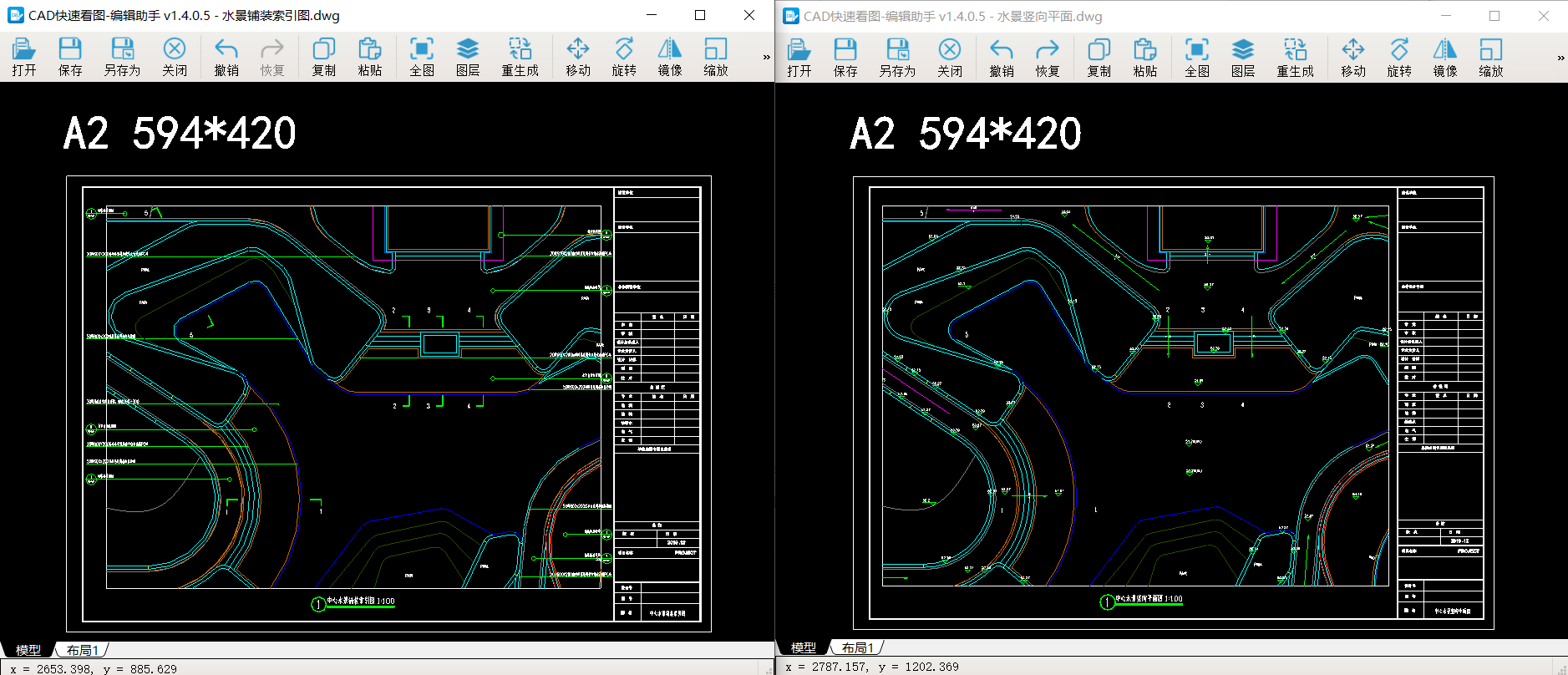

1、雙擊桌面上的“編輯助手”圖標2次，分別打開2個圖紙文件（本次例子中，我打開了一個索引圖，一個豎向平面圖）
2、在索引圖中選擇工具欄的“復制”功能，點擊左鍵拉框選擇要復制的內容，右鍵完成（選擇方式有兩種：1、拉框 2、直接點擊選擇單個圖元）

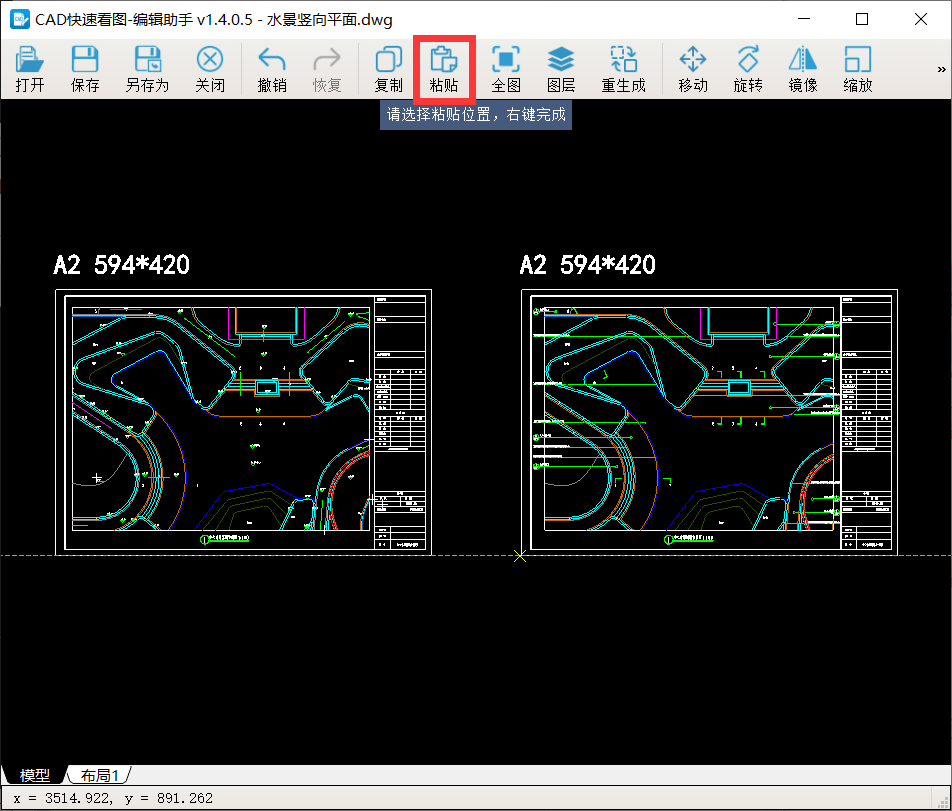

3、到豎向平面圖中選擇工具欄的“粘貼”功能，點擊左鍵選擇放置位置，就完成了跨圖紙復制
三、注意事項
1、多次雙擊編輯助手的圖標可以打開多個窗口
2、選擇復制的內容時有點選和框選2種方式
3、拉框選擇時多選了不需要的內容，可以按住shift鍵，然后點擊不需要的圖元就能取消選擇
4、粘貼時能夠自動捕捉各種點
無論是建筑、機械還是室內設計等領域，合并圖紙這一功能都以其精準性與高效性，為設計師們提供了有力支持。隨著技術的不斷發展，它將在更多領域發揮更大作用，助力設計行業邁向新高度。無論是新手設計師還是經驗豐富的專業人士，都值得深入學習和熟練運用這一功能，以應對日益復雜的設計項目需求。如果你在使用合并圖紙功能過程中遇到任何問題，歡迎在評論區留言提問。
