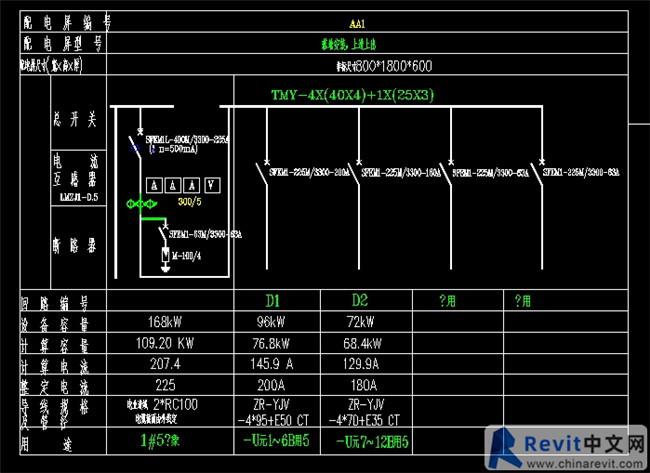

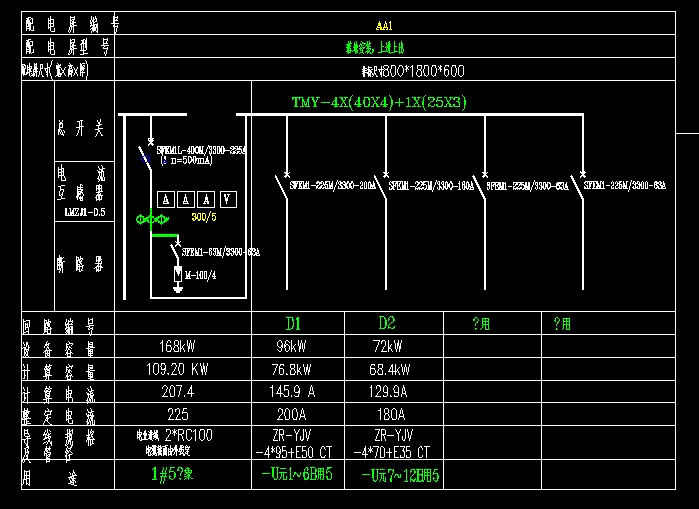

AutoCAD 在計算機繪圖和設計領域已經領導潮流多年,是迄今為止流行較廣、普及較多的計算機繪圖軟件之一。它具有豐富而強大的繪圖、圖形編輯、顯示控制、圖形輸出等功能,適合于各種特定的應用領域。下面就是筆者應用AutoCAD 繪制電氣圖的一些技巧。
1 建立元件庫
在繪制建筑電氣圖的時候,經常要反復用到一些電氣元件,如燈具、開關、插座等。這時如果有一個自己的元件庫,放置一些常用的元器件,使用時直接從庫中調用,就方便得多了。下面就以插座為例說明如何建立元件庫。
1) 在AutoCAD 中新建一個文件夾,取名ku ,作為元件庫,存放元件。
2) 在平面圖中畫出插座符號。
3) 在命令提示處輸入block ,啟動塊命令。
4) 在Block name ( ?) :提示下鍵入塊的名字cz。
5) 出現提示ion base point : ,選取塊的插入點。
6) 在Se2lect object : 的提示下,選中整個插座。
7) 按回車鍵確認選擇,插座圖消失,被保存到名為cz 的塊中。
8) 輸入oops 命令,插座又恢復到原來的位置上。
9) 輸入wblock 命令,并選擇將文件保存在元件庫ku 中,并取文件名為與塊一致的名字cz。
10) 在Block name :提示下鍵入= ,將cz 塊轉存為cz 文件。這樣元件庫中的插座就制作完成了。用此方法可以將自己所需要的各種元器件都制作在元件庫中。如果有現成的電氣圖,則可以直接從圖中選取需要的電器元件制作成塊,保存到庫中,以后直接從庫中調用即可。
2 Polyedit 命令的應用
一般建筑圖中的墻線為粗線,而建筑電氣設計中要求為細線,所以需要將所有的粗實線改為細實線。在AutoCAD 中使用Polyedit 命令,可以達到這一目的:
1) 輸入polyedit 命令,在polyline 提示下選擇需改變寬度的多義線。
2) 在Close/ t/Width/ ┄┄提示下,鍵入選項J 。
3) 在 polyline :提示下,鍵入all 。選中所有與所選多義線連接在一起的粗線。
4) 在Close/t/ Width/ ┄┄提示下,鍵入代表寬度選項的W。
5) 在Enternew width for all segments : 提示下,鍵入需要的寬度。這樣,所有跟所選粗實線連接在一起的粗實線就都變為細實線了。需要注意的是,在第三步中一定要輸入選項all ,否則就得一條一條地改變多義線的寬度了。
3 巧妙利用輔助層
繪制建筑電氣圖紙時,經常需要將元件放在合適的位置上。例如,將燈具放在房間屋頂的中央。此時如果建立一個輔助層,在輔助圖層中劃上輔助線,將會給繪圖帶來許多便利。
1) 輸入命令layer 。
2) 選擇New 按鈕。
3) 鍵入fuzhu ,作為輔助層的層名, 并選擇合適的顏色。在繪圖時打開輔助層,作出輔助線。例如,在輔助層中劃出一個房間的對角線,布置燈具時就可以選擇這條輔助線的中點。等打印圖紙時再把輔助層關閉。這樣就免去了一條一條刪除輔助線的麻煩。
4 measure 命令的使用
在繪制屋頂避雷平面圖時,需將避雷支架布置在屋檐四周,這時如果使用measure 命令,可以迅速將所有避雷支架布好。其具體做法是:
1) 在屋頂平面圖中劃出一個支架×(或從自己的元件庫中調出) 。
2) 使用block 命令將其制作成名為zj 的塊。
3) 輸入measure 命令, 選擇需安裝支架的避雷線。
4) 在< Segmentlength > / Block :下鍵入選項B。
5) 鍵入支架×的塊名zj 。
6) 在Segment length :提示下,鍵入所需要的分段長度。這樣避雷支架就一次性布置好了,不需要再一個支架一個支架地布置了。使用此命令時注意,首先需要將避雷線連接成一整條多義線,否則,支架就僅僅布置在所選的一段避雷線上。
5 提高作圖速度
熟練了AutoCAD 的各項功能后,接下來的工作就是運用AutoCAD 更快地作圖。下面就是提高作圖速度的幾種辦法。
（1）輸入命令
AutoCAD 提供了從根菜單或下拉菜單中選取命令的方法,也為用戶提供了從提示區直接輸入命令的方法,并且從鍵盤上輸入命令比一項一項地翻菜單要快得多,而且大部分常用命令都存在簡化命令,即只輸入命令的第一個英文字母即可。例如,畫直線有以下幾種方法:第一種,從根菜單中選擇draw ,并選擇其下拉菜單中的line。第二種,在提示區command :后輸入line。第三種,在提示區command :后輸入l 。比較可知,第三種方法較為快捷。所以,平時畫圖是較好使用鍵盤輸入命令,并注意記憶各命令的簡化命令。
（2）顯示多個平鋪視口
在繪電氣圖時常常會碰到需要在一張大圖紙的不同部分或不同的圖紙之間來回轉換,這時可以使用vports 命令,在屏幕上同時顯示幾個不同的窗口,在需要的那個窗口中繪圖。
（3）定制工具欄
AutoCAD 有一套標準的工具欄。但為了更方便、更有效地獲取較常用的AutoCAD 命令,我們可以自定義這些工具欄,為作圖提供方便。其步驟為:
1) 創建新的工具欄,并使其顯示為浮動工具欄。
2) 在命令行輸入toolbar 命令,談出“自定義”對話框。
3) 單擊“命令”標簽,顯示“自定義工具欄”命令分類對話框。
4) 在“命令”對話框的“分類”列表下,選擇所需要的命令種類。
5) 把命令及圖標拖到工具欄中。
使用自定義的工具欄可以很方便地找到所需要的圖標,大大節省了時間?？傊?經常使用AutoCAD 制作電氣圖就可以總結出許多經驗,提高作圖速度,使作圖變得快捷方便。
