編者按：盡管這個軟件的建模能力比較差，但是我們還是能用三維實體修改和MESH網格命令來加強這個軟件的建模能力，以便我們可以畫出外形更好的設備模型；利用軟件功能實現快速修改三維實體。
1、實體歷史記錄
當我們打開特性（CTRL+1）對話框，然后選擇任意一個三維實體對象后，就可以在實體歷史記錄分類下看到有兩個選項：歷史記錄及顯示歷史記錄
1>歷史記錄部分：
實體歷史記錄：當我們準備修改經過布爾運算（并集差集交集）生成的復合實體時，可以實現參數化修改其歷史記錄。
歷史記錄：SOLIDHIST（系統變量）（控制新復合實體是否保留其原始零部件的歷史記錄。）
其值有0和1兩個值
0：將新實體的“歷史記錄”特性設定為“無”，將不保留歷史記錄
1：將新實體的“歷史記錄”特性設定為“記錄”，實體將保留其原始對象的歷史記錄（建議選擇1，以便以后快速修改）

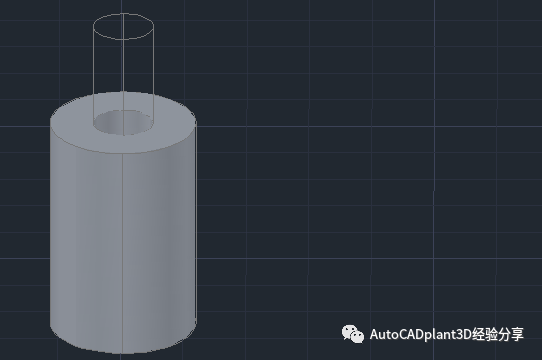

舉例：首先把系統變量SOLIDHIST的值設為1。創建了兩個圓柱體，如圖
然后運行布爾運算的差集，把大圓柱體中的小圓柱體截去

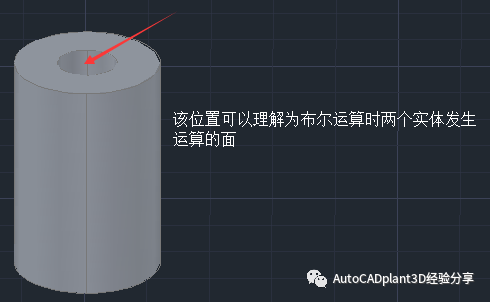

此時，按住CTRL點擊圖示位置，該位置可以理解為布爾運算時兩個實體發生運算的面。

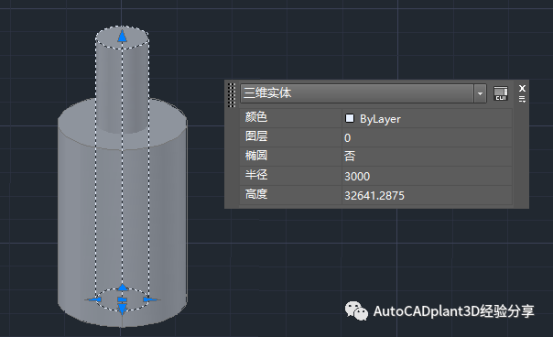

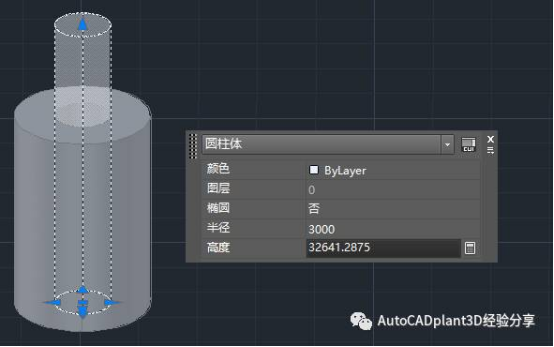

然后就可以在快捷特性中直接修改其參數（快捷屬性的配置參考AutoCAD Plant 3D實用技巧：快捷特性的使用）
2>顯示歷史記錄部分：
顯示歷史記錄：SHOWHIST（系統變量）控制圖形中實體的“顯示歷史記錄”特性。（此命令請自行F1，里面有詳細的介紹。甩鍋給F1大神了！~）
將其值設為2后，我們就可以很方便看到所有有實體記錄的復合實體了。
2、利用CTRL修改三維實體
有時我們用拉伸，放樣的實體無法修改其參數，這時我們可以用這個CTRL命令來實現修改了。
按住CTRL點鼠標左鍵我們可以選中一個三維實體中的：點，線，面。

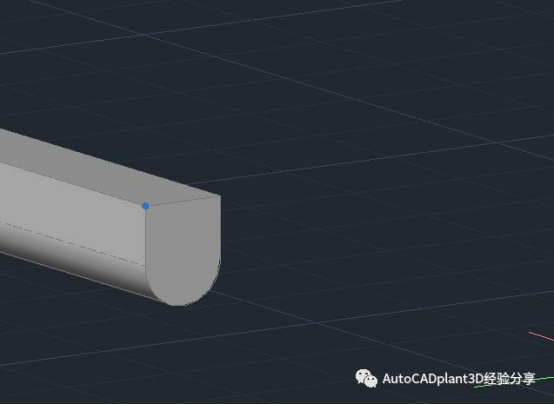

當把鼠標放在上面的夾點（藍點）上時會發現有一些選項，可以移動、延伸所選中的點、面、線，快速的修改三維實體。
注：曲線是無法選中的，但是曲面是可以的！~
另注：還可以利用提取已有三維實體的邊（命令：XEDGES），通過調整邊再重新利用放樣、拉伸、掃略等建模命令重新建模也是可行的，這依據于具體的模型以及操作的需求了。
3、MESH網格命令

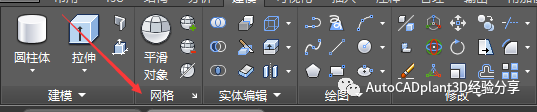

上圖為網格修改的命令大家可以自行研究。
吐槽一下：這個軟件把網格修改命令放在選項卡，卻沒有把如何創建網格加入選項卡，這是個坑嗎？
網格創建命令：MESH

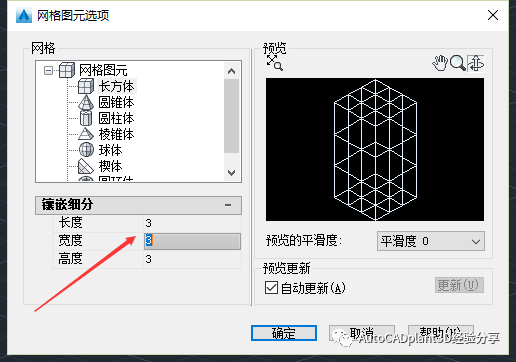

在命令行輸入MESH命令，選擇設置，選擇鑲嵌，進入如下對話框
注，上圖的鑲嵌細分是可以修改的，根據我們的需要先設置要生成的細分個數，然后再用MESH命令創建網格（仔細看看命令提示行都有什么內容）
創建好網格后，把網格與上面的CTRL修改實體的方法結合一下，然后再利用增加減少平滑度等網格修改命令，就可以生成許多所需要的模型了。
當然這些網格也可以轉換為實體或者曲面。

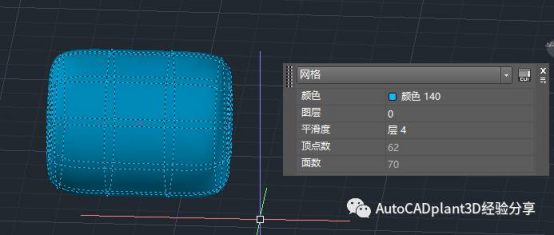

當遇到的一些設備形狀比較特異的時候就可以使用網格這個工具了(例如電機：創建一個網格圓柱體，平滑網格，簡單電機就生成了，如圖所示)。
下面是我利用網格畫的一些圖形
網格的作用遠不止這些，網格和CTRL修改實體結合到一起，會生成許多普通建模難以生成的圖形。
注：網格也可以轉換為實體。
