本文將介紹如何在CAD中對標注內容進行合理的分行。在CAD軟件中，標注是非常重要的一部分，它能夠幫助我們更清晰地理解繪圖的意圖和要求。然而，在標注內容較多時，如果不進行合理的分行處理，就會導致標注內容混亂、難以閱讀。因此，對標注內容進行合理的分行是非常重要的。
1. 確定標注內容
首先，在進行標注之前，我們需要明確要標注的內容。將要標注的內容進行整理和分類，確定每一段需要包含的信息。這有助于我們對標注內容進行合理的分行處理。
2. 考慮標注文本的長度
在對標注內容進行分行處理時，我們需要考慮標注文本的長度。如果標注文本較長，可以適當地將其分行，以保證標注內容的清晰和易讀。同時，還需要注意標注文本分行后的排列方式，使得標注的層次和結構更加明確。
3. 使用合適的標注樣式

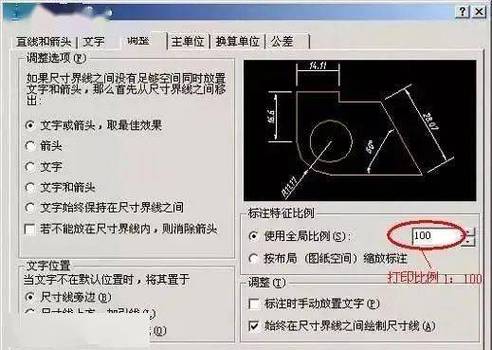

在CAD軟件中，我們可以使用不同的標注樣式來對標注內容進行分行處理。例如，可以使用多行文字標注樣式，在文字的屬性設置中設置好行高和字體大小等參數，使得標注內容在CAD繪圖窗口中能夠呈現出合適的分行效果。
4. 合理設置標注的位置和對齊方式
在對標注內容進行分行處理時，還需要考慮標注的位置和對齊方式。標注應該盡量與要標注的對象相鄰，避免標注內容過于集中或分散。同時，還需要注意標注的對齊方式，使得標注內容在CAD繪圖中能夠呈現出清晰的層次感。
5. 標注內容間的間距控制
在對標注內容進行分行處理時，我們還需要注意標注內容間的間距控制。過小的間距會導致標注內容過于緊密，不易閱讀；而過大的間距則會造成標注內容的浪費和繪圖的混亂。因此，需要根據實際情況合理設置標注內容間的間距。
6. 標注文本的對齊方式

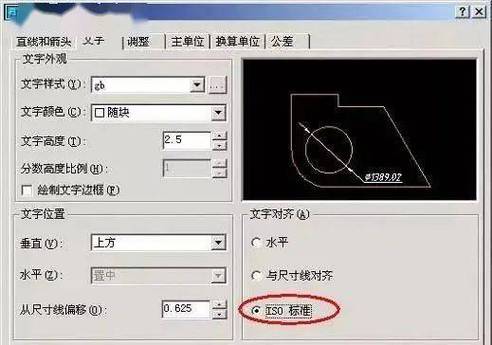

在對標注內容進行分行處理時，我們還需要考慮標注文本的對齊方式。CAD軟件中常見的標注文本對齊方式有左對齊、右對齊、居中對齊等。不同的對齊方式會對標注內容的分行產生不同的影響，因此需要根據標注的具體要求選擇合適的對齊方式。
7. 參考標準和規范
在進行標注分行處理時，我們還可以參考相關的標準和規范。例如，ISO標準和國家標準中對標注內容的分行處理有詳細的規定和要求，可以根據實際需要進行參考。同時，還可以查閱CAD軟件的使用手冊，了解軟件對標注內容的分行處理的具體方法和技巧。
通過以上的方法和技巧，我們可以在CAD中對標注內容進行合理的分行處理，使得標注內容更加清晰、易讀。合理的標注分行處理不僅能夠提高繪圖的可讀性，還能夠減少標注錯誤和誤解的可能性，提高繪圖的準確性和可靠性。
