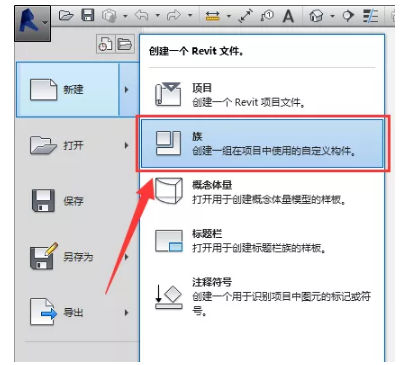

1.新建→族→注釋→公制軸網標頭。

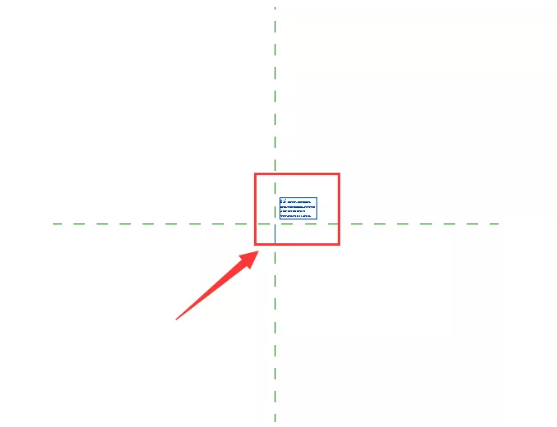

2.刪除樣板中的注意事項。

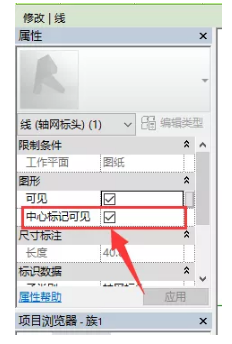

3.點擊創建下的直線，用圓形工具畫一個半徑為6.5mm的圓。并在屬性下勾選中心標記可見。

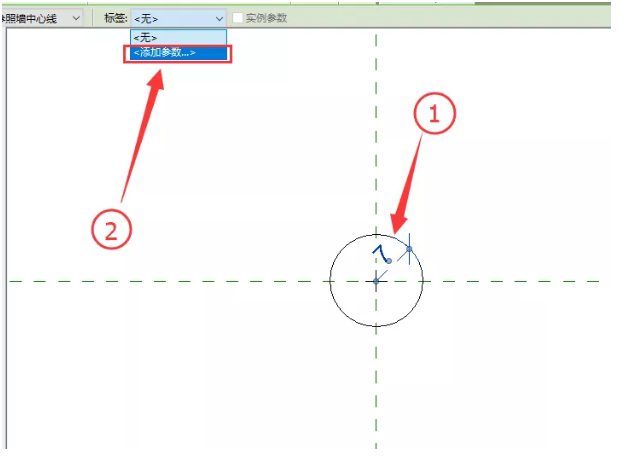

4.用徑向標注圓的半徑。并為其添加參數，鎖定。

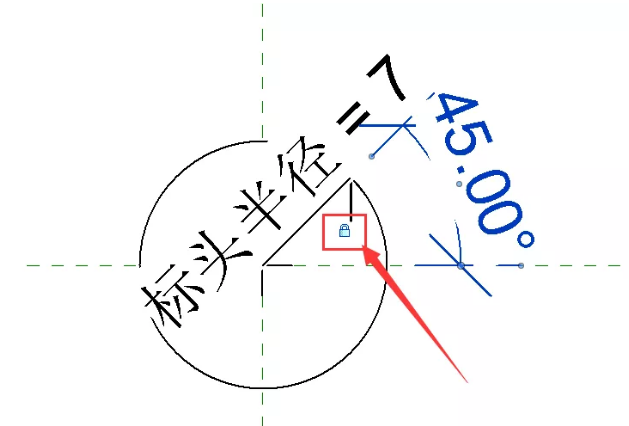

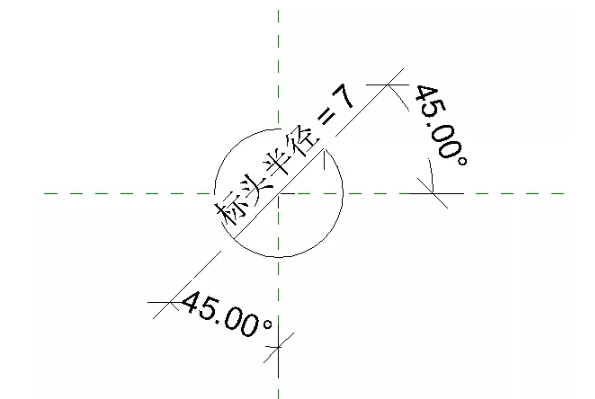

5.用直線從圓心開始繪制一條45°的半徑，并為其添加角度標注，鎖定。用同樣的方法繪制另一邊，添加標注并鎖定。如下圖所示。

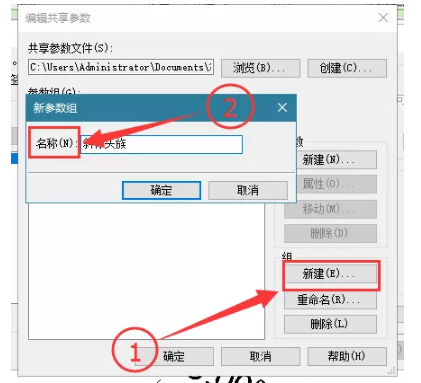

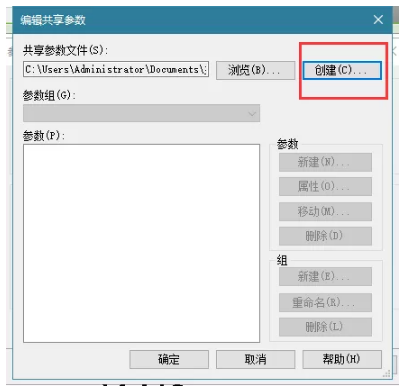

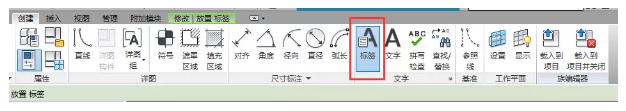

6.點擊創建下的標簽，新建兩個共享參數，分別為上標頭、下標頭。步驟如下圖所示。

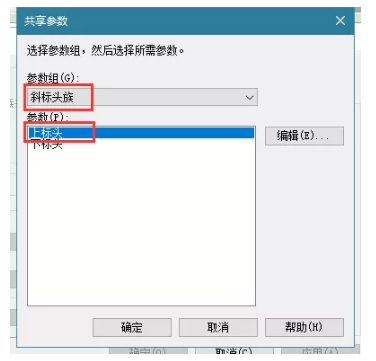

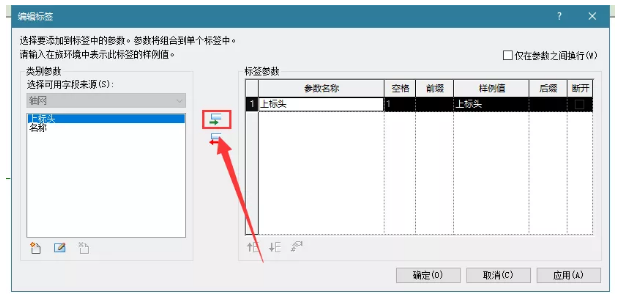

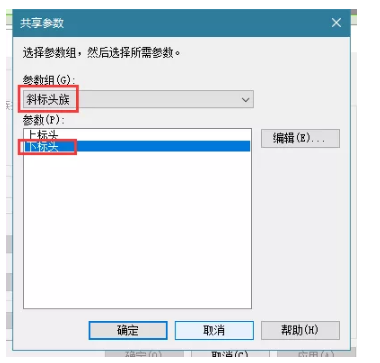

7.選擇斜標頭族參數組下的上標頭參數。并將上標頭參數添加到標簽，點擊確定。通過編輯類型按鈕調整標簽大小并把背景改為透明。

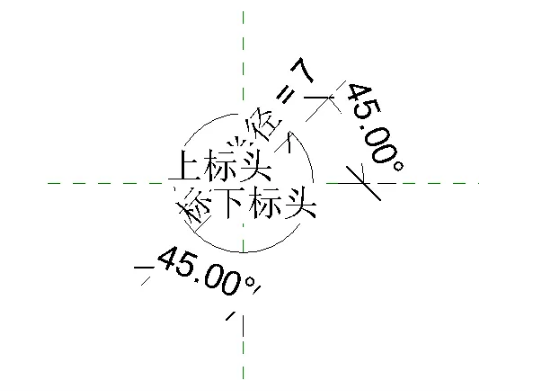

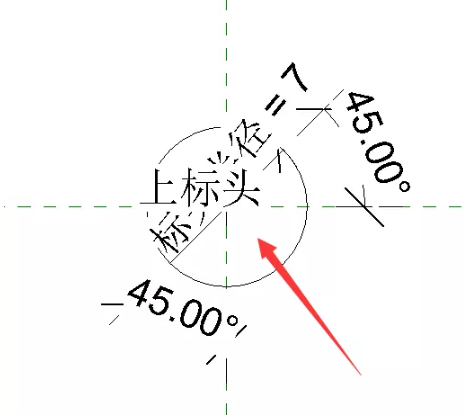

8.用同樣的方法（步驟7）添加下標頭標簽。效果如下圖。保存該族→點擊載入到項目中。
9.繪制一條軸網，點擊編輯類型，將符號改為新建的斜標頭族。

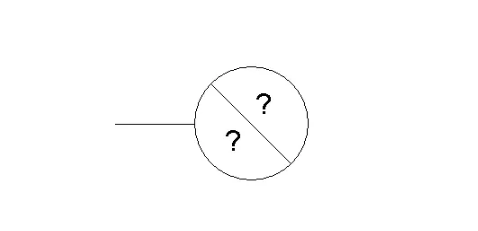

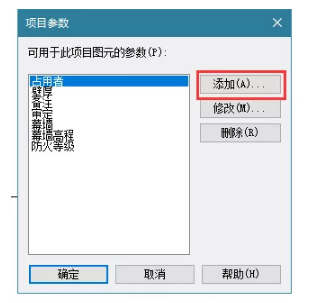

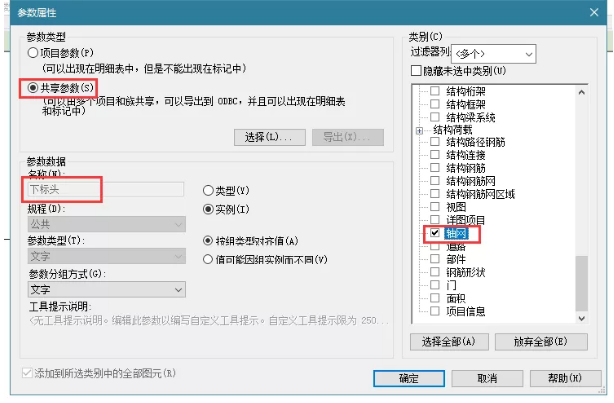

10.我們會發現軸網顯示兩個“？”，并且不能進行編輯。解決步驟：點擊管理下的項目參數→添加→共享參數→選擇→上標頭→點擊確定。并在過濾器里勾選軸網。（添加下標頭參數與上述步驟相同）

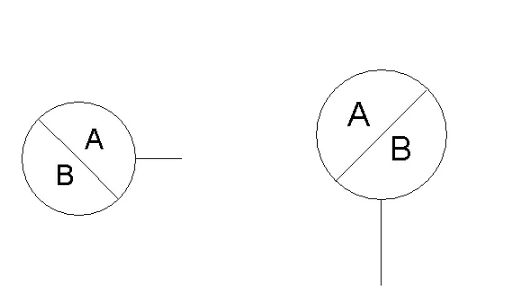

11.解決了不可編輯問題后，我們會發現軸網縱向繪制時，方向與創建時的相同，橫向繪制則相反。想要解決這個問題需要再創建一個反方向的軸網標頭族。
