項目初期建設過程中常常會用PVC圍擋將工地圍起來，那么如何繪制PVC圍擋呢，其實在Revit中的欄桿扶手這個命令就可以完成想要的效果了。

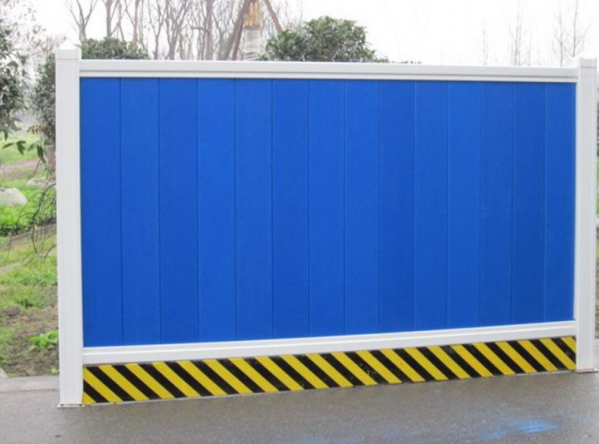

1.首先看一下圍擋的各部分在欄桿里面的那些構件，如圖所示。

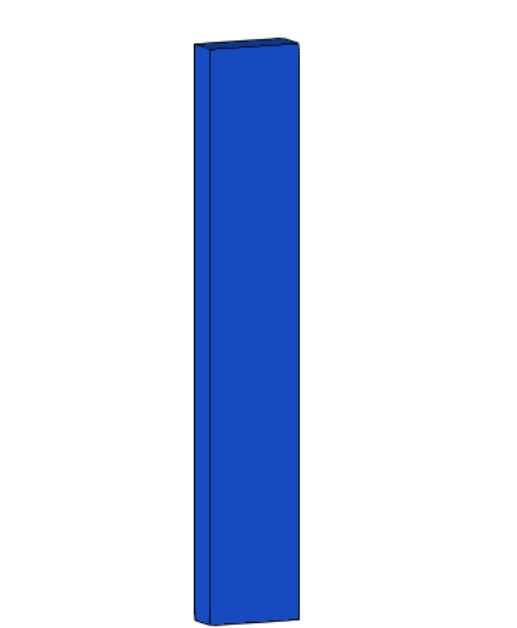

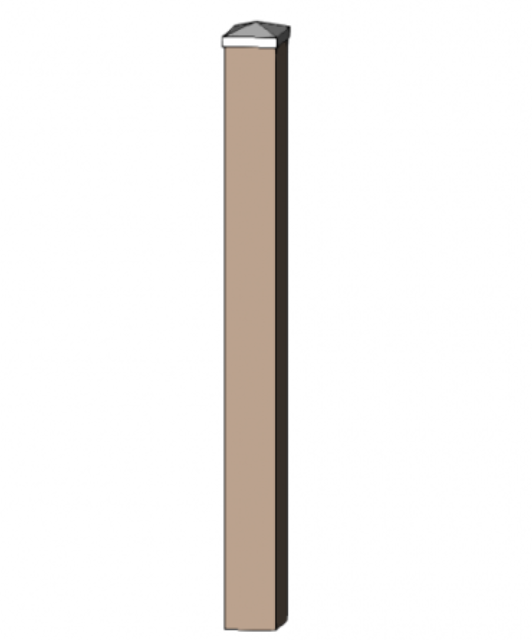

2.根據公制輪廓-扶欄、公制欄桿-支柱、公制欄桿-嵌板族樣板分別創建圍擋的扶欄輪廓、立柱和欄桿嵌板族，并設置要相關材質，如圖所示。

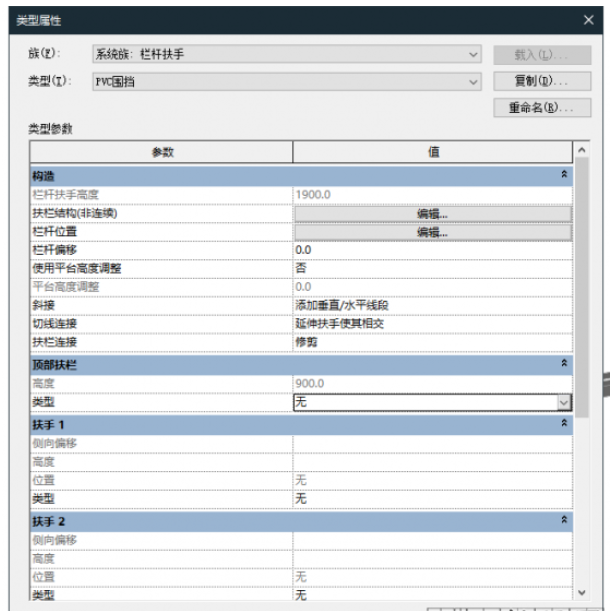

3.將建好的族載入到項目中去，使用建筑選項卡中的欄桿扶手，點擊下拉菜單選擇繪制路徑，然后再屬性選項框中新建PVC圍擋欄桿扶手，點擊編輯類型，設置如圖所示。

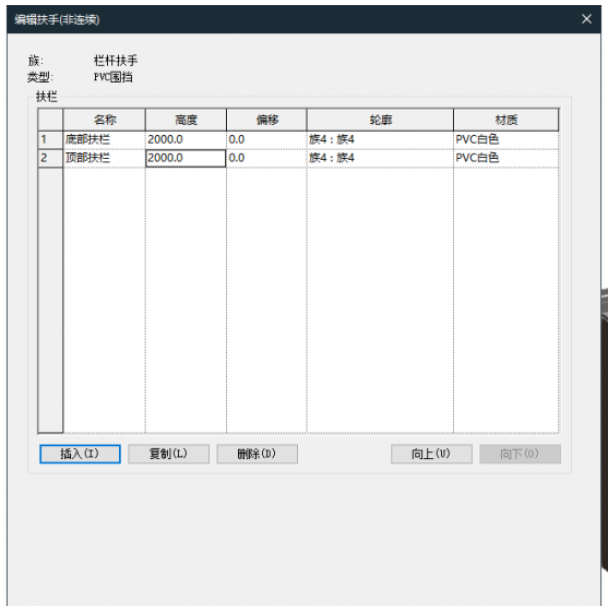

扶欄結構（非連續）設置如圖所示。

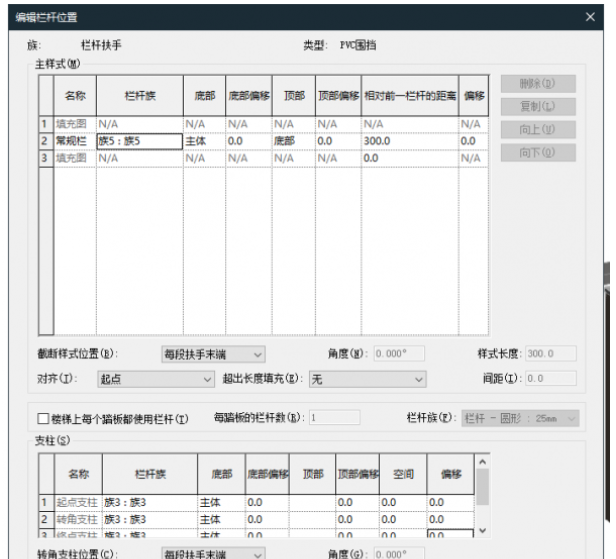

欄桿位置設置如圖所示。

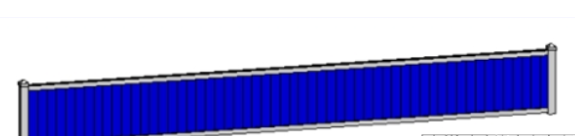

4.設置完成后繪制路徑，成果如圖所示。

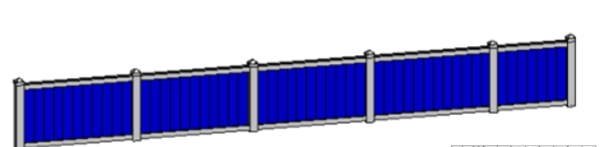

5.再切換到平面視圖中，選中模型點擊繪制路徑，使用拆分圖元命令將欄桿拆分為多段，方便在想要的地方添加立柱，最終PVC圍擋就繪制完成如圖所示。
意義：通過學習上述文章，學會利用欄桿扶手繪制跡線生成欄桿扶手的機動性，來繪制圍擋，加快建模速度。
