將建筑信息模型導入到各種專業的可持續分析工具軟件如Ecotect軟件中，進行日照、可視度、光環境、熱環境、風環境等的分析可幫助團隊準確評估方案對環境的影響程度。
Ecotect是一個在概念設計階段對建筑進行性能分析的軟件，它提供了一種交互式的分析方法，只要輸入一個簡單的模型，就可以提供數字化的可視分析圖，隨著設計的深入，分析也會越來越詳細。
因為Ecotect能處理建筑性能的很多不同方面，所以它需要很大范圍的數據來描述建筑。為減輕設計師的負擔，Ecotect使用了一種獨特的累積數據輸入系統。剛開始僅需要簡單的幾何細節信息。當設計模型被改進，變得更加精確，或者需要詳細反饋時，用戶就可以做出更多選擇，輸入更多顯得重要的數據。這就意味著只需幾次鼠標點擊之后就可以分析太陽光照射、遮蔽選項和可用光照。
日照分析是指在規定的日照標準日（冬至日和大寒日）的有效日照時間范圍內，建筑外窗獲得的最低日照時間。日照標準主要包括日照時數和日照質量兩個指標。日照時數時表示太陽照射的時數。日照分析能夠在方案階段提供參考依據，能更好的修該方案。提高建筑物的舒適性。
先在Revit中建立模型，把模型轉換成gbxml格式導入到Ecotect中，在Ecotect中設置好參數進行分析，如圖所示。

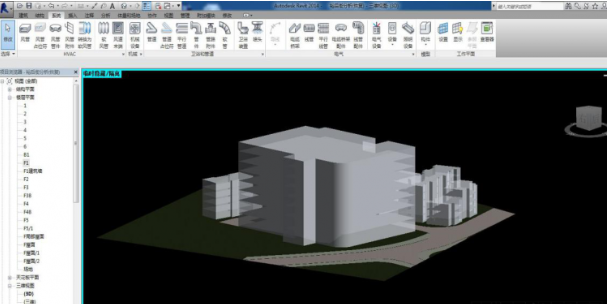

Revit體量模型

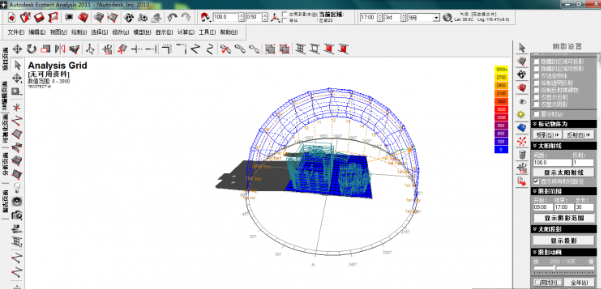

點陰影投射

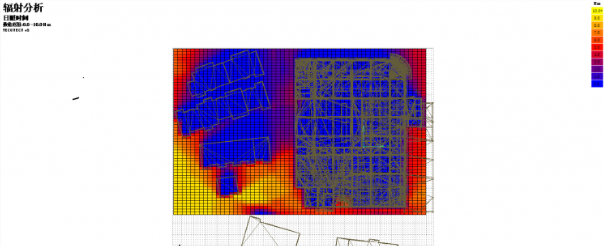

日照時間分析
可視度分析分為規劃可視度分析和室內可視度分析；規劃可視度是指周邊一定范圍的區域中對與指定建筑的可見程度，室內可視度是指室內各點對于室外環境的可見程度。
可視度分析能夠在規劃階段時，對室內、室外的可視度進行分析，能夠在方案設計時提供參數，有助于方案的確定。
把模型轉換成gbxml格式導入到Ecotect中，在Ecotect中設置好參數進行分析，如圖所示。

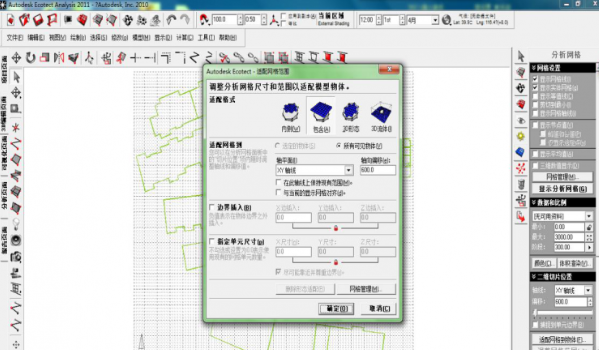

參數設置

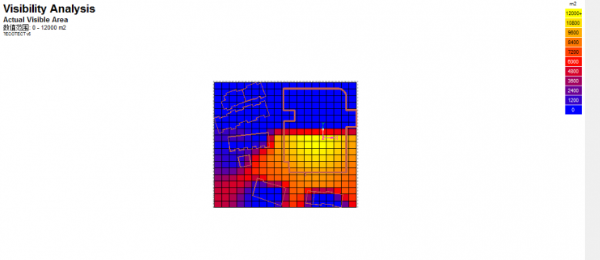

可視度分析
風環境分析是周邊建筑物風能對本棟建筑是否有影響，能在方案階段確定建筑物的外形、高度提供參考依據，提高建筑物的舒適性。安裝Revit的flowdesign插件運行風能模擬，根據中國氣象數據包設置相應參數設置風速，如圖所示。
參數設置

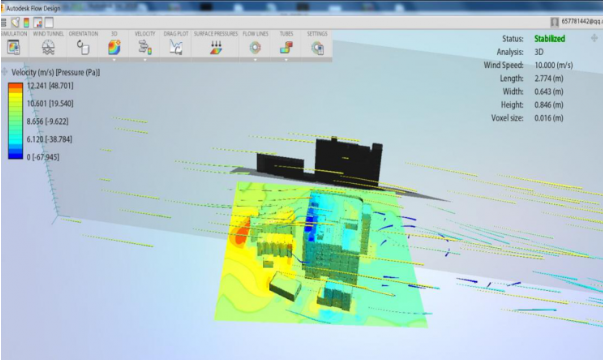

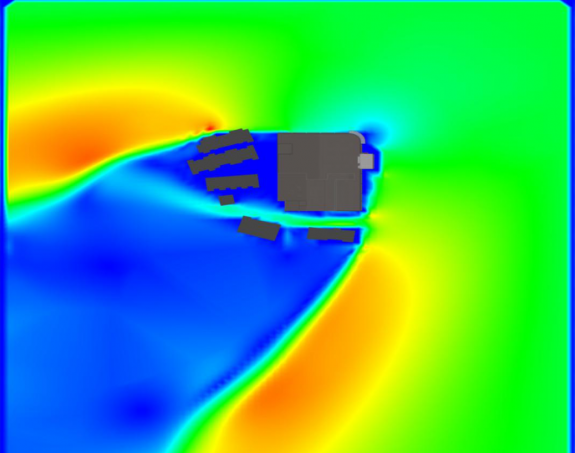

裕后街風能分析

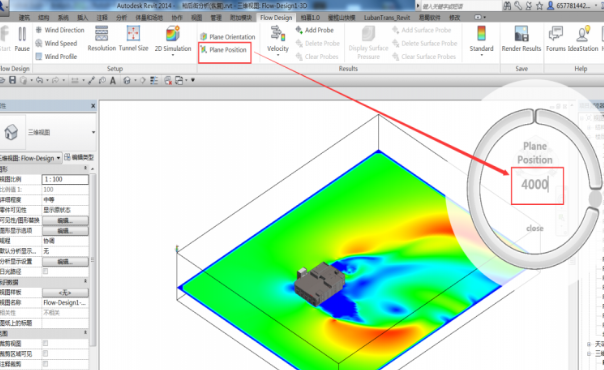

層高度風分析

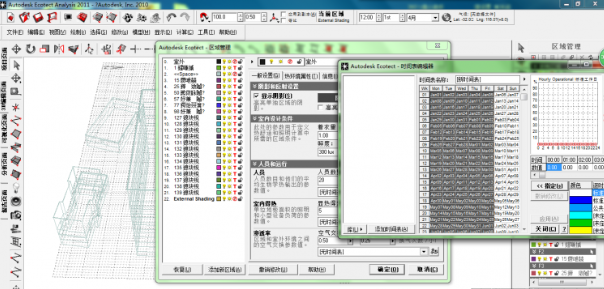

參數設置

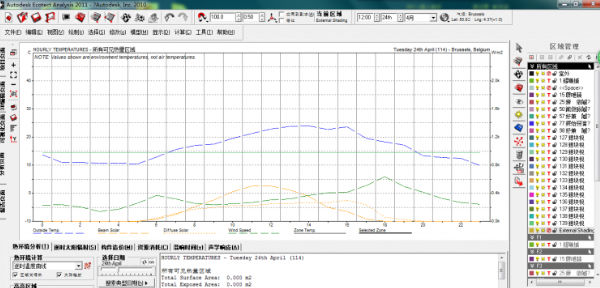

溫度分析

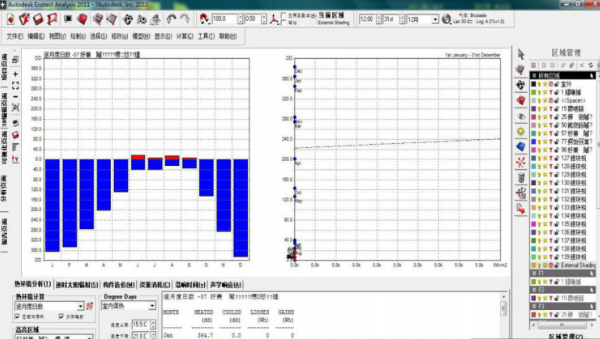

室內熱分析
意義：Revit只是BIM中的一個基礎建模軟件，在完成模型后，通過和其他軟件相互搭配使用，來完成模型的運用價值。本文中的Ecotect就是通過Revit導出中繼文件，來使用Ecotect軟件進行環境分析，合理運用。
