在Revit建模的過程中，經常會遇到結構屋面找坡的情況，對于要求精度較高的模型用普通的矩形梁可能會導致屋面不平整，不美觀等問題，這時就需修改梁族了。

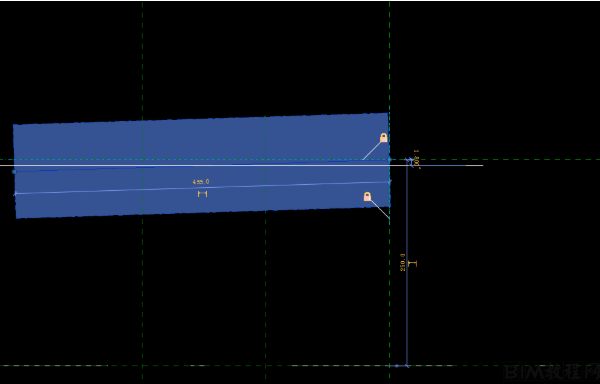

1、打開一個普通的梁族，切換到右立面，右立面做一根參照線并將端點分別于梁的垂直方向和水平方向的兩個參照平面鎖定，如圖所示。

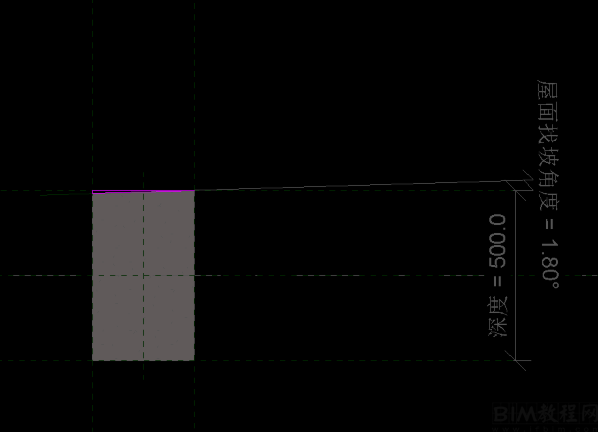

2、將參照線與水平方向的參考面夾角注意一下添加一個角度參數，接著沿著參照線以及參照平面創建一個三角形的空心拉伸（各個邊與對應的參照線或參照平面鎖定），如圖所示。

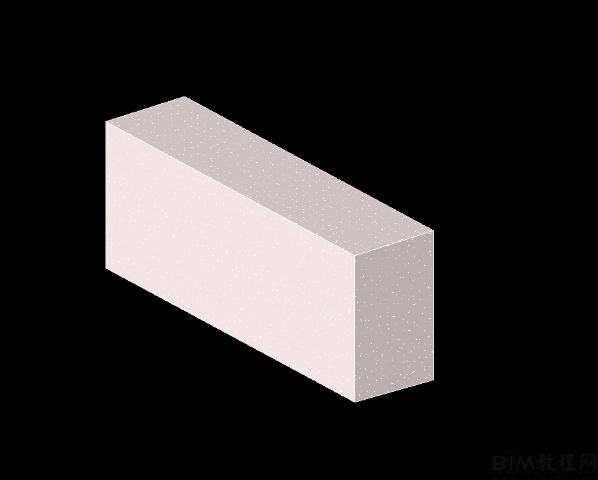

3、點擊完成之后切換到參照標高視圖，將空心拉伸的兩端鎖定到梁的兩端，然后用空心拉伸剪切一下矩形梁，就得到了一個頂面帶坡度的梯形梁，如圖所示。

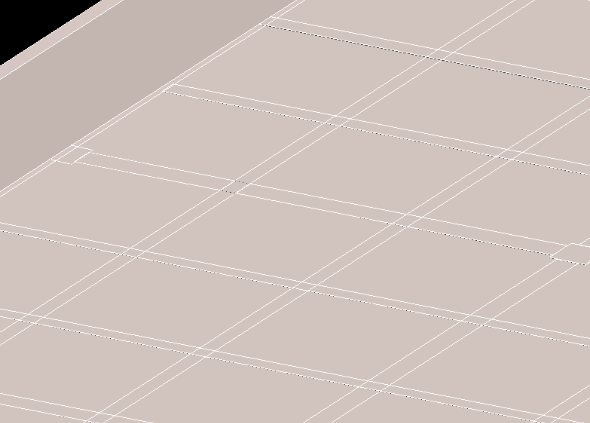

4、將模型另存為一個不同名稱的族后載入到項目中。依據屋面坡度調節載入的梯形梁參數角度（做一個剖面可以測量坡度屋面與水平面的夾角）。對應調整相應的標高就得到了比較平滑的帶坡度的屋面了，如圖所示。
意義：通過學習上述文章，學會了類似帶坡度屋頂梁的解決方法以及對族進行編輯。
