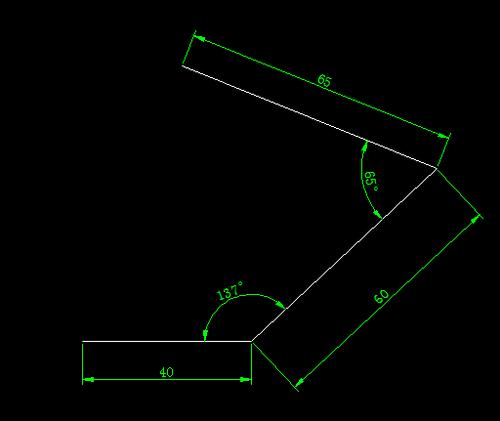

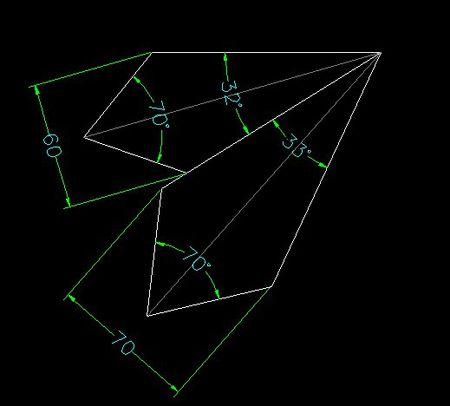

本文將介紹如何在AutoCAD中繪制角度線。角度線是一種用來測量和表示兩條線之間的角度的圖形元素。它通常由一條起始線和一個表示角度大小的弧組成。在AutoCAD中，我們可以使用不同的方法和工具來創建和編輯角度線，以滿足我們的設計需求。
步驟一：啟動AutoCAD并打開繪圖
首先，啟動AutoCAD軟件并打開一個新的繪圖文件。你可以使用命令行輸入“NEW”來創建一個新文件，或者點擊AutoCAD界面上的“新建”按鈕。在打開的繪圖文件中，你可以選擇合適的圖層和繪圖單位。
步驟二：繪制起始線
在AutoCAD中，我們可以使用直線工具來繪制起始線。你可以在繪圖界面的繪圖工具欄中找到直線工具。點擊該工具后，你需要指定起始點和終點來繪制一條直線。你可以輸入具體的坐標值，或者使用鼠標點擊來確定起始點和終點的位置。繪制好起始線后，你可以使用“移動”命令來調整起始線的位置和長度。
步驟三：繪制角度標記
在繪制好起始線后，我們需要添加一個角度標記來表示角度的大小。在AutoCAD中，我們可以使用“角度”命令來創建角度標記。你可以在命令行中輸入“ANGLE”來啟動該命令，或者使用AutoCAD界面上的繪圖工具欄中的“角度”工具。
步驟四：選擇起始線和角度大小
在使用“角度”命令后，AutoCAD會提示你選擇起始線。你可以使用鼠標點擊來選擇起始線，或者輸入起始線的編號。選擇好起始線后，AutoCAD會要求你輸入角度大小。你可以直接輸入角度數值，或者使用鼠標點擊來指定角度大小。
步驟五：編輯角度線
在繪制好角度線后，我們可以對其進行進一步的編輯。AutoCAD提供了多種工具和命令來編輯角度線。你可以使用“移動”命令來調整角度線的位置，使用“拉伸”命令來調整角度線的長度，使用“旋轉”命令來改變角度線的方向等。你還可以調整角度標記的樣式和大小，以滿足你的設計需求。
步驟六：保存和關閉繪圖文件
在編輯完角度線后，你可以使用“保存”命令來保存繪圖文件。你可以在命令行中輸入“SAVE”來保存文件，或者點擊AutoCAD界面上的“保存”按鈕。保存完文件后，你可以使用“關閉”命令來關閉繪圖文件，或者點擊AutoCAD界面上的“關閉”按鈕。
在本文中，我們介紹了在AutoCAD中繪制角度線的步驟和方法。通過使用直線工具繪制起始線，使用角度命令創建角度標記，選擇起始線和角度大小，以及使用編輯命令對角度線進行調整，我們可以輕松繪制和編輯角度線。希望這篇文章對你在AutoCAD中繪制角度線有所幫助。
