大家好！今天本文給給大家講一下Revit中族編輯器中“放樣融合“功能的用法，我們可以把這個功能理解為放樣+融合的一個功能。

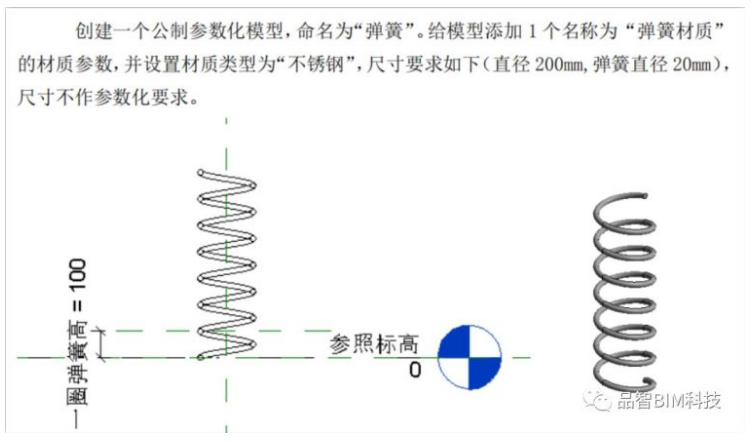

今天就用一個彈簧的模型給大家講講這個功能的用法，先看圖：

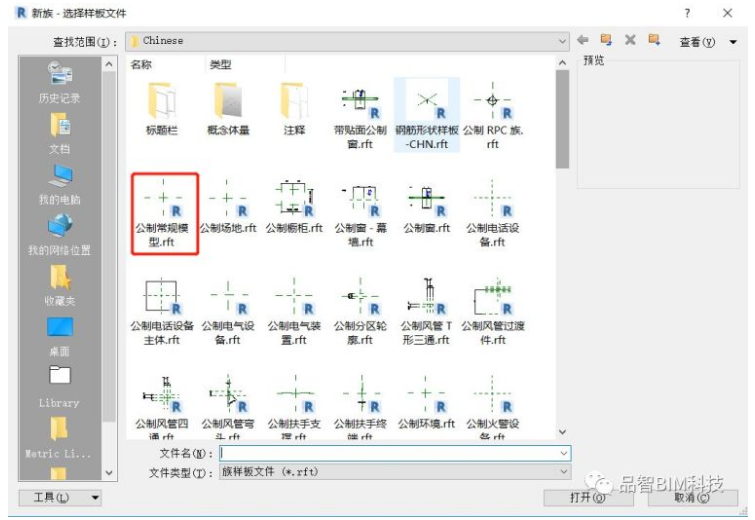

做這個模型首先我們得新建一個族選擇”公制常規模型“族樣板。

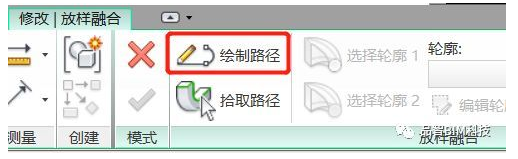

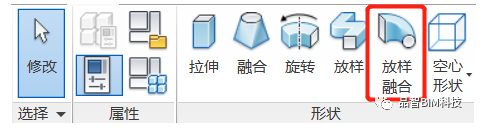

進入軟件界面后選擇放樣融合命令，選擇繪制路徑使用圓心端點弧方式繪制半徑為100的1/2圓作為放樣融合的路徑：

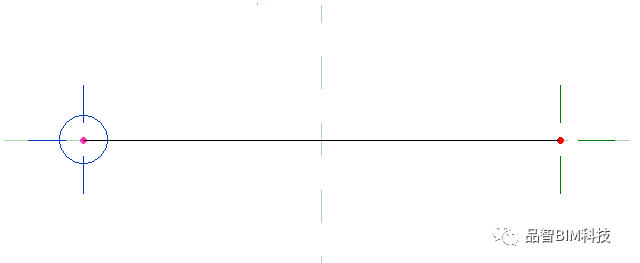

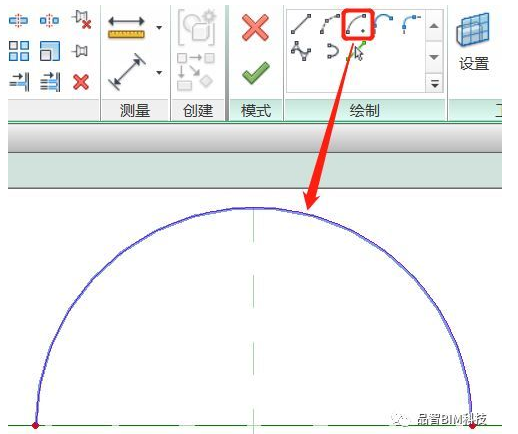

圓心端點弧方式繪制路徑：

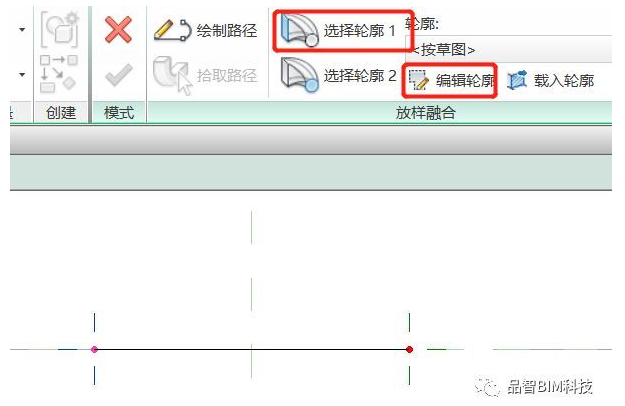

完成后在前立面分別繪制輪廓1和輪廓2：

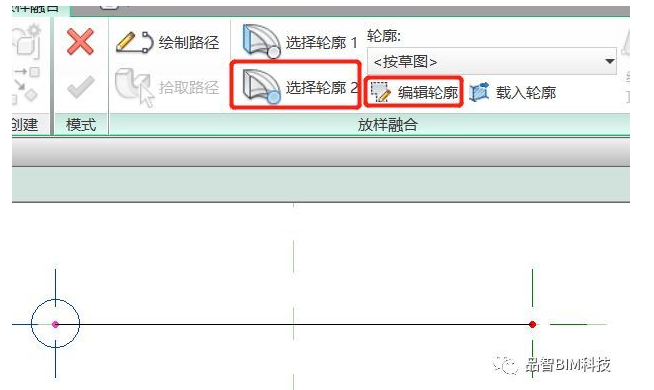

繪制輪廓2：

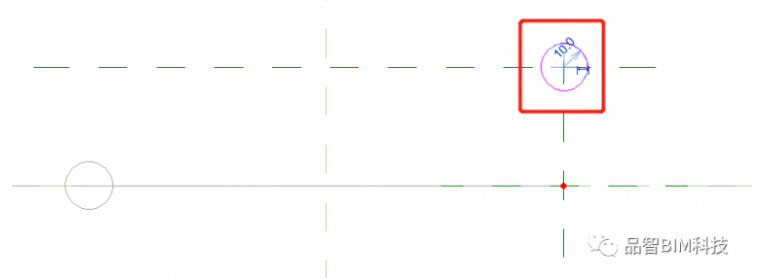

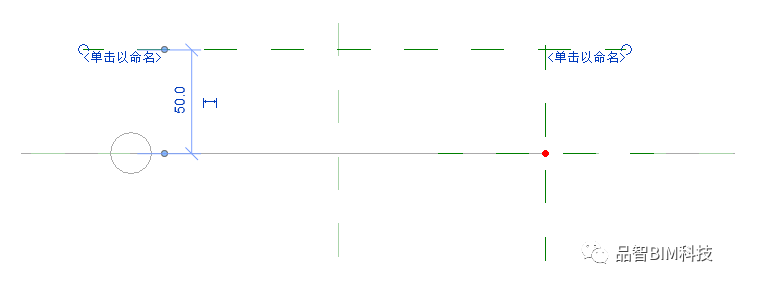

做一個參照平面如下圖：
繪制輪廓2截面：

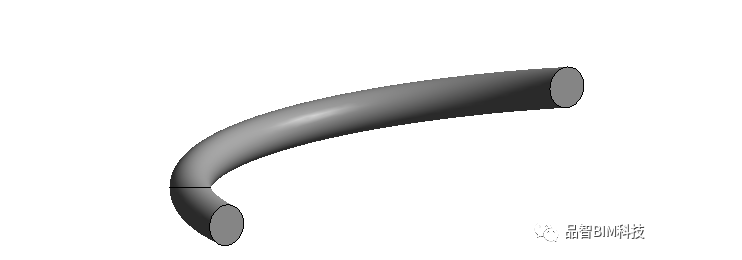

完成后如下圖：

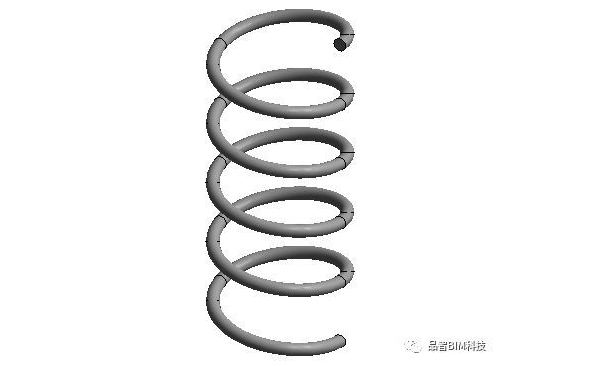

然后通過復制/鏡像和陣列就可以將整個彈簧做出來，如下圖：
這個就是軟件中放樣融合的用法，不知道你學會了嗎？
來源：品智BIM科技
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
