本文介紹了CAD2023版本中圖層線型設置虛線的方法。為了提高用戶的繪圖體驗和效率，CAD2023進行了優化，使得圖層線型設置更加簡單方便。通過設置虛線，在繪圖過程中可以更清晰地顯示線段的起點和終點，方便用戶準確地繪制需要的圖形。
一、打開CAD2023軟件
首先，雙擊打開CAD2023軟件。進入CAD繪圖界面后，可以看到工具欄和屬性欄等圖形界面。
二、創建新圖層
為了設置圖層的線型，首先需要創建一個新的圖層。在屬性欄中找到“圖層”選項，點擊“新建圖層”的按鈕。在彈出的新建圖層對話框中，填寫圖層的名稱和線型設置。

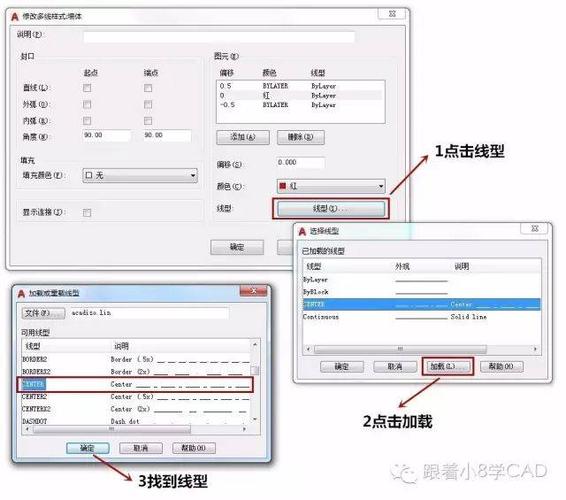

三、設置線型
在新建圖層對話框中，找到線型設置選項。點擊該選項后，彈出線型設置對話框。在該對話框中，可以選擇不同的線型，包括實線、虛線、點線等。選擇虛線后，可以調整虛線的樣式、間隔和比例，以滿足不同繪圖需求。
四、將圖層應用于繪圖
完成圖層的線型設置后，需要將該圖層應用于繪圖。在工具欄上找到“圖層管理器”選項，點擊打開圖層管理器。在圖層管理器中，選擇所需的圖層并設置為當前圖層。然后，在繪圖過程中使用繪圖工具繪制線段，就可以看到線段的線型設置為虛線。
五、保存繪圖文件
在繪圖完成后，記得保存繪圖文件。點擊工具欄上的“保存”按鈕，選擇保存的位置和文件名。保存后，可以隨時打開該文件進行編輯和查看。
通過上述步驟，我們可以輕松地在CAD2023中設置圖層線型為虛線。這樣可以提高繪圖的效果和準確性，更好地滿足用戶的繪圖需求。
