    大家好，我是一名Revit新手，從現在開始，我將和大家一起學習Revit，希望我們共同進步，互相學習與交流。言歸正傳，接下來我們就開始學習Revit。

    我們先來了解一下Revit的幾個常用術語：項目、對象類型、族、族類型以及族實例。下面這張圖形象的向我們展示了這些術語之間的關系。

    族是構成項目的基礎。在項目中，各圖元主要起以下三種作用

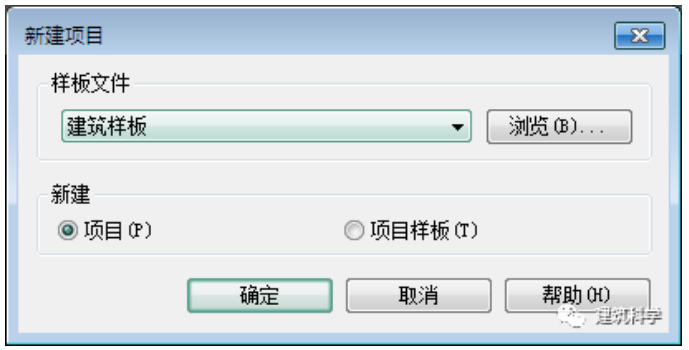

    理解了這些概念之后，我對Revit有了一個初步的認識，接下來我就進入到了實際操作環節。第一步是創建項目標高，啟動Revit2016，單擊左上角“應用程序菜單”按鈕，選擇“新建→項目”命令，彈出“新建項目“對話框，如圖所示，單擊“確定”按鈕，即完成新項目的創建。

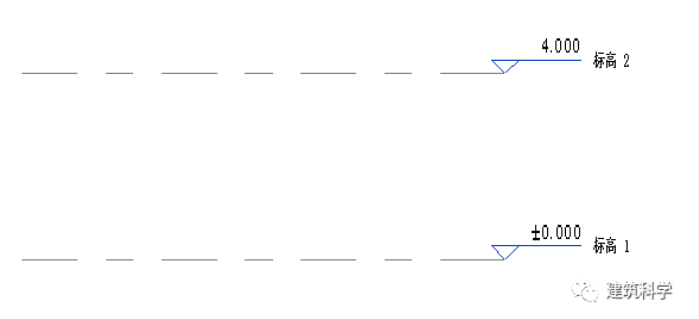

    1）在南立面視圖中，顯示項目樣板中設置的默認標高為“標高1”和“標高2”，且“標高1”的標高為±0.000m，“標高2”的標高為4.000m，如圖所示

    2）單擊鼠標左鍵選中“標高1”文字部分，進入文本編輯狀態將“標高1”改為“1F”后點擊回車，同樣的，將“標高2”改為“2F”

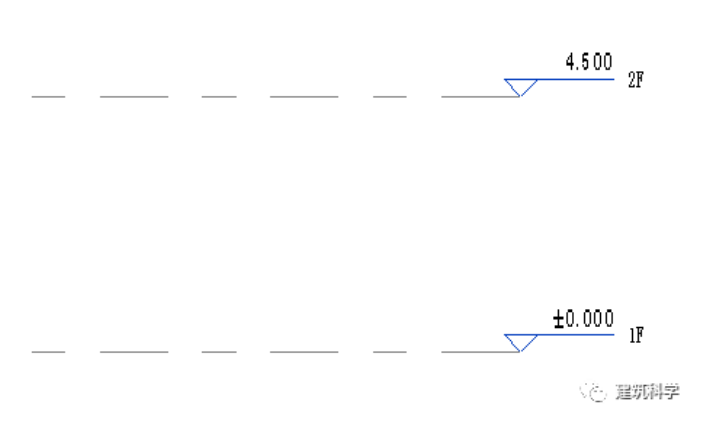

    3）修改標高：將光標移動至“2F”位置，雙擊標高值，進入標高值文本編輯狀態，將標高值修改為“4.5”后按回車確認。此時顯示的標高值就變成了4.5m，并自動向上移動“2F”標高線，如圖所示

    4）單擊“建筑”選項卡“基準”面板中“標高”工具，進入放置標高模式。移動標高至標高2F左側上方，與端點對齊，通過鍵盤輸入標高3F與標高2F的標高差為“3900”，單擊鼠標左鍵，確定標高3F起點，向右移動光標，與已繪制標高對齊，完成標高3F的繪制，并修改3F的名稱。

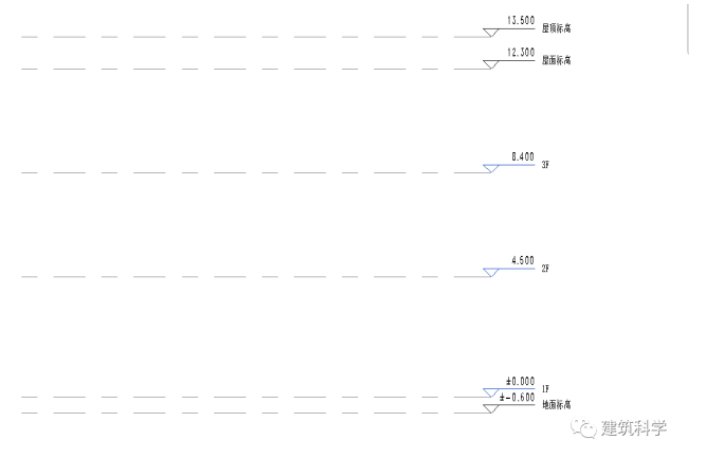

    5）單擊標高3F，在“修改”面板中單擊“復制”工具，勾選選項欄中的“約束”和“多個”選項。單擊標高3F上任意一點作為復制基點，向上移動光標，依次輸入數值“3900”和“1200”，按回車鍵確認，將標高依次修改為“屋面標高”和“屋頂標高”，同樣的，向下移動600mm，修改其名字為“地面標高”，如圖

    6）單擊“視圖”選項卡“創建”面板中“平面視圖”按鈕，選擇“樓層平面”工具，按住Ctrl選中“地面標高”、“屋面標高”、“屋頂標高”，點擊“確定”，這樣就在項目瀏覽器中創建了與標高同名的樓層平面視圖。

    以上就是創建項目標高的全部內容了

    接下來我學習的東西是創建項目軸網

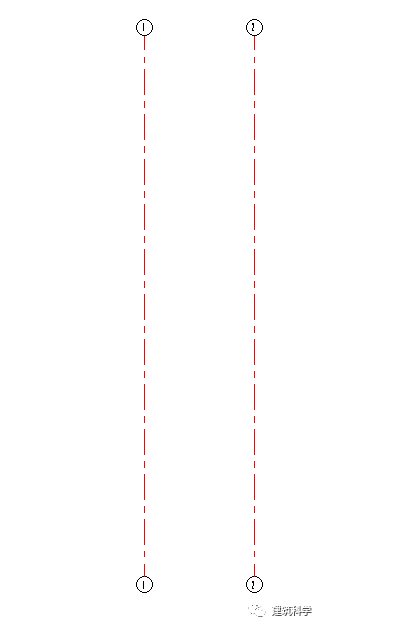

    1）切換至1F樓層平面視圖，單擊“建筑”選項卡“基準”面板中“軸網”工具，移動光標至左下角空白處單擊，確定第一條軸線起點，沿垂直方向向上移動鼠標，這樣就完成了第一條軸線的繪制。移動鼠標，與軸線1右側端點對齊，輸入“5450”并按下回車，這樣就在距1軸線5450mm處確定了第二根軸線的起點，沿垂直方向移動鼠標，直到捕捉到軸線1上方端點時點擊鼠標左鍵，完成軸線2的繪制，該軸線自動編號為“2”。

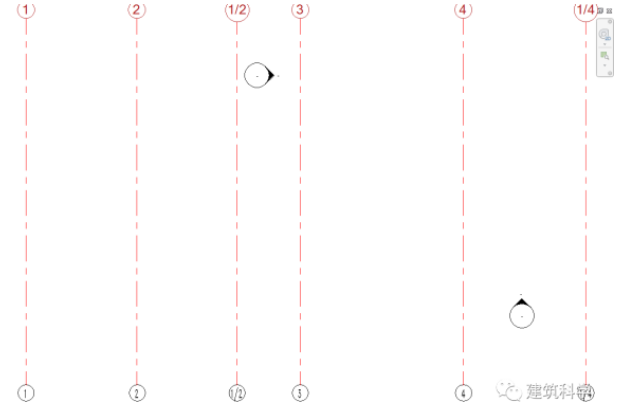

    2）選擇軸線2，單擊“復制”按鈕，勾選“約束”以及“多個”按鈕，單擊軸線2上任意一點作為復制基點，向右移動鼠標，輸入“4900”，作為第一次復制的距離，同理，任取幾個數字，多復制幾次。選擇軸線3，雙擊軸網編號，刪除原標號，輸入“1/2”，按回車確認，依次進行修改。

    3）同理，也就畫出了水平方向的軸網

    以上就是今天我所學習的內容，希望能給大家帶來點幫助。
