文章來源：柏慕進業
第一種是聽過添加子圖元的點來創建，方法如下，

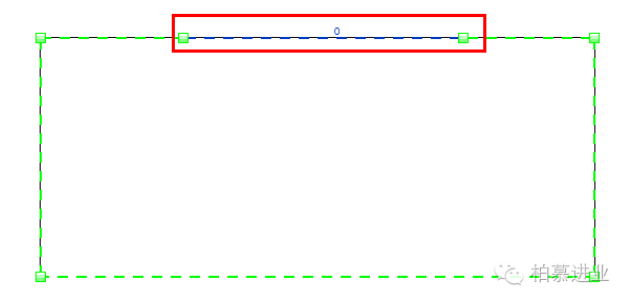

首先繪制設計所需的樓板尺寸，完成之后點擊樓板，形狀編輯中添加點如圖1；
圖1

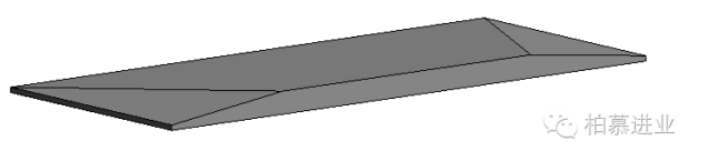

對樓板正確的位置進行點的添加并輸入數據，這個數據在這里指高程，也就是將此處的位置抬高，以便形成坡度如圖2；
圖2

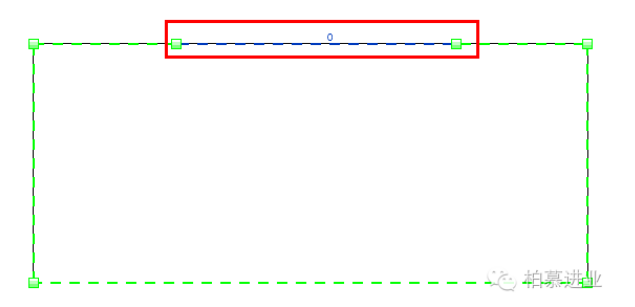

兩個點都要添加為一樣的位置，或者點擊兩點之間的線段，輸入一個數據也可以如圖3；
圖3

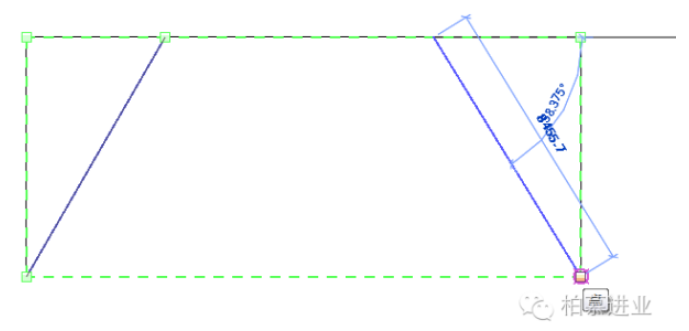

第二種，同方法一類似，用到了添加分割線的命令，此方法是直接在樓板上繪制要分割的線段，以此來表示坡道如圖4；
圖4

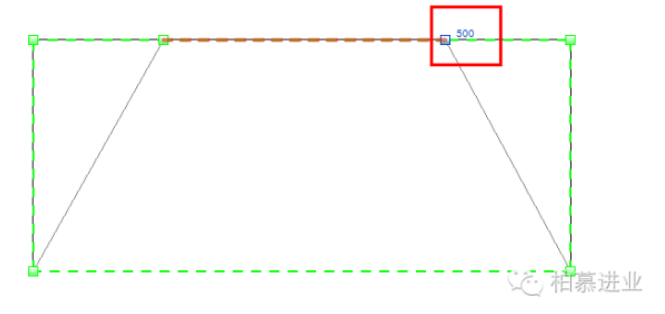

用此命令，直接可在樓板上繪制分割線如圖5；
圖5

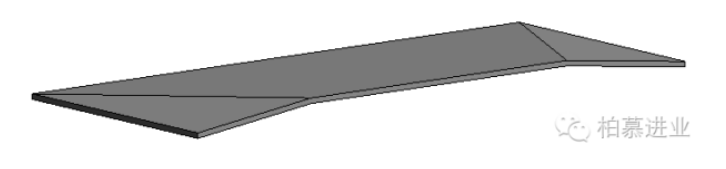

同樣的，也要輸入相對的高程，用來表示坡度，形成坡道如圖6；
圖6

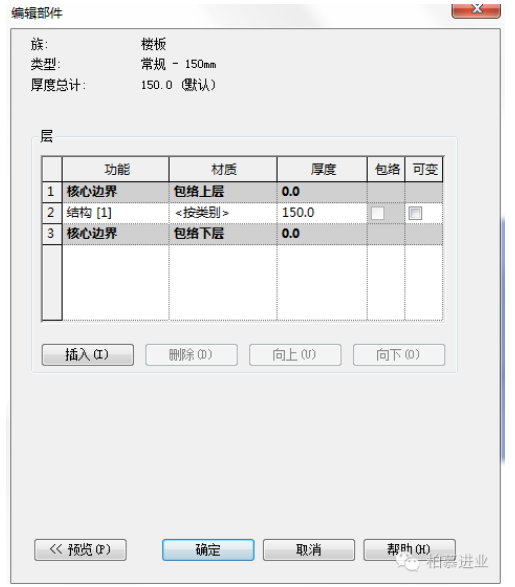

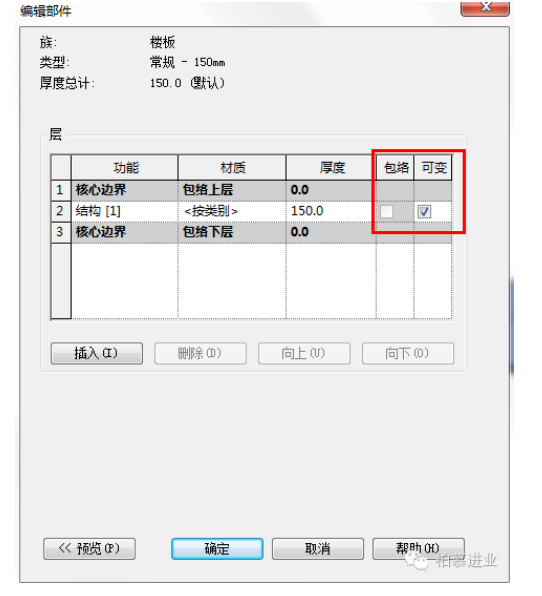

完成之后，對建好的坡道進行編輯，勾選可變選項，坡道會變成實心的，如圖7；否則是空心的如圖8。
圖7
圖8
