剪刀式樓梯，是一種每層有兩個出入口實現可上又可下的消防樓梯屬特種樓梯，其好處是輸出量倍增，保證意外逃生輸出量。
它是將一個樓梯間從中隔開，一分為二，里面各設置一組沒有拐彎的跑直樓梯，即一個梯段就直接從本層通到了上一層。而這兩組梯子的傾斜方向又正好相反，一組向右側，一組向左側，從側面看，疊合在一起就如剪刀一樣，故名剪刀樓梯，也有稱其為疊合樓梯或是套梯。
剪刀式樓梯就是兩個梯段如兩片剪子似的以中軸一上一下而成x形兩梯段互不相干的布置形式。用來解決大量人流的疏散，而上下互不相干。它與雙連對折式樓梯的相同處，是在二、三層的樓梯各自有獨立的出入口；也是在同一位置作躍層布置，充分利用空間。而它的不同處是采用直上式單線上、下。不能像雙連對折式可利用合用休息平臺交叉上下。實際上若雙連對折式樓梯的布置不是對稱的話，即左上行段轉180。布置，在右邊時成雙連對折交叉式。在平臺中間沿樓梯段方向用隔斷隔開，就變成直上二段剪刀式樓梯(帶平臺的剪刀式樓梯)，但所占的面積就比直上式剪刀樓梯要多。

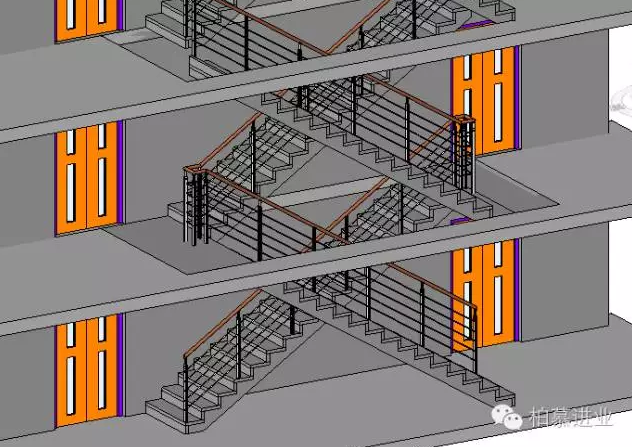

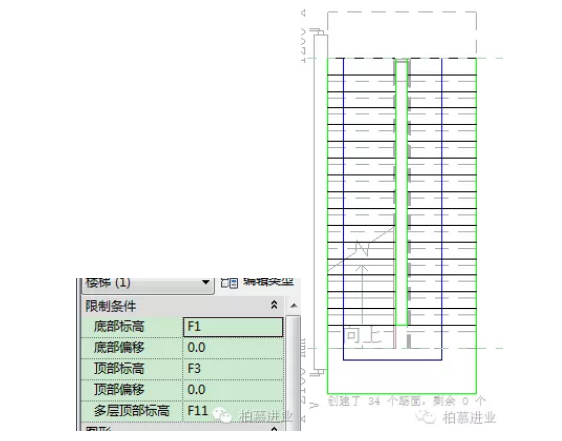

1）想要繪制如圖1這種樓梯首先把標高建起來,我做的以11層為例,進入平面一層,畫一個整體式樓梯,設置如圖2；
圖1
圖2

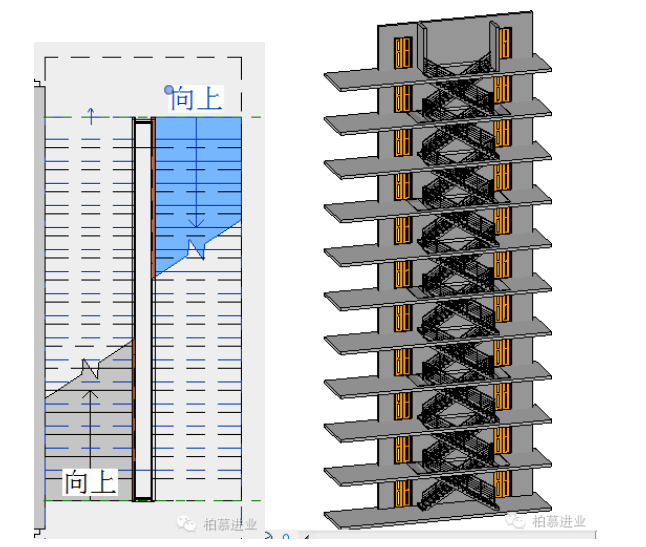

2）完成后把畫好的樓梯相對樓梯垂直中心線鏡像,再把垂直鏡像相對水平中心線鏡像,把垂直鏡像刪掉,把外扶手刪掉,因為靠墻的一邊我們不需要扶手.把內扶手修整一下如圖3；
圖3
3）再給第一次添加樓板,墻,門和豎井.切記在最上面一層要加兩堵小墻,防止人掉下去，如圖4。
圖4
