問題：在設完樓板的表現填充圖案以后，在三維視圖中旋轉模型，圖案不跟隨樓板旋轉。這種情況怎么解決？（如圖-1所示）
圖-1
遇到這種情況我們要知道繪圖填充與模型填充的區別。

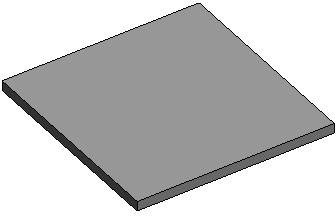

(1)創建一塊樓板（如圖-2所示）
圖-2

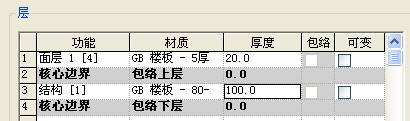

(2)為樓板添加面層并且設置好面層的材質為水磨石。（如圖-3所示）
圖-3

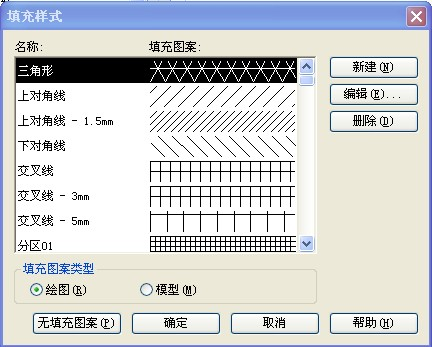

(3)點擊面層材質后面的
小方框出現材質框
下拉框出現（如圖--4）所示。
圖-4
(4)在填充樣式里面會看到有繪圖和模型兩個選項。我們填充的時候若選用繪圖，填充上的圖案不會在旋轉模型的時侯同步旋轉。若選用模型填充，填充上的圖案會隨模型一同旋轉。

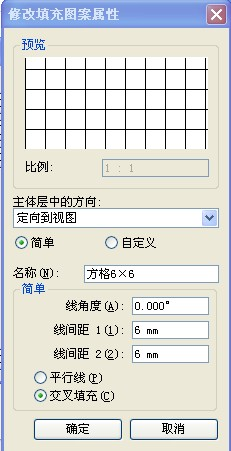

(5)在繪圖填充的時候，因為我們視圖上的比例是1:100，而圖案填充的比例是1:1，所以我們新建編輯我們所需要的填充方式的時候要按比例放大100，例如我們地磚是600的，我們就要創建“地磚-6×6”的地磚填充方式。如圖-5所示
圖-5

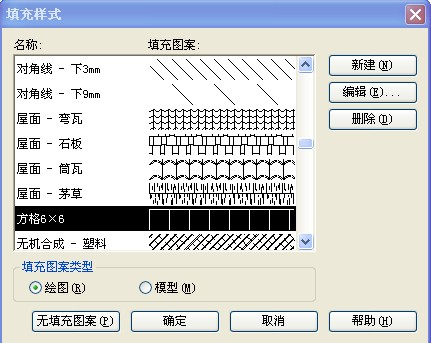

如圖-6“地磚-6×6”即是剛剛創建的新的填充樣式
圖-6
我們填充完圖案的平面顯示（如圖-7）。
圖-7

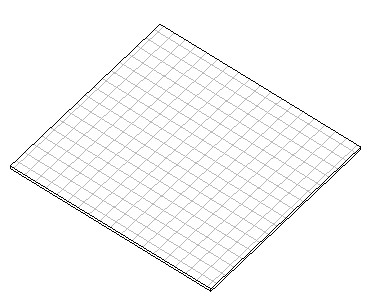

我們填充完圖案的三維顯示（如圖-8）
圖-8
由圖-8可以看到填充圖案沒有跟著模型旋轉。

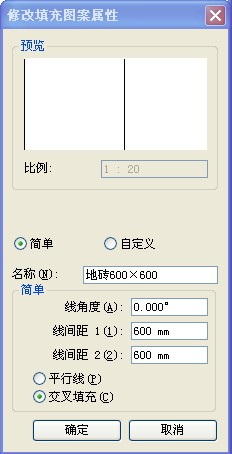

(6)在模型填充的時候，因為模型填充是按照實際尺寸填充的。我們調填充的時候只要用實際數值即可，如圖-9所示：
圖-9

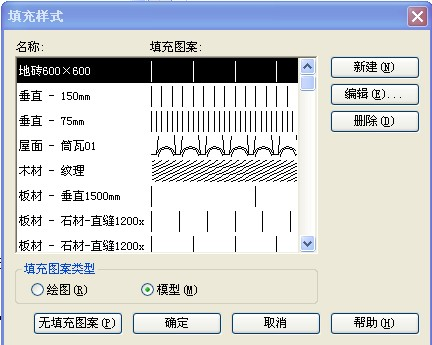

(7)“地磚600×600”即是剛剛創建的新的填充樣式（如圖-10），我們填充完圖案的平面顯示，（如圖-11）。
圖-10
圖-11

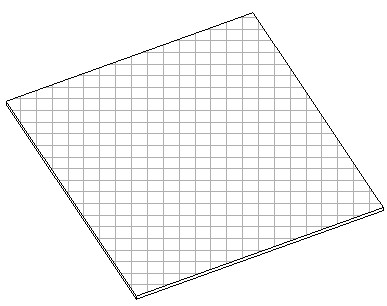

(8)我們填充完圖案的三維顯示（如圖-12），可以看到填充圖案已經跟模型一起旋轉了。
圖-12
