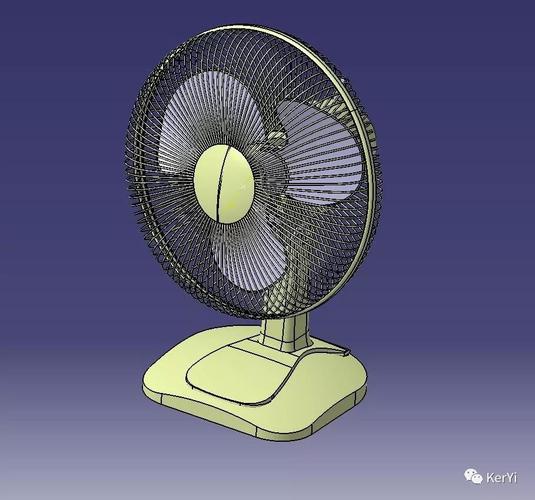

本文將介紹如何在CAD制圖中表示電風扇。電風扇是一種常見的家用電器，多用于散熱或通風。在CAD制圖中，準確地表示電風扇是非常重要的，可以幫助工程師和設計師更好地理解和使用圖紙。下面將詳細介紹如何利用CAD軟件來表示電風扇的不同組成部分和細節。
1. 繪制電風扇的框架
首先，在CAD軟件中創建一個新的圖層，并將其命名為“框架”。在該圖層上，使用線工具繪制電風扇的外形框架。可以根據實際尺寸和比例來繪制。使用矩形工具繪制電風扇的底座，然后使用線工具繪制電風扇的支架和其他框架部分。
2. 繪制電風扇的葉片
使用CAD軟件的繪制工具，在“框架”圖層上創建一個新的圖層，命名為“葉片”。在該圖層上，使用線工具繪制電風扇的葉片。根據實際電風扇的形狀和數量來確定繪制的方式。可以使用曲線工具繪制光滑的葉片輪廓，然后使用線工具在葉片上添加細節。
3. 繪制電風扇的電機部分
在“框架”圖層上創建一個新的圖層，命名為“電機”。在該圖層上，使用線工具繪制電風扇的電機部分。電風扇的電機一般位于框架的中心，可以使用矩形工具繪制電機的外框，然后使用線工具添加電機的軸和其他細節。
4. 繪制電風扇的控制面板
在“框架”圖層上創建一個新的圖層，命名為“控制面板”。在該圖層上，使用線工具繪制電風扇的控制面板。控制面板一般位于電風扇的底座或框架的一側，可以使用矩形工具繪制控制面板的外形，然后使用線工具添加按鈕、開關和指示燈等細節。
5. 添加細節和裝飾
為了使電風扇的CAD圖紙更加逼真和具有細節感，可以在各個圖層上添加細節和裝飾。例如，在“框架”圖層上添加螺絲和連接件的細節，在“葉片”圖層上添加葉片的紋理，在“電機”圖層上添加電機的標識等。這些細節和裝飾可以使電風扇的CAD圖紙更加真實地反映實際產品。

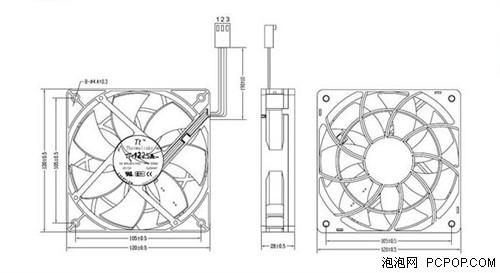

6. 添加尺寸和標注
為了使電風扇的CAD圖紙更加詳細和易于理解，可以在圖紙上添加尺寸和標注。使用CAD軟件的尺寸工具，在合適的位置添加尺寸線和尺寸標注。這樣，工程師和設計師就可以準確地了解電風扇的各個部分的尺寸和位置。
總結來說，在CAD制圖中表示電風扇需要繪制框架、葉片、電機和控制面板等各個部分，并添加細節和裝飾，最后添加尺寸和標注。通過這些步驟，可以準確地表示電風扇的外觀和結構，幫助工程師和設計師更好地理解和使用電風扇的CAD圖紙。
