    NO.1

    因?yàn)樘幱趓evit1.0時段，所用到的命令不多，主要為建立相應機械模板---鏈接revit/cad圖---傳遞訂制好的視圖樣板、過濾器、管道類型→畫橫管、立管→在剖面圖上調整管道高度→在平面或剖面圖上添加管道附件、閥門、設施設備，并鏈接各設施設備。其中在畫橫管時遇到一些小阻力：管道系統主要分為給水和排水。

    原因

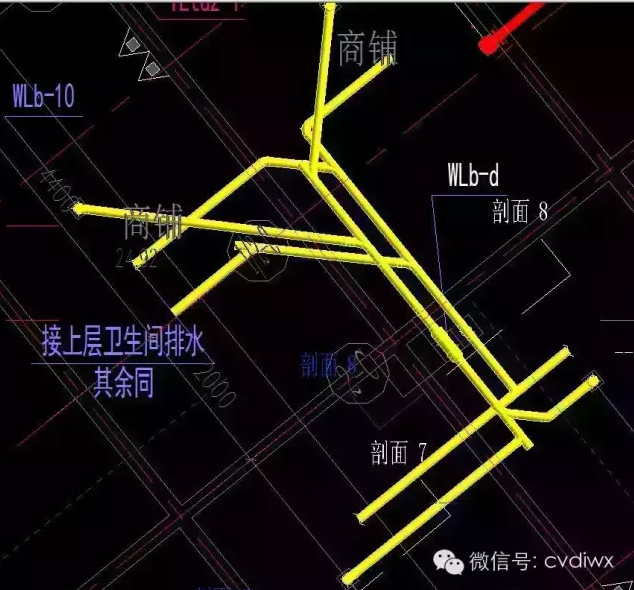

    其實在revit里，這兩種管道最大的區別的就是給水是有壓水，沒有坡度，排水是重力水，橫管要考慮坡度。當排水在建筑功能轉換時要匯合后一起排出，如圖：

    但是在作圖過程中發現不同的管道是無法通過三通、四通連接的。后來頓悟，管件都是標準橫平豎直的標準件，不可能接有坡度的管子。因此，管件周圍的管道坡道調為零再接管，并要精確計算不同方向管道的標高，保證都能順利接上同一管件。

    NO.2

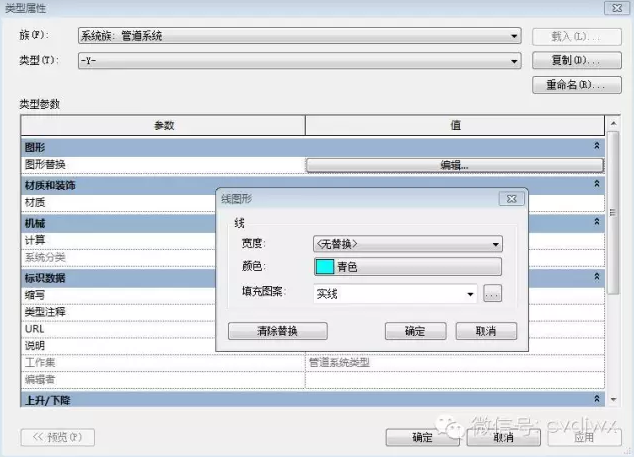

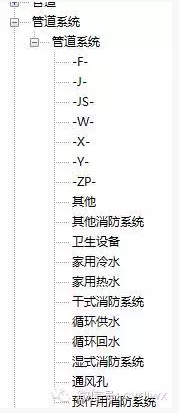

    其次，設置管道類型模板是作圖開始最基本的步驟，并且制定一次以后能在項目之間傳遞，省了不少功夫。首先要在項目瀏覽器/族/管道系統中復制不同類別的管道，并按作圖習慣改名稱并編輯好其顏色，以示區分。

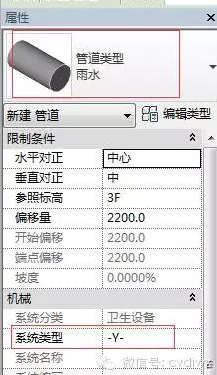

    畫管道時首先在屬性/管道系統中編輯類型，復制修改名稱后，編輯其管段尺寸及材質。在作圖時選好管道類型和系統類型即可：
