橄欖山作為一款Revit平臺應用廣泛的插件，相信大家都很熟悉，不過很多人會忽視了快圖模塊下“明細表工具”中的“加公式”命令。橄欖山的幫助文檔也沒有介紹這個命令。其實這個命令非常有用，可以實現很多Revit本身實現不了的功能。
一、出圖現狀：
出管道施工圖時，很多時候要標注管道的“底標高”，而不是中心標高，例如底部對齊（即底平）的管道，需要做綜合管架的多根管道。然而在Revit中用“標記族”無法自動提取并標注“管道底標高”，這個難題一直困擾著設計師和工程師？甚至為了標注管道底標高，不得不將Revit圖紙導出成dwg格式，然后在AutoCAD中手動標注。
二、問題：
有沒有辦法在Revit中用“標記族”自動提取并標注“管道底標高”（或頂標高）（如圖1所示）
我曾就這個問題咨詢過歐特克技術支持和國內做Revit二次開發的軟件商（如鴻業、理正），目前都無法解決。
（圖1：自動標注管道底標高的示例）
三、解決方法
共享參數+橄欖山“加公式”命令+管道標記族（詳細操作步驟見第五節）。

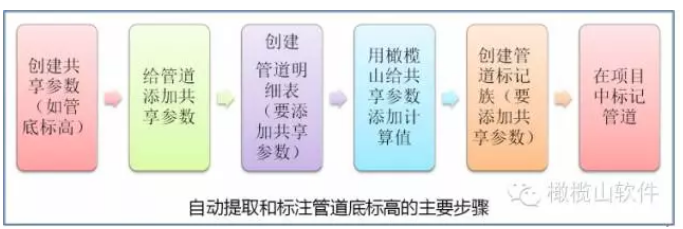

（圖2：自動提取和標注管道底標高的主要步驟）
四、原因探尋：
不借助第三方插件，Revit為什么無法自動提取和標注“管道底標高”呢？
1、管道屬性中只有“中心標高”（即參數“偏移量”、“開始偏移量”和“端點偏移量”），不像風管和橋架，有參數“底部高程”和“頂部高程”。

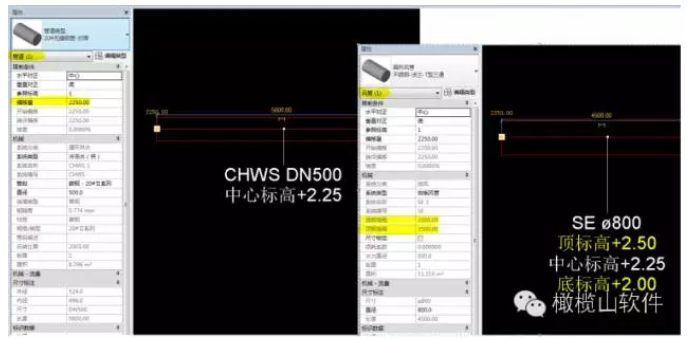

（圖3：管道沒有參數“底部高程”和“頂部高程”，風管有）
2、管道標記族的標簽中也沒有字段“底部高程”和“底部高程”可以選擇（風管和橋架就有），因此無法提取和標注管道底標高（或頂標高）。如果“標簽”中也能像“明細表”一樣，添加“計算值”（開始偏移量減去外徑的一半就是管底標高），那也能解決問題，但是Revit目前無此功能。

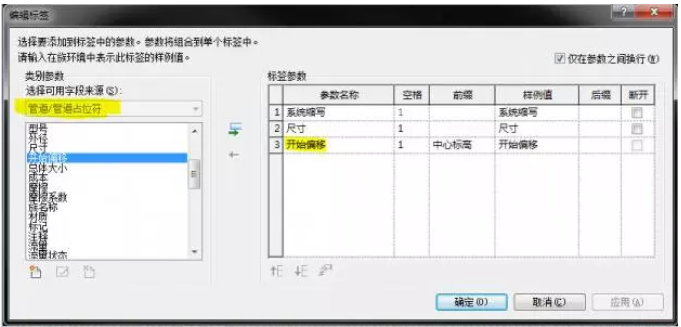

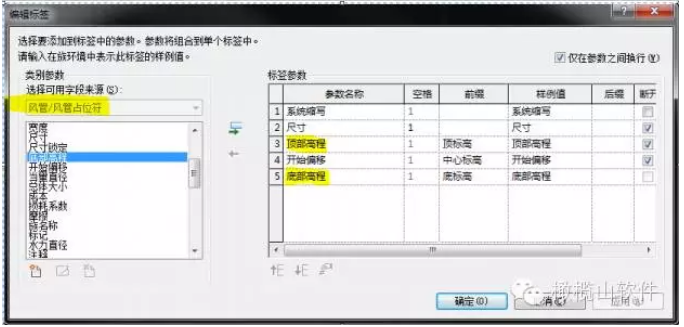

（圖4：管道標簽中沒有字段“底部高程”和“頂部高程”，風管有）
3、雖然在明細表中可以用“計算值”，通過“反轉立面”添加“管底標高”，然而無法用標記族提取。

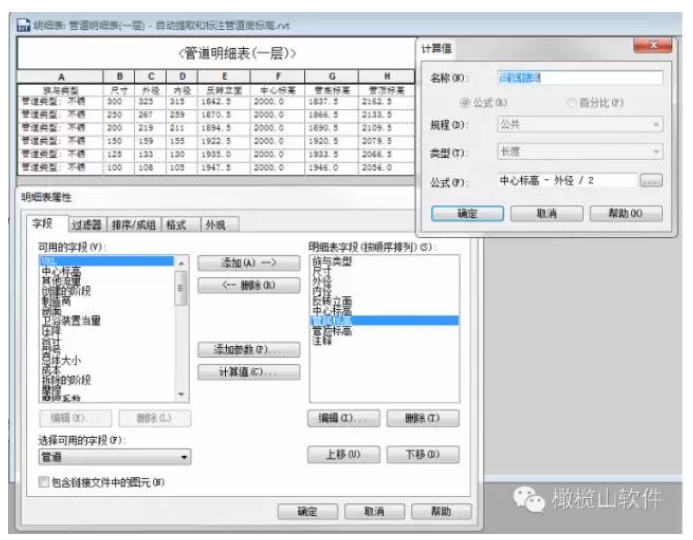

（圖5：明細表中用“計算值”添加管底標高）
4、有人會說，用“高程點”可以自動標注管道“底標高”和“頂標高”。但是高程點是系統族，無法修改格式，不符合制圖標準，而且管道標注一般要包括：系統縮寫、公稱直徑（或外徑+壁厚）、中心標高（或底標高），用高程點標注，就得分成兩個標注，而不是一個綜合標注。

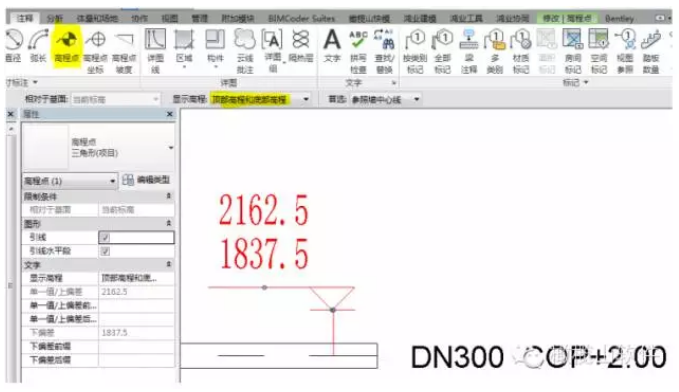

（圖6：用高程點標注的“底標高”和“頂標高”）
5、當然你可以像AutoCAD中一樣，用“文字”手動標注管道（底標高的數值是手工輸入的），但是工作量太大，而且不符合BIM的要求，標注不能隨模型變化而自動更新。一旦模型有變化，手動修改不僅工作量巨大，而且容易弄錯或遺漏。

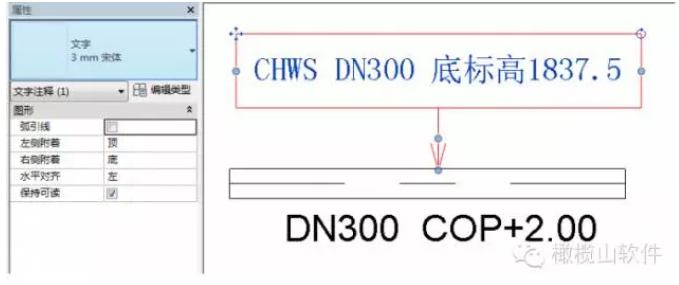

（圖7：用文字標注管道）
（圖8：文字標注不會隨模型修改而自動更新）
6、橄欖山的“加公式”功能正好能解決這個問題，它能通過計算公式給“共享參數”添加“計算值”，而且可以在公式中添加明細表中沒有的字段（例如“偏移量”）。
五、自動提取和標注管道底標高的詳細操作步驟
1、創建共享參數“管底標高”（如果需要標注頂標高，還可以創建“管頂標高”）。
注意：“參數類型”必須選“文字”。

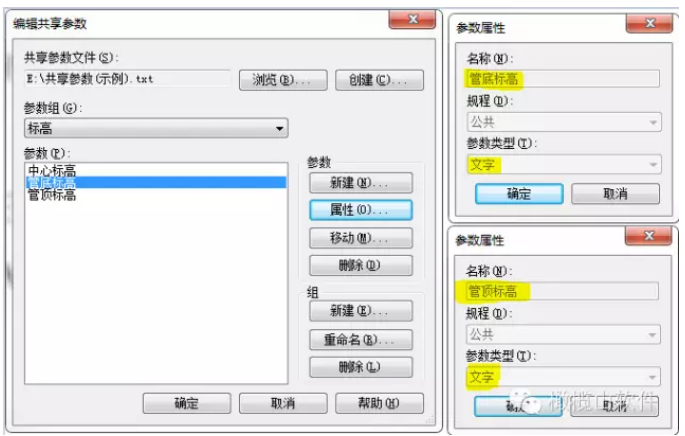

（圖9：新建共享參數）
2、通過“項目參數”將共享參數“管底標高”添加到“管道”。添加之后，在“管道屬性”中會出現共享參數“管底標高”，只不過還沒有數值。
注意：一定要選“實例”，不能選“類型”。

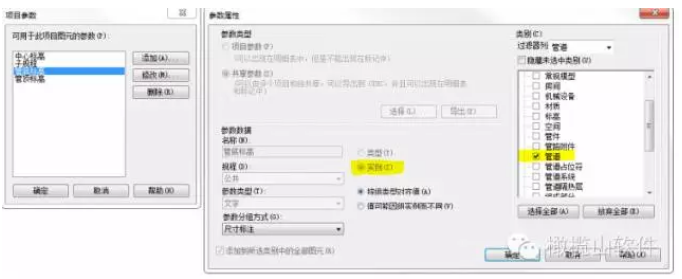

（圖10：給管道添加共享參數，要選“實例”）

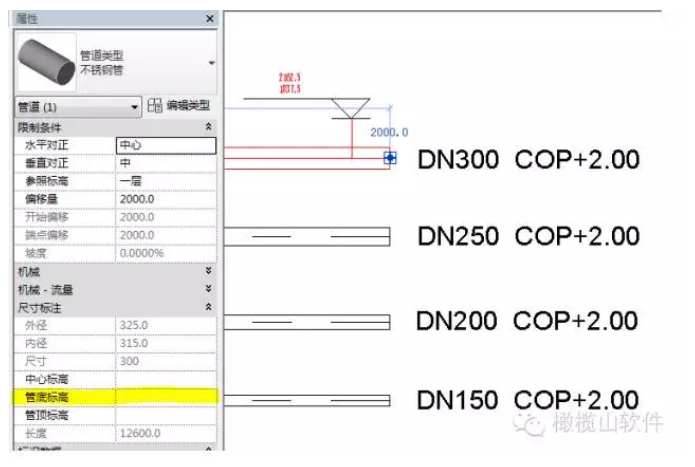

（圖11：在“管道屬性”中會出現共享參數“管底標高”）;
3、創建管道明細表，并在字段中添加共享參數“管底標高”。

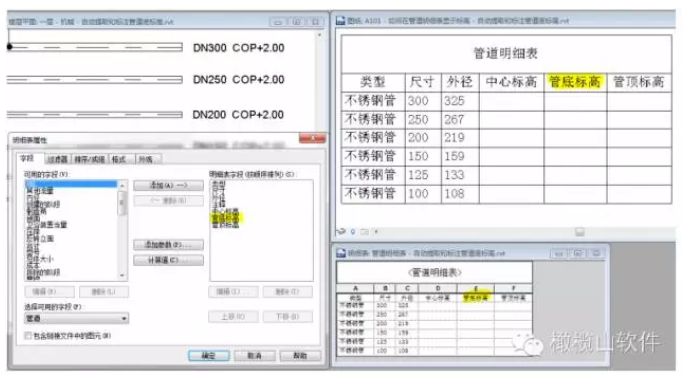

（圖12：創建管道明細表）
4、用橄欖山給共享參數“管底標高”（中心標高、管頂標高）添加計算值。
重要說明：公式中要添加參數“偏移量”（或開始偏移量），但“偏移量”是無法添加到明細表字段中的，因此不能用“雙擊”的方法添加到公式中，只能手動輸入，要記得加中括號[]。
（圖13：給共享參數“管底標高”添加計算值）

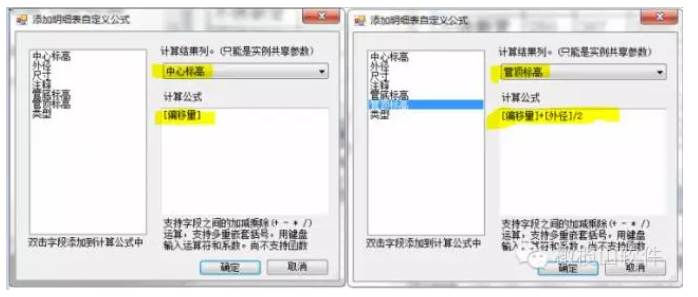

（圖14：給共享參數中心標高和管頂標高添加計算值）
（圖15：添加計算值后，明細表和屬性中都有數值了）
5、創建“管道標記族”，在標簽的字段中添加創建好的共享參數“管底標高”及其它參數。

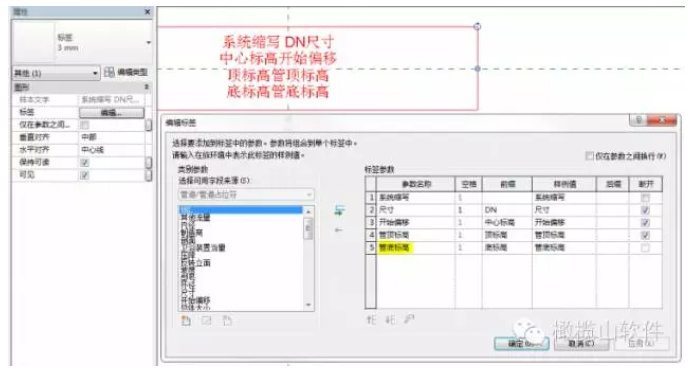

（圖16：創建“管道標記族”）
6、將“管道標記族載”入項目，并標記管道。可以看出標注中管道標高同“屬性”中一致，同“高程點”標注的標高也是一樣的。

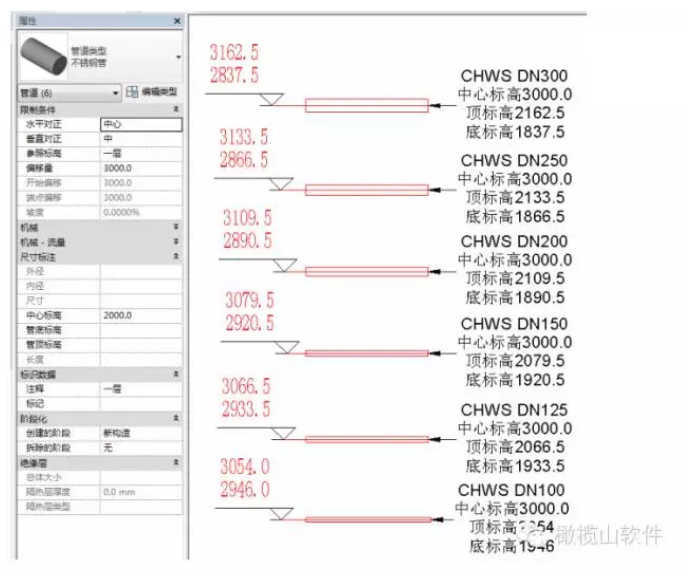

（圖17：標記族自動提取并標注管道底標高）
（說明：圖17中標記族的“中心標高”提取的是“偏移量”，不是共享參數“中心標高”。）
六、更新管道底標高（頂標高）
1、目前橄欖山的“加公式”功能還不能自動更新“計算值”，需要手動更新。
2、當管道尺寸和標高修改了，或者創建了新的管道，記得要在管道明細表中，重新使用橄欖山的“加公式”來計算管道標高。
3、其實操作很簡單，重新計算（用時大約1分鐘）之后，明細表會自動更新，管道屬性會自動更新，標注也會自動更新，都不要手動調整了。
4、示例：將管道偏移量由“2000”改成“3000”，看看“管底標高和管頂標高”是否會變？
可以看出，偏移量修改成3000之后，“底標高和頂標高”都沒有變（中心標高提取的是偏移量，因此變了）。
（圖18：偏移量修改之前）
（圖19：偏移量修改成3000之后，高程點更新了，“標注”中底標高和頂標高沒變）
（圖20：用橄欖山重新計算“管底標高”和“管頂標高”）
（圖21：重新計算之后，標注和屬性中“管底標高”和“管頂標高”都更新了，同高程點一樣了）
編寫一個詳細的教程，真的要花很多精力，如果你覺得有用，請支持或分享，以便讓更多人學習，謝謝！
如需查看原文鏈接，請點擊閱讀原文，此功能近期還會連載歡迎關注此公眾號。
作者：李兵峰
橄欖山資深使用者
轉自EABIM論壇
