    首先我們要知道

    為啥要把DWG文件導入到Revit呢？

    ?翻模需要（作底圖）

    ?做族（提供輪廓）

    怎樣導入？

    ?導入CAD（修改CAD不會對REVIT產生影響，適用于CAD文件不會有變動的情況）

    ?鏈接CAD（CAD改變REVIT也會隨之改變，適合于CAD文件還在修改的情況下使用）

    項目導入CAD底圖步驟

    1、CAD前期操作

    1 降低版本

    如果你使用的是天正8及以上版本的話，需要將他轉化成天正T3格式，在圖形導出界面操作。

    2 優化圖面

    關閉顯示多余的圖層。

    3 清理多余的項目

    快捷鍵PU，請多操作幾次，直至全部清理按鍵呈灰色狀。

    4 提取圖紙

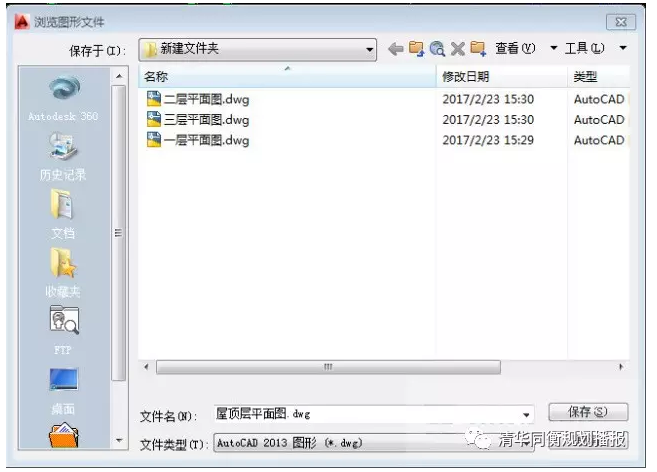

    通常一個項目文件中包含多張圖紙，如“一層平面圖”、“二層平面圖”等等，這時候就需要將他們一一提取出來并依次導入到revit不同的視圖中。期間可以使用CAD的外部塊工具（快捷鍵：W）進行“一一提取”

    5 對做好的塊進行二次檢查，確保沒有遺漏。

    2、導入CAD

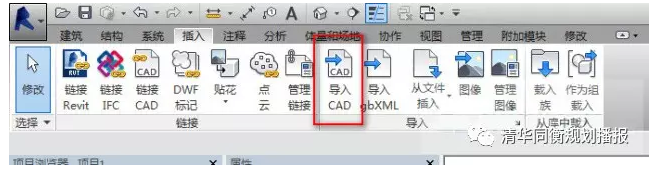

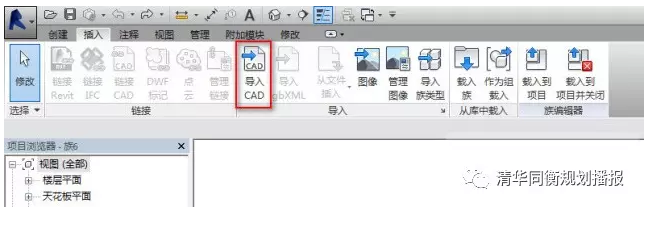

    插入→導入CAD

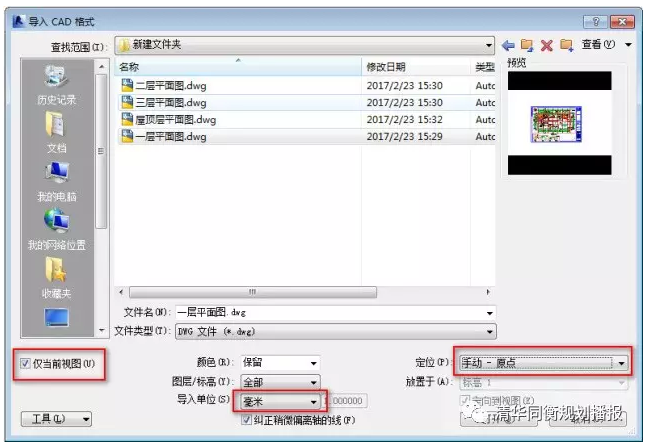

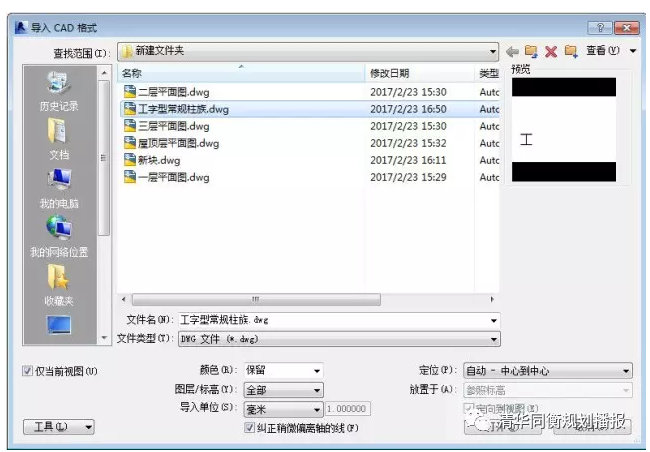

    選擇你需要的圖紙（如：一層平面圖）；

    勾選僅當前視圖（它可以讓你的圖紙只在這一圖層上顯示！！重點重點）；

    顏色選擇“保留”，喜歡黑白的同學可以下拉選擇“黑白”；

    圖層/標高選擇“全部”；

    導入單位選擇“毫米”；

    定位選擇“手動”(建議)；

    確認“打開”導入CAD就完成了。

    3、鏈接CAD

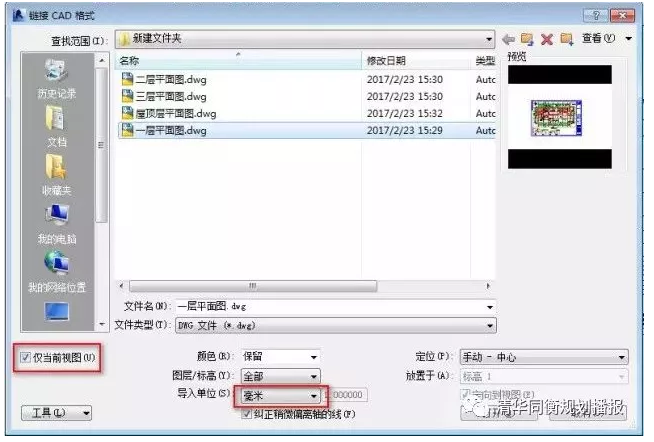

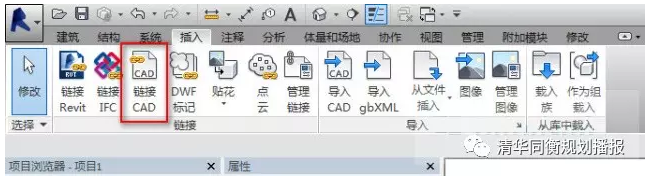

    插入→鏈接CAD

    此處與導入選項相同（記得勾選僅當前視圖哦！^_^）

    將鏈接的CAD圖手動放置在需要的地方即可。

    做族導入CAD底圖步驟

    在建族階段將CAD文件導入REVIT的方式有兩種：

    ?先放樣再導入CAD；

    ?先導入CAD再放樣。（這里用新建工字型常規柱族進行演示）。

    先放樣再導入是先繪制好一條路徑再導入CAD文件，它適用于清圖較完全的CAD文件。

    先導入再放樣是指先導入CAD文件，然后放樣繪制路徑，后面通過拾取線的方式拾取主體。

    1、先放樣再導入CAD

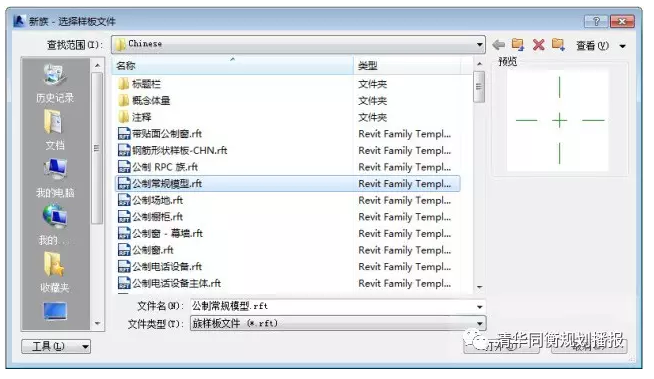

    新建族→公制常規模型→打開

    創建→放樣→繪制路徑：繪制一條豎向的直線

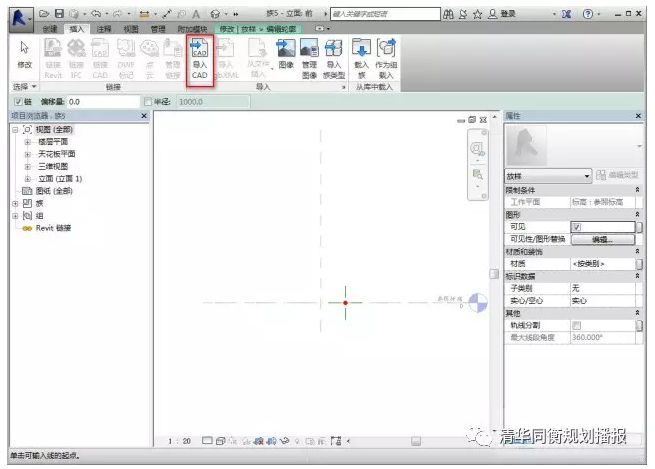

    跳轉到工作平面，導入CAD

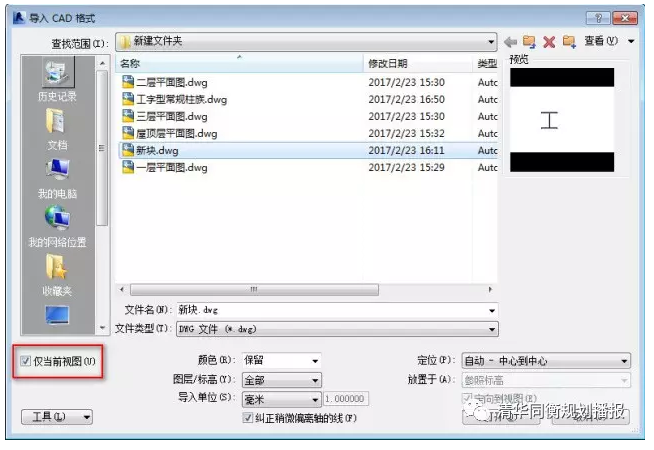

    選擇需要的CAD圖，其他條件與翻模時導入CAD選項一致，確認打開。

    （僅當前視圖，勾選，勾選，勾選，重要的事情說三遍，一定要記得啊！！）

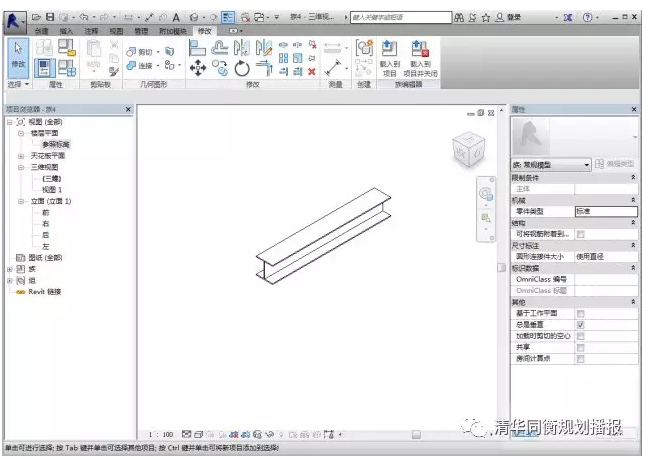

    確認→完成編輯

    2、先導入CAD再放樣

    新建→族→公制常規模型→打開→插入→導入CAD→選擇需要的CAD圖→打開

    創建→放樣→繪制路徑→跳轉到工作平面→拾取線

    確認→完成編輯

    一些注意事項

    CAD部分

    在導圖過程中可能會遇到導入的圖形離中心太遠，有可能是因為CAD文件中所需文件離坐標軸較遠，可以通過將所需文件移動到坐標軸附件，再重新做塊，重新導入Revit。

    Revit部分

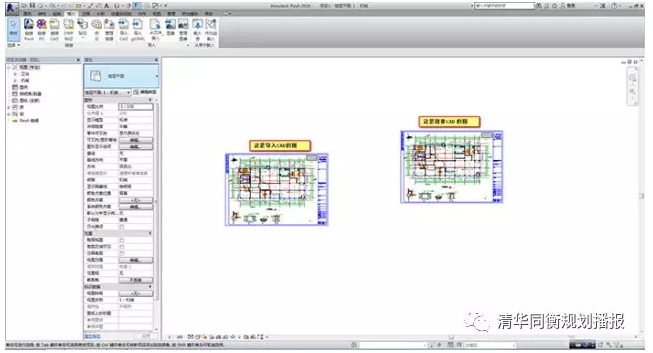

    在繪圖中當你跳轉到其他平面時發現有多個CAD圖時有可能是在導入是沒有勾選僅當前視圖這一項，記住在導入時一點要勾選僅當前視圖，否則太多圖會影響你的判斷。
