    隨著BIM技術與應用深度的不斷發展，對BIM模型的數據準確性要求也越來越高，所以常常會需要對構件的各項數據信息進行逐一檢查，筆者最近在利用國內使用頻率較高的Revit檢查構件信息時發現，軟件無法快速的區分“已經查看”與“還未查看”的構件，這是因為Revit沒有提供快速標記（這里的標記，是指快速的將一類構件的不同實例進行區分）的功能。

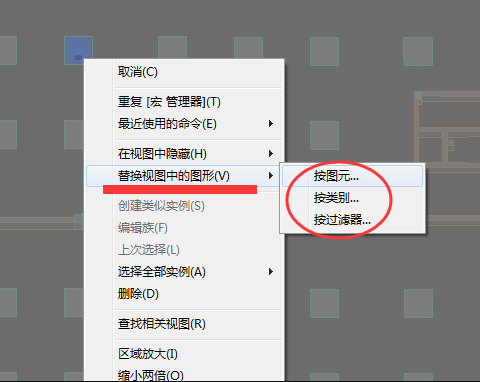

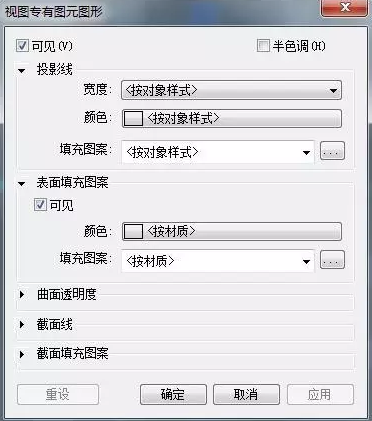

    目前對構件的標記，通常是利用“替換視圖中的圖形”功能，以修改“視圖專有圖元圖形”的方法來實現，也就是說，每次對某視圖中的構件進行改色改線性改填充等工作，都需要進行一系列的重復操作，雖然可以通過設置選擇集等方法優化，    但仍然費時費力。

    有沒有辦法解決這個無論什么專業都需要常常使用的問題呢？

    JZFZBIM：有！

    所以今天就給大家分享一下如何利用Revit提供的API接口，實現快速修改構件在視圖中的各項顯示內容。為了方便沒有開發經驗的用戶使用，我們這次通過Revit宏命令來實現上述功能，無需額外安裝任何編程工具，對于宏命令在Revit中應用不熟悉的朋友們也可以借這個機會了解一下。(Revit宏命令API與RevitAPI一致，故以下代碼可直接用于Revit平臺的二次開發以實現更多功能。)

    Revit中宏命令的位置是在“管理”選項卡中的“宏模塊”，點擊宏管理器即可進入，如下圖所示。

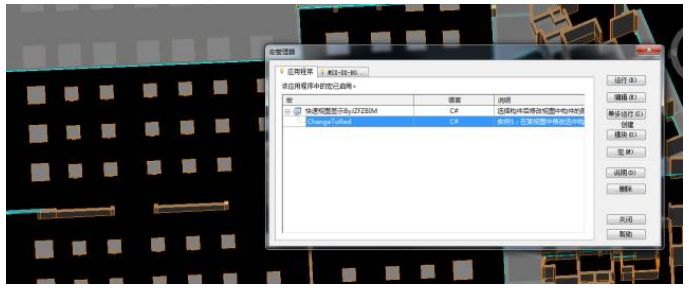

    進入宏管理器后，依次點擊“模塊”“宏”命令以創建新的宏（詳細信息可參考相關教程），如下圖所示（可點擊圖片查看大圖）。

    之后即可進入程序編輯界面，如下圖可以看到，編輯器中已經自動生成了用于生成插件的基礎代碼，我們只需要將我們用于實現功能的代碼加進去即可。

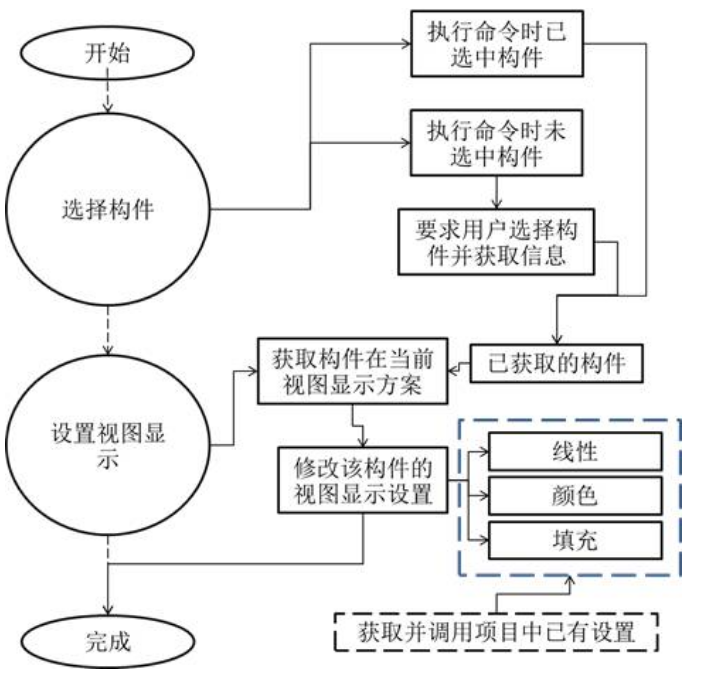

    整個插件的開發流程如下圖所示，整個插件主要是利用RevitAPI中提供的Document類中的Pickobject方法實現選擇功能以及OverrideGraphicSettings類用于實現替換視圖顯示功能。文章末尾會附上該插件的完整源代碼，有興趣的朋友可參考查看。如果不想深究代碼的意義，可直接復制粘貼源代碼，把命名空間與類的名稱改成您自己的，即可使用對構件進行變色標記的功能。另外，可以通過修改一些變量可以實現更多的應用（例如修改color1變量為其他顏色，修改patternElementName變量為其他填充類型名稱等）。編輯完成后，鼠標在“解決方案”位置點擊右鍵，選擇重新生成解決方案即可完成開發工作。

    順利生成插件以后，選擇對應的插件名稱，點擊“運行”就可以快速的進行構件變色、變填充的操作了。

    運行插件以前：

    運行插件以后:

    這些代碼，也可靈活運用于根據構件的數據快速的自動生成圖面表達（例如根據樓板標高對樓板進行不同的圖案填充）等。
