旋轉樓梯是我們經常會碰到的東西，我們今天帶來了旋轉樓梯的繪制，本期是在前幾期旋轉樓梯介紹上的一個升級版，這種樓梯我們經常會在一些高檔的住宅和公寓中見到，今天我們就帶來它的簡單畫法，不需要再花費時間一個一個的去畫踏板了，讓我們繼續往下看！
我相信很多人碰見這種樓梯都會去一個一個的去繪制踏板來拼接成這種效果，這樣無疑是一種很浪費時間的畫法，今天我們就來使用樓梯命令來完成它！
接下來各位小伙伴就跟著我來一起看看吧！
首先我們需要新建項目樣板，在這里我們選擇「建筑樣板」

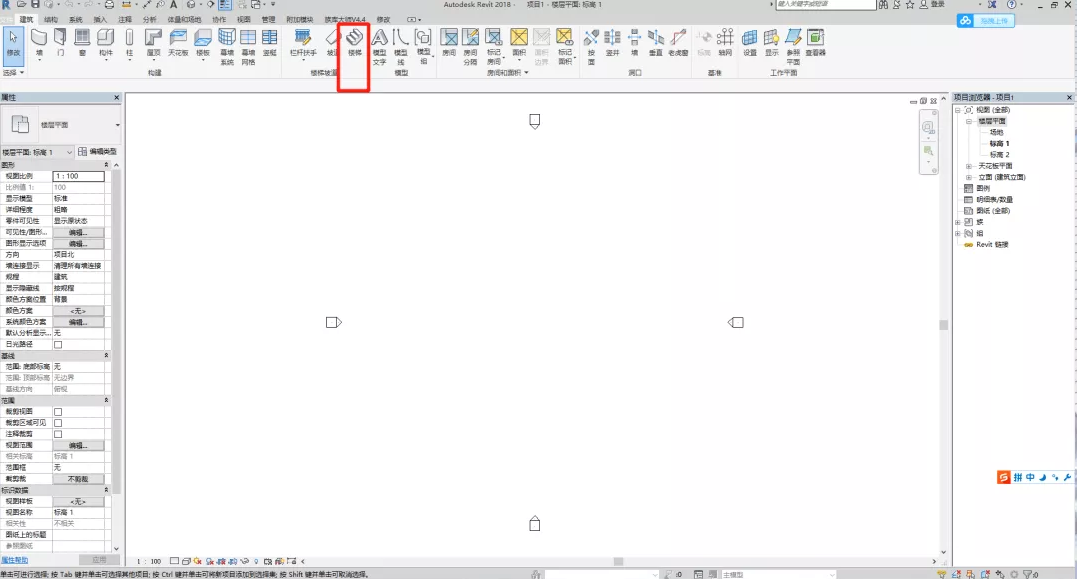

在建筑選項卡下選擇樓梯繪制命令。

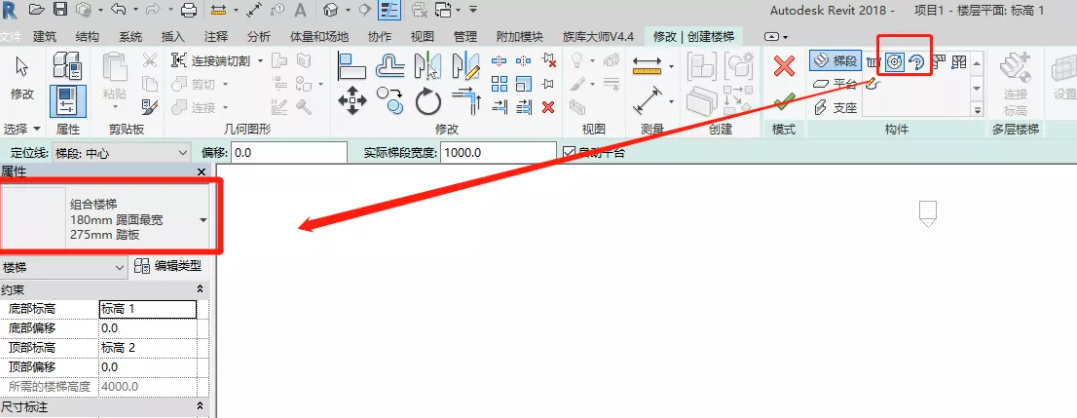

選擇繪制旋轉樓梯，兩種旋轉樓梯的繪制區別在這里小編就不再演示了。
注意：在此處繪制時需要使用的樓梯類型為組合樓梯。
接下來大家根據自己的需求繪制一個旋轉樓梯，在這里樓梯繪制參數小編選擇默認值，并沒有修改。

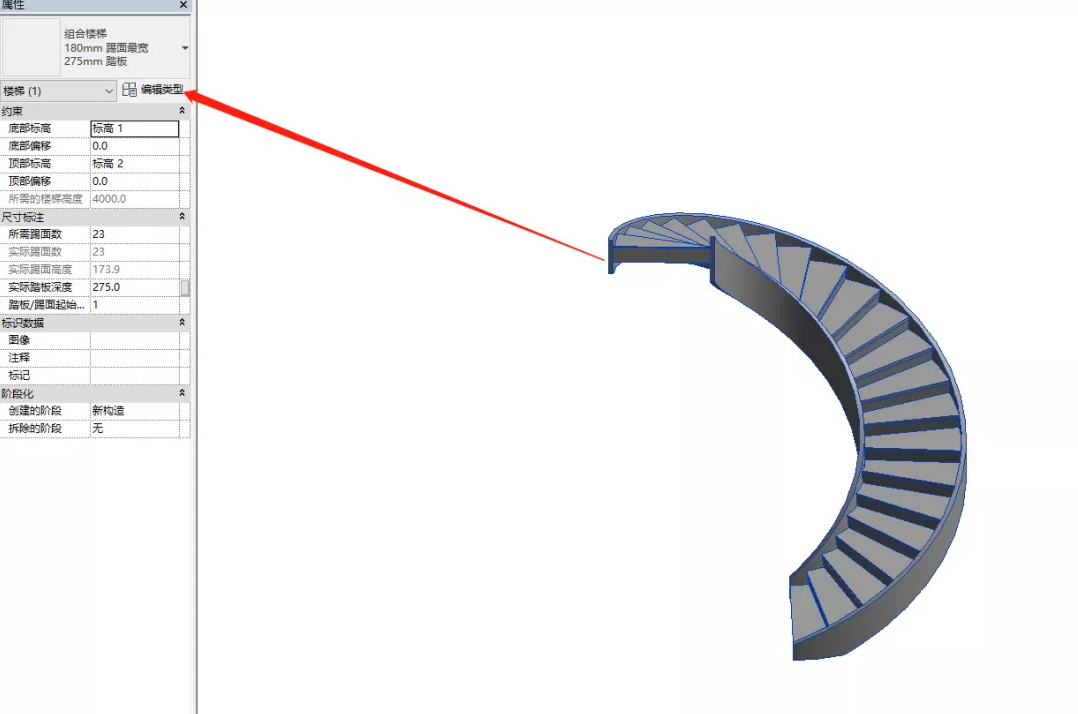

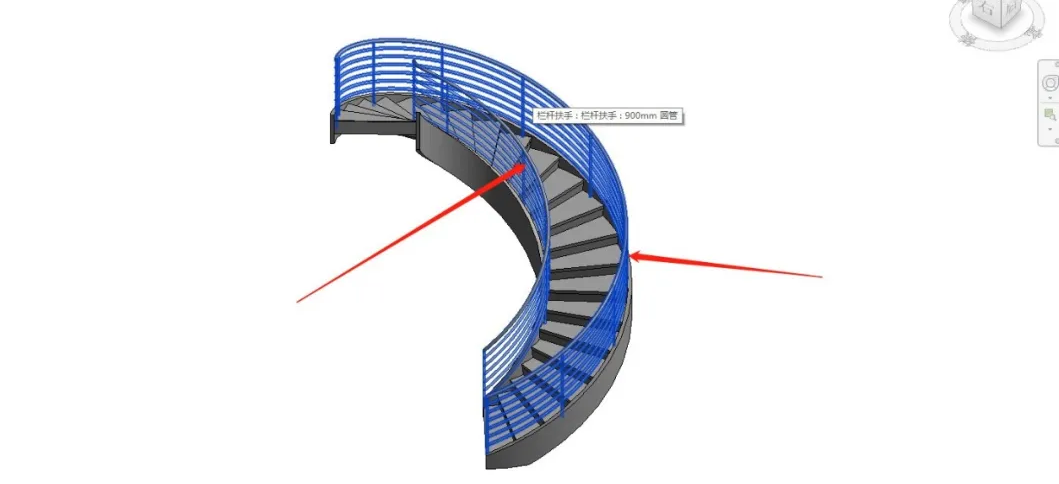

在繪制完成后我們需要將多余的欄桿選中并且刪除它。接下來選擇繪制完成的樓梯點擊『編輯類型』。

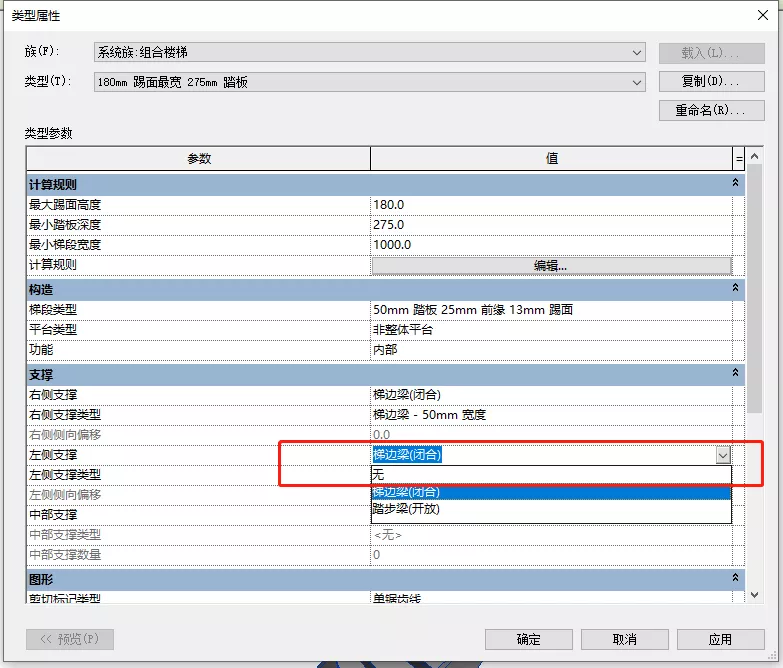

在『編輯類型』里將樓梯的左側支撐修改為“無”，修改完成后我們可以看到樓梯的左側梯邊梁已經消失了。
接下來我們需要點擊『梯段類型』后，進入梯段編輯，將『梯面』后的對鉤取消，并且修改踏板材質即可完成旋轉樓梯的編輯。

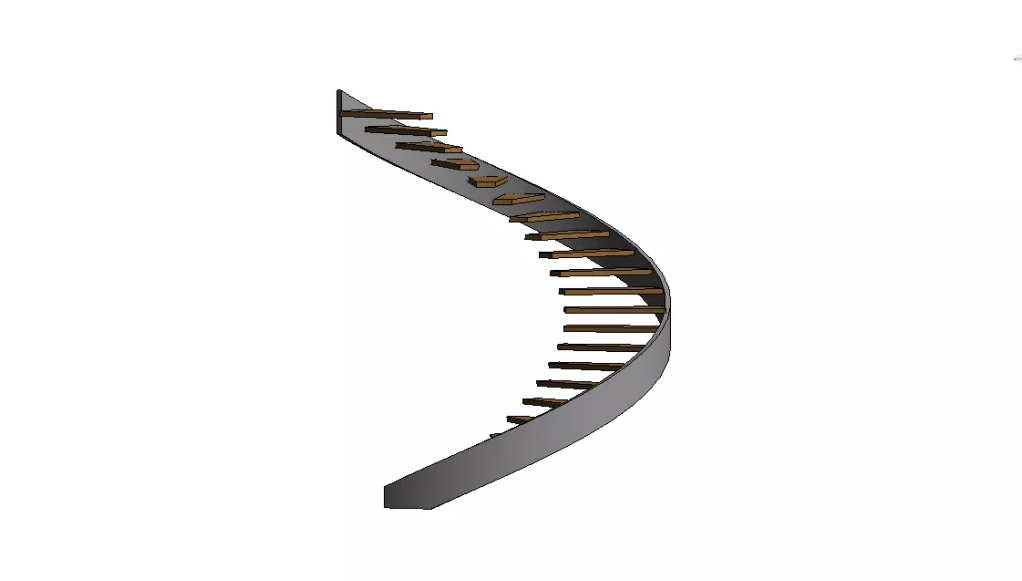

最后我們可以進入三維試圖查看，完成后如下圖所示！
