    拒絕紙上談兵，提升操作技巧，從點滴開始積累。今天我們來學習Revit實操小技巧之土建建模中結構梁的創建

    結構梁的創建

    本節完成結構梁創建，這些工作在結構選項卡中完成，使用“梁”時必須先載入相關的梁族文件，接下來以本樓建立結構梁模型為例，介紹梁模型的創建方法。

    (１)打開“模型第三章＼結構模型＼ＪＨＣ—２２＃Ｓ—１.０(結構柱創建).ｒｖｔ”項目文件。切換至標準層“７Ｆ”(七層)結構平面視圖，檢查并設置結構平面視圖“屬性”面板中“規程”為“結構/協調”。

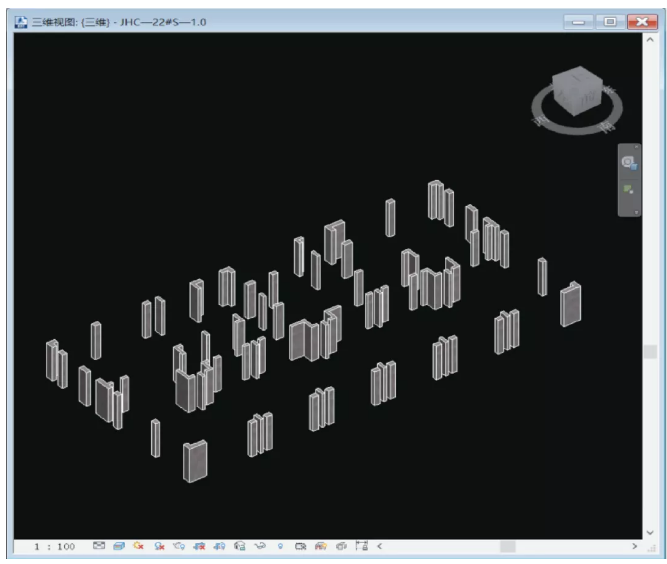

    圖1本層結構異形柱

    (２)在“Ｓ—７Ｆ—１７.４８０”結構平面視圖中，點擊“屬性”選項欄中“視圖范圍—編輯”修改此視圖的視圖范圍，使其能達到繪制的梁內的剖切面，在視圖中顯示出梁的模型，如圖2所示，設定為“頂”與“剖切面”，偏移量分別設定為“２８００、２７００”。

    圖2視圖范圍的設置

    (３)單擊功能區“結構—梁”命令，自動切換至“修改｜放置梁”上下文選項卡中。在類型選擇器中選擇“混凝土—矩形梁”族，類型選擇“３００×６００ｍｍ”(或其他類型均可以)，如圖３所示

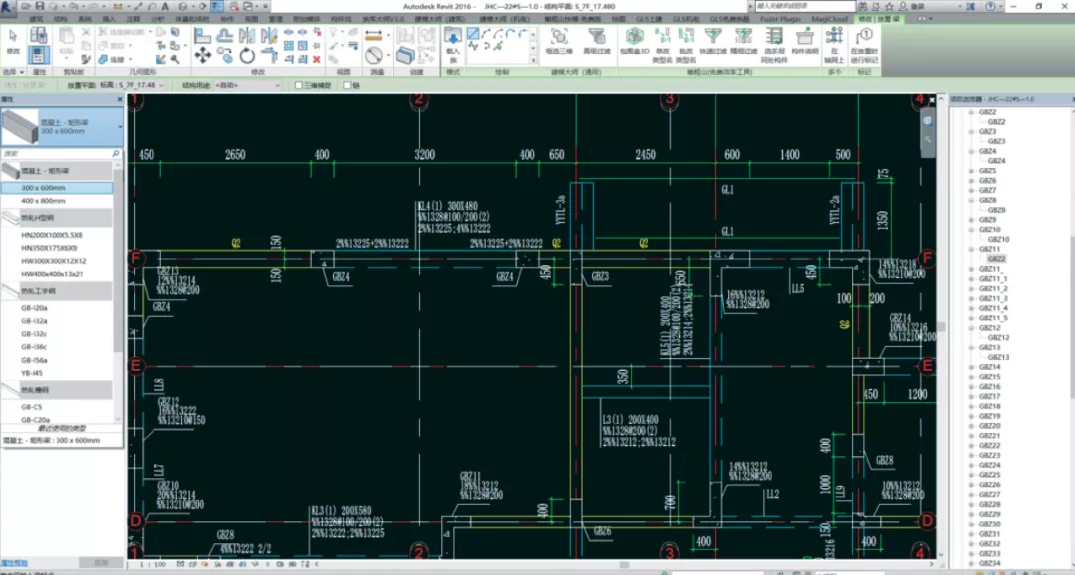

    圖3結構梁類型選擇

    (４)點擊“屬性—編輯類型”，彈出“類型屬性”對話框，復制并新建名稱為“３００×４８０ｍｍ”的梁類型，如圖4所示，修改類型參數中的寬度為“３００”，高度為“４８０”，完成后，單擊“確定”按鈕退出“類型屬性”對話框

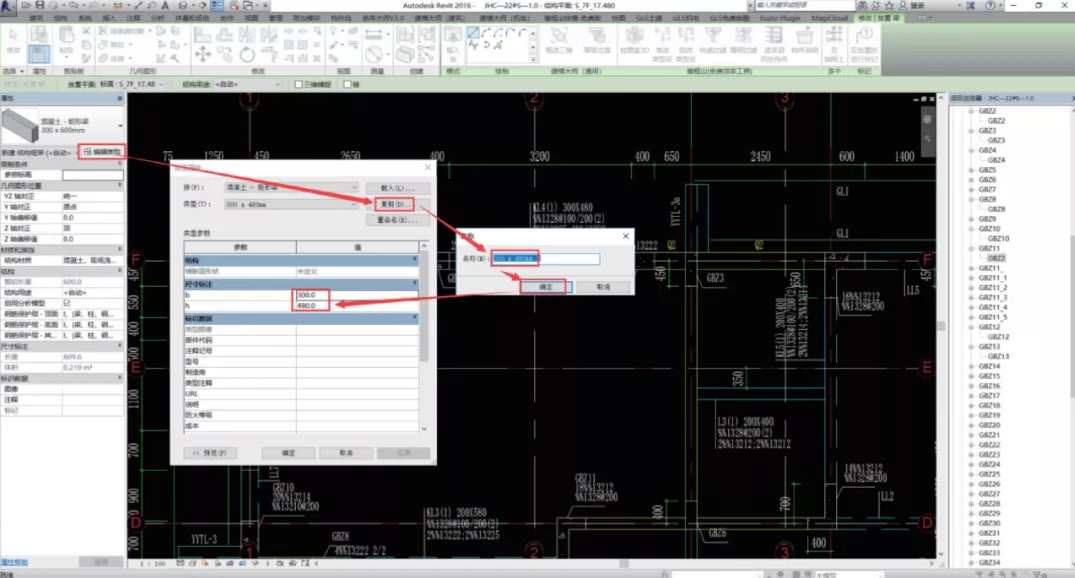

    圖4結構梁的類型復制

    (５)如圖5所示，選擇“繪制”面板中的繪制方式為“直線”，設置選項欄中的“放置平面”為“Ｓ—７Ｆ—１７.４８０”，不勾選“三維捕捉”和“鏈”選項，確認“屬性”面板中“Ｚ方向對正”設置為“頂”，即所繪制的結構梁將以梁圖元頂面與“放置平面”標高對齊

    圖5結構梁選項欄設置

    (６)如圖6所示，移動鼠標繪制ＫＬ４結構梁

    圖6繪制ＫＬ４結構梁

    提示：若梁與ＣＡＤ底圖所示梁邊線不能重合，可對所建梁作對齊處理。使用“對齊”命令，進入對齊修改模式，移動鼠標到結構柱外側邊緣位置，單擊鼠標左鍵，作為對齊的目標位置，再次在梁外側邊緣單擊鼠標左鍵，則梁外側邊緣將與柱外側邊緣對齊，如圖7所示:

    圖7對齊命令的使用

    (７)使用類似的方式，繪制“Ｓ—７Ｆ—１７.４８０”結構平面視圖其他部分的梁,結果如圖8所示

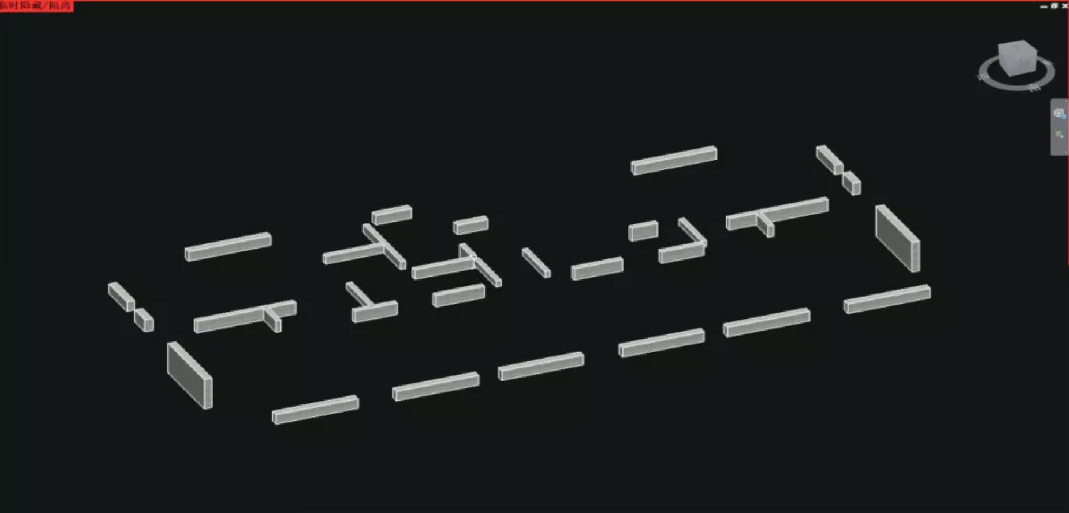

    圖8本層結構梁繪制完成

    (８)保存該項目文件.
