在做項目過程中,一些特殊的場景中,有時候梁并不是正放的,下面來講解如何繪制斜梁的技巧。

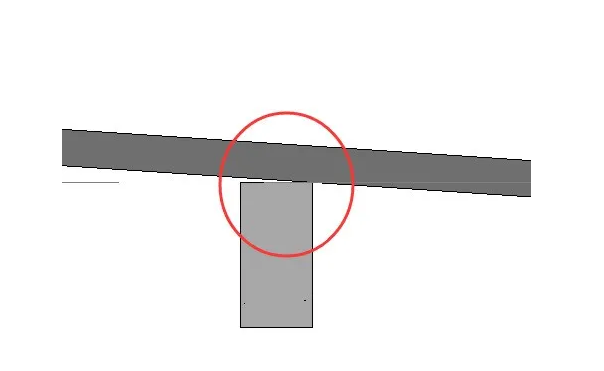

方法一:要將梁旋轉至與樓面正交,如圖所示。

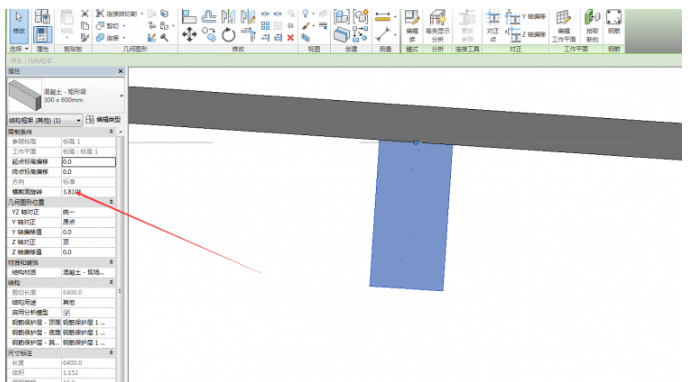

選擇梁,在屬性欄中將橫截面旋轉角度修改為樓面與水平面夾角一致即可(角度可以設置正負值),如圖所示。

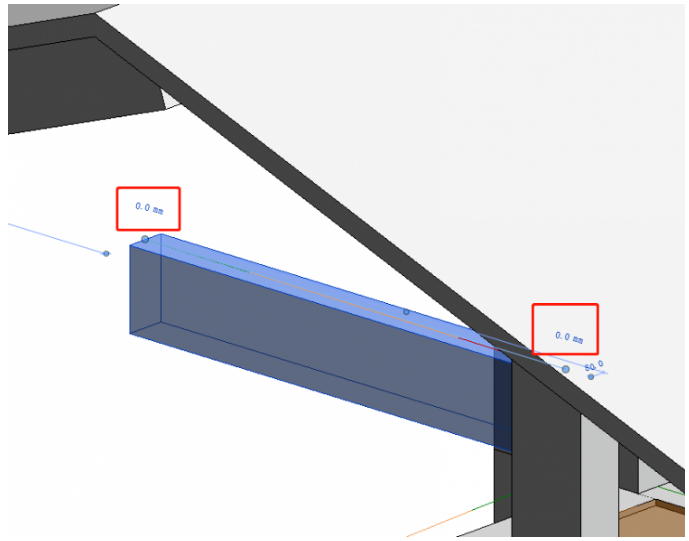

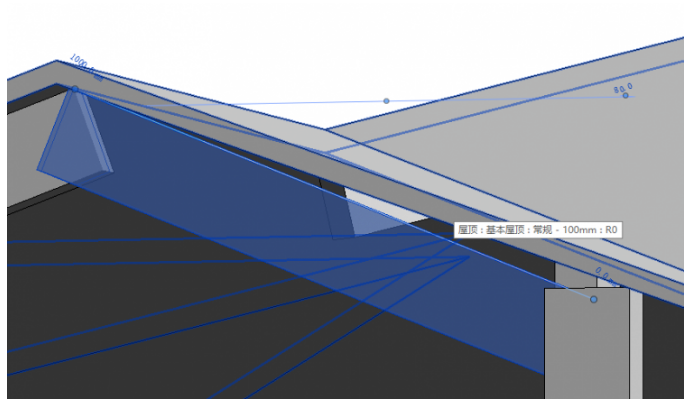

方法二:選中繪制完成的梁,通過修改梁起始點、終點的值來達到繪制斜梁的目的,此處一端偏移值設置為1000mm,如圖所示。
