    眾所周知，有固定厚度的墻體，可以很輕松通過Revit創建。

    那么，對一些沒有固定厚度的異形墻，如古城墻，需要如何創建呢？

    總體思路是：用“內建模型”命令的“實心拉伸（融合、旋轉、放樣、放樣融合）”和“空心拉伸（融合、旋轉、放樣、放樣融合）”工具創建內建族。

    具體步驟如下：

    1）新建墻類別：

    建立F1、F2兩層標高，在F1平面視圖中，單擊“建筑”選項卡下“構建”面板中“構件”工具的下拉三角箭頭，從下拉菜單中選擇“內建模型”命令。

    在彈出的“族類別與族參數”對話框中，選擇族類別“墻”單擊“確定”。

    在彈出的“名稱”對話框中入“古城墻”為墻體名稱，單擊“確定”打開族編輯器進入內建模型模式。

    2）繪制定位線：

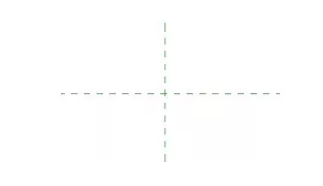

    單擊“基準”面板中的“參照平面”工具，繪制一條水平和垂直的參照平面。

    3）拉伸墻體：

    單擊“創建”選項卡下“形狀”面板中的“拉伸”工具，進入“修改｜創建拉伸”子選項卡。

    設置工作平面：城墻的拉伸輪廓需要到立面視圖中繪制，所以需要先選擇一個繪制輪廓線的工作平面。單擊“工作平面”面板中的“設置”命令。

    在“工作平面”對話框中選擇“拾取一個平面”，單擊“確定”。移動光標單擊拾取垂直的參照平面。在“轉到視圖”對話框中選擇“立面：東立面”，單擊“打開視圖”進入東立面視圖。

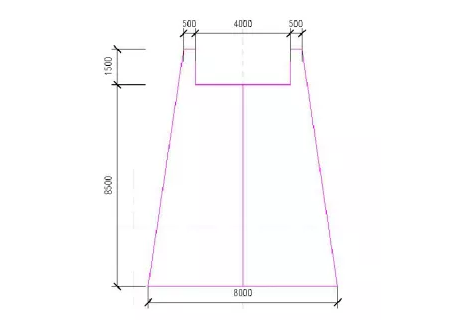

    繪制輪廓：在“繪制”面板中選擇“線”繪制工具，以參照平面為中心按下圖所示尺寸繪制封閉的城墻輪廓線。

    拉伸屬性設置：在左側“屬性”選項板中，設置參數“拉伸終點”值為10000mm，“拉伸起點”值為-10000（城墻總長20m，從中心向兩邊各拉伸10m）。

    單擊參數“材質”的值“按類別”，右側出現一個小按鈕，單擊打開“材質”對話框，從彈出的“材質瀏覽器”中選擇“磚”，單擊“確定”。

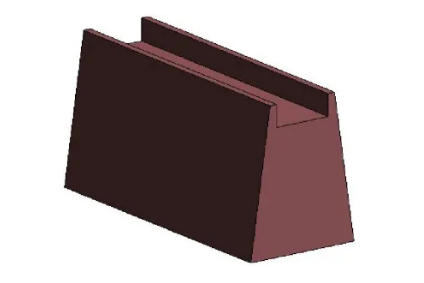

    單擊功能區“模式”面板中的“√”工具，創建了城墻，其三維視圖如下。

    4）剪切墻垛：

    切換窗口到F1平面視圖。在“創建”選項卡中單擊“形狀”面板中的“空心形狀”工具，從下拉菜單中選擇“空心拉伸”命令，進入“修改︱創建空心拉伸”子選項卡。

    注意：此時不要繼續點擊“在位編輯器”面板的“√完成模式”命令。

    設置工作平面：同樣方法單擊“工作平面”面板中的“設置”命令，拾取水平參照平面為工作平面，選擇“立面：南立面”為繪制輪廓視圖。

    繪制輪廓：在“繪制”面板中選擇“矩形”口繪制工具，以參照平面為中心繪制一個500mm*500mm的正方形。

    選擇繪制的正方形，用“復制”工具向右側復制6個正方形，間距1500。然后選擇右側復制的所有正方形，用“鏡像一拾取軸”工具拾取垂直參照平面鏡像左側正方形，結果如下圖。

    拉伸屬性設置：同樣方法在左側“屬性”選項板中，設置參數“拉伸終點”值為4000，“拉伸起點”值為-4000，單擊“確定”。

    單擊功能區“模式”面板中的“√”工具，剛剛繪制的空心拉伸模型自動剪切了城墻，形成垛口。

    5）完成：

    單擊“修改”選項卡下“在位編輯器”面板中的“√完成模型”命令，關閉族編輯器。古城墻創建完畢，其三維視圖見下圖。

    提示：選擇古城墻，單擊“修改︱墻”子選項卡“模型”面板的“在位編輯”工具，可以返回族編輯器中重新編輯修改城墻模型，或拖拽藍色三角控制柄控制。
