Revit項目具有構成項目中模型的所有圖元的內部坐標，這些坐標只能被此項目識別。如果是位置與其他模型或場地無關的獨立模型，那么這樣就足夠了。但是，如果我們希望模型位置可以被其他鏈接模型識別，那么就需要共享坐標了。
我們可以使用共享坐標來建立多個文件相互之間的相對位置，這些相互鏈接的文件可以全部是Revit文件，也可以是Revit文件、DWG文件和DXF文件的組合。
接下來，我們來學習在模型和文件之間建立共享坐標的典型工作流。除此以外，您的特定工作流可能會因項目需求和團隊標準而略有不同。
1.創建Revit項目以將其用作主體模型（主體模型是其他文件和模型鏈接到的模型）。

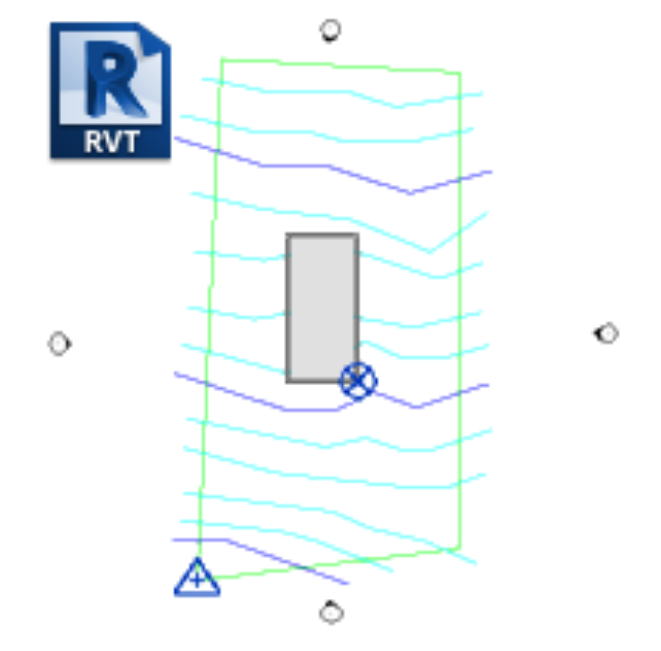

2.在主體模型中，需要執行以下操作：
a.鏈接DWG文件，將其定位為中心到中心。
b.（可選）移動DWG幾何圖形，以根據需要相對于Revit幾何圖形對其定位。
c.獲取DWG文件的坐標。
DWG文件包含場地設計并使用測量坐標系定義柵格坐標。通過獲取坐標，可以從DWG文件中調取柵格坐標，從而定義主體模型中測量點的位置。
3.在主體模型中，根據需要對設計進行建模。

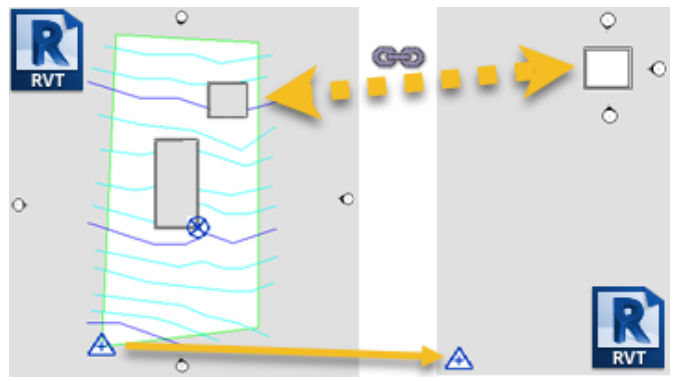

4.（可選）將其他Revit模型鏈接到主體模型中。例如，您可能要鏈接屬于同一項目的其他建筑物的模型。
a.根據需要相對于主體模型對鏈接的模型進行定位。
b.在主體模型中，將坐標發布到鏈接的模型。當保存主體模型時，將使用這些坐標更新鏈接的模型。

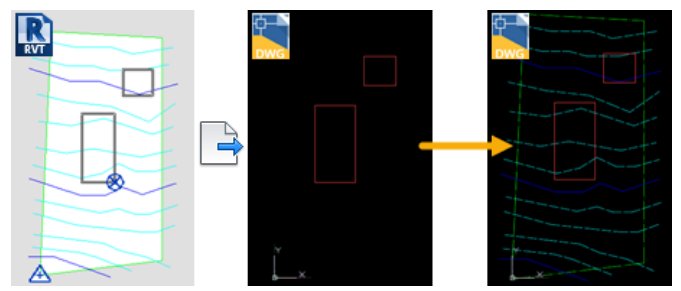

5.（可選）若要為土木工程師提供模型的DWG文件以便他們在繼續工作時將其用作參照，就需要將Revit模型導出到DWG。在“導出設置”對話框中，在“單位和坐標”選項卡上，為“坐標系基礎”選擇“共享”。
此設置可確保當土木工程師打開模型DWG文件時，共享坐標可用于將Revit模型與場地文件正確對齊。

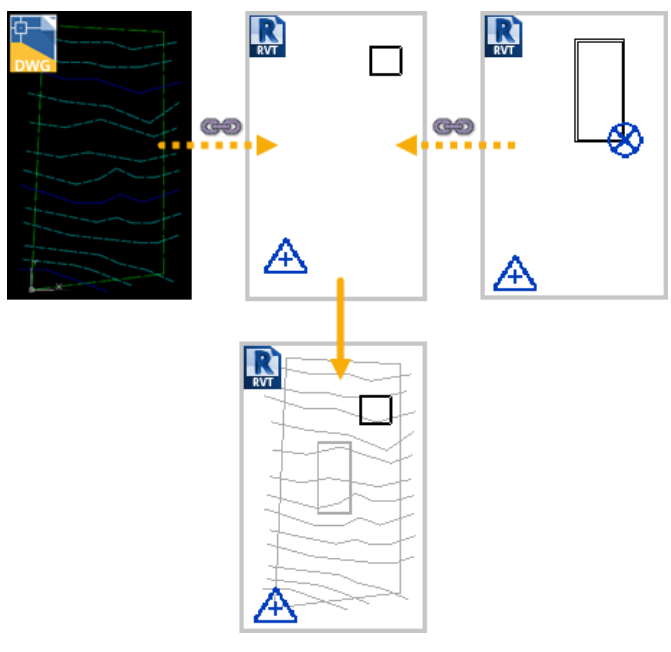

6.（可選）鏈接模型的建筑師若要在繼續工作時獲得場地和主體模型的上下文，建筑師可以將DWG文件和主體模型鏈接到他們的模型。在“鏈接”對話框中，為“定位”選擇“自動-通過共享坐標”。
此設置可確保當建筑師打開模型DWG文件時，共享坐標可用于將Revit模型與場地文件正確匹配。
提示：使用“可見性/圖形”設置以半色調顯示鏈接。
無論何時打開主體模型，它都可反映DWG文件和鏈接模型中的最新更改。共享坐標可以確保模型相對于彼此正確定位。
注意：
1.只能從一個文件中導出共享坐標。這個文件定義了構成該項目的其他所有文件的坐標。從一個文件中獲取坐標后，需要將這些坐標發布給其他文件。
2.在Autodesk360中協作時，我們無法將坐標發布到鏈接的模型中。
