視圖范圍是一個很重要的概念，但是對于初學者，頂和底比較容易理解，那么視圖深度是什么呢？
視圖深度：指定標高間設置圖元可見性的垂直范圍。

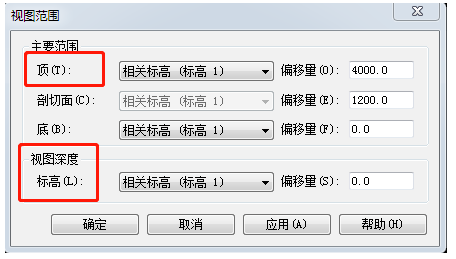

其實更準確的說，視圖的可見范圍是主要范圍的頂部與視圖深度，在這個范圍內的構件正常都是可見的（除了跟剖切面相關類別的構件）如圖1所示。
圖1
關于在項目中視圖深度的應用，個人覺得有兩處值得大家留意一下，如果要更細致的了解，請查閱幫助文件。
在主要范圍底與視圖深度之間的構件，可以點選，但是框選選不中。
需要出圖，或者對線型有較高要求時，這個區域構件可以單獨設置線型線顏色等。
如何設置？

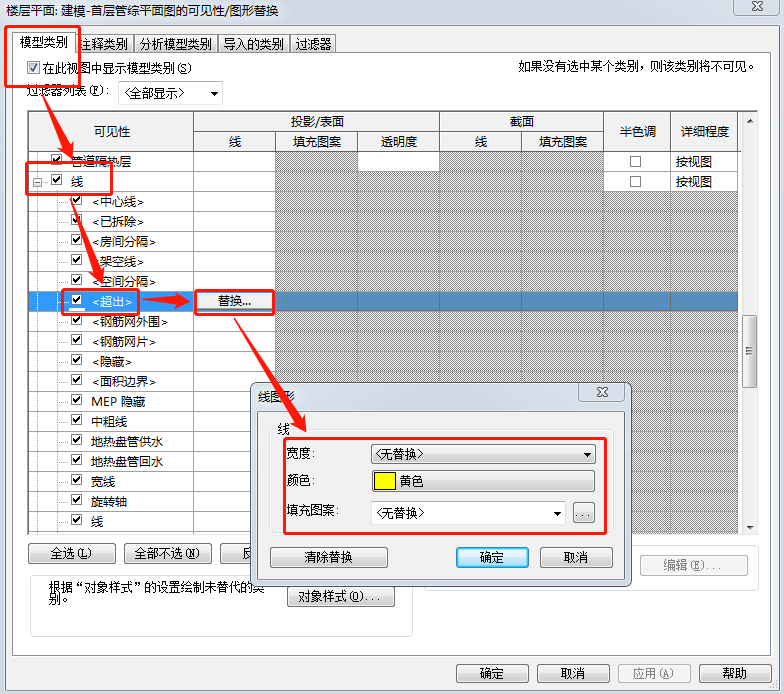

軟件規定，這個區域構件的顯示由vv可見性替換中線下面的超出來控制，如圖2所示。
圖2
設置完成后，視圖中線的顏色線型即發生變化。

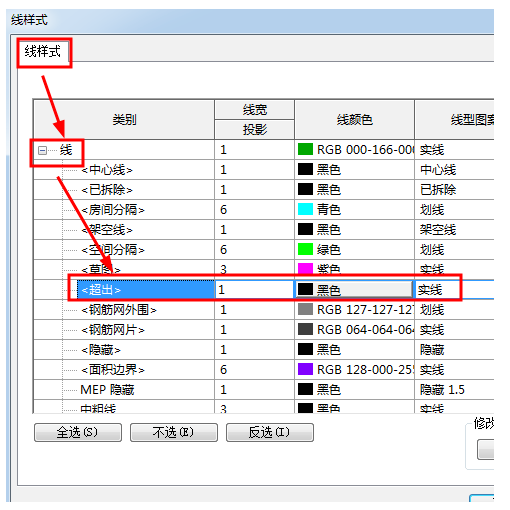

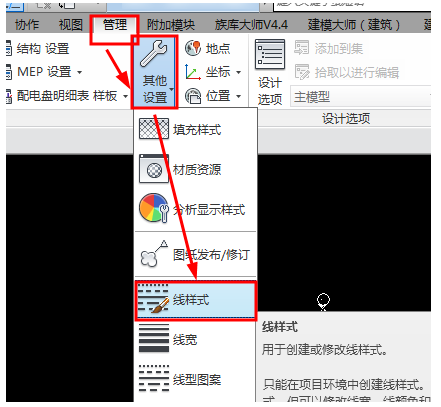

當然，也可以在管理→其他設置→線樣式中對項目中的超出線統一設置，需要注意一下優先級，如圖3、4所示。
圖3
圖4
