在Revit中預制零件除了可以解決預制管段和管件的拆分設計問題外，還有一個非常實用的功能：解決支吊架的自動創建問題。創建過程中，支吊架的尺寸和長度都是可以自適應的，而且可以自動延伸至結構底部。
今天，跟給大家分享一下支吊架的創建和設置技巧。
1.創建支吊架

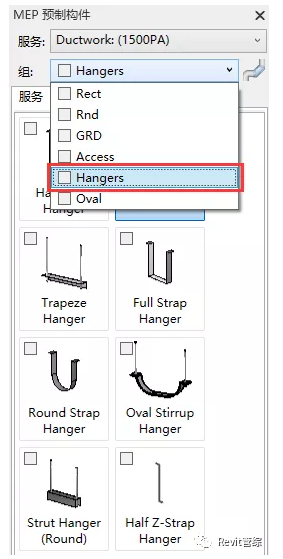

在MEP預制構件窗口中，將族選項設為“Hangers”：

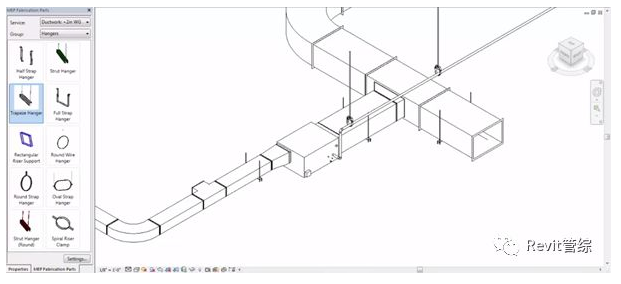

選擇需要的支吊架類型，在相應的風管或管道上點擊創建：
2.支吊架尺寸的自適應

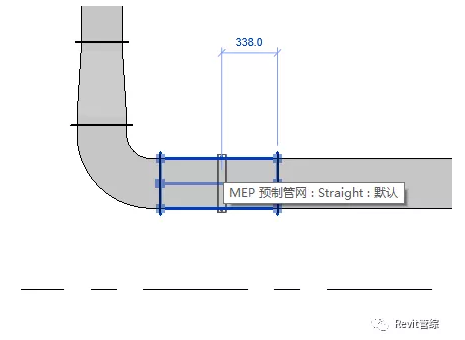

所有的預制支吊架都是支持尺寸自適應的，但必須先將管道轉化為MEP預制管網（普通的MEP管線是不會自適應的）。

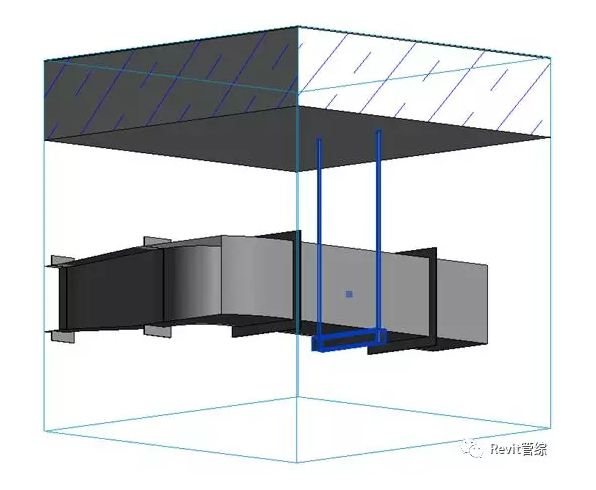

它會根據風管或管道的寬度調節自身長度，更為方便的是還可以附著到結構底部，包括：樓板、梁和屋頂：

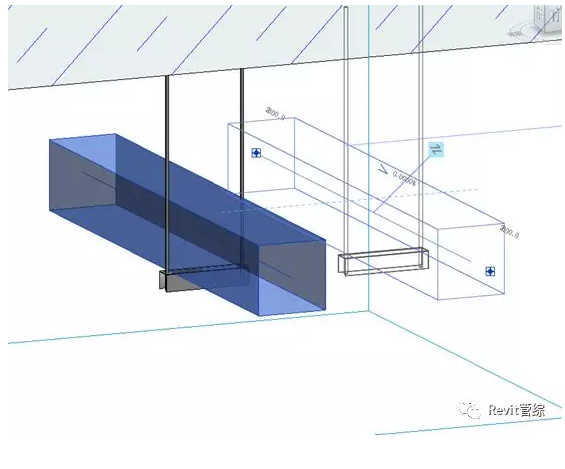

即使移動管道，這些關系依然會被保留：
3.支吊架的尺寸調整

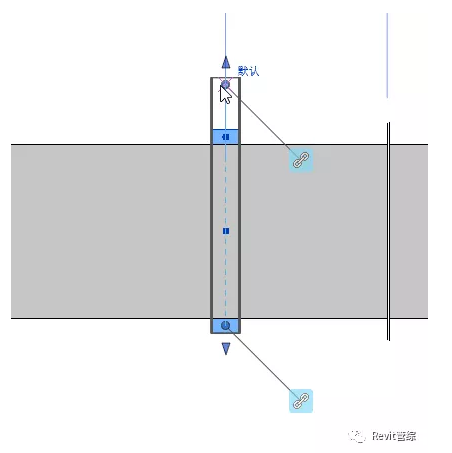

在視圖中選中支架可以通過幾個控件調整支架的尺寸參數，包括：吊桿之間的距離、橫擔的長度、支架的方向等等，另外兩個鏈接圖標還可以獨立控制單個吊桿與結構的依附關系。
