在工業項目中機電管道普遍采用預安裝和預制設計的方式施工，而且隨著裝配式工程的推廣，越來越多的房建項目也開始采用了機電管道預安裝的設計施工方式，因此預制管段的拆分就成了尤為重要的環節。
Revit2017版本開始，已經可以非常方便地對管段進行自動拆分，下面我們一起了解一下具體應用技巧。
1.將管網轉化為MEP預制零件
在拆分管段前首先我們需要將其轉化為MEP預制零件。

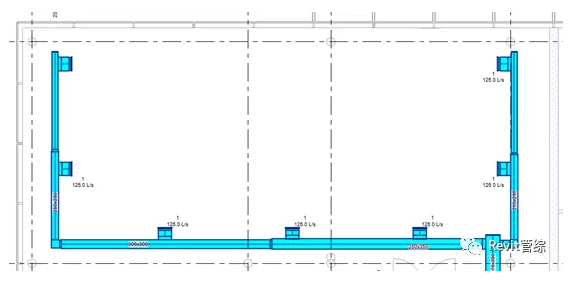

選中需要轉化的MEP管網，按Tab鍵可以快速選中相連系統：

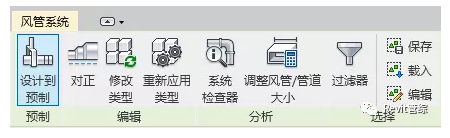

使用Revit功能面板中“修改”>“預制”>“設計到預制”功能：

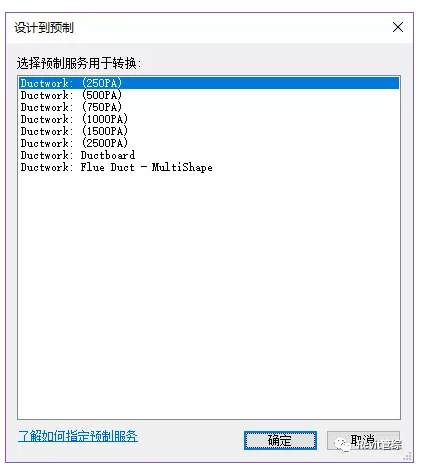

在預制配置零件系列中，找到需要的類型并點擊確定：

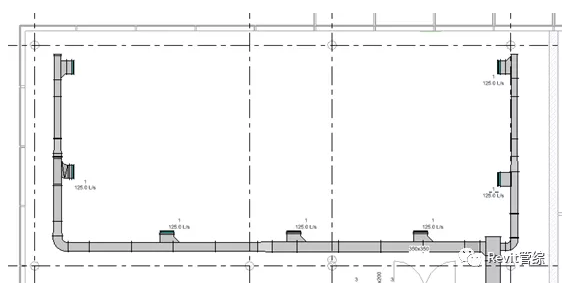

預制零件轉化完成：
2.拆分預制管段
再次選中MEP管網，按Tab鍵快速選中相連系統；

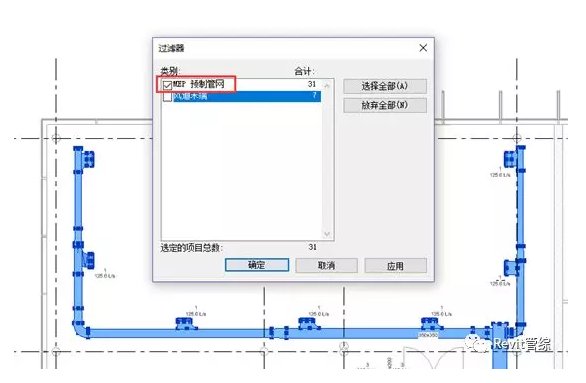

選中以后通過右下角的過濾器功能剔除MEP預制管網以外的其他構件：

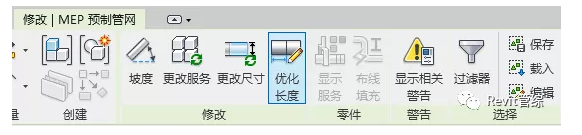

使用Revit功能面板“修改”>“修改”>“優化長度”功能：

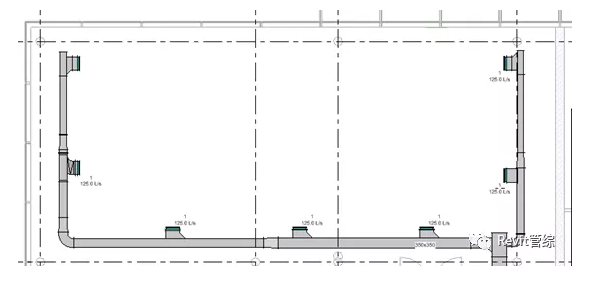

這樣MEP預制管網的拆分完成了：
如果對于末端預留長度的位置不合適，你還可以選中以后，點擊“重新定位零件”控件，將其換到另一端：
3.修改管段長度

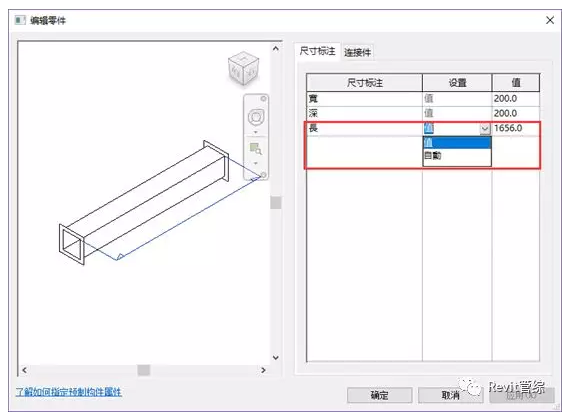

選中MEP預制管道，在其屬性面板中點擊“編輯零件”，可以修改其長度、寬高尺寸等：
注意：有些零件在連接時無法修改，需要斷開一端然后再設置。
