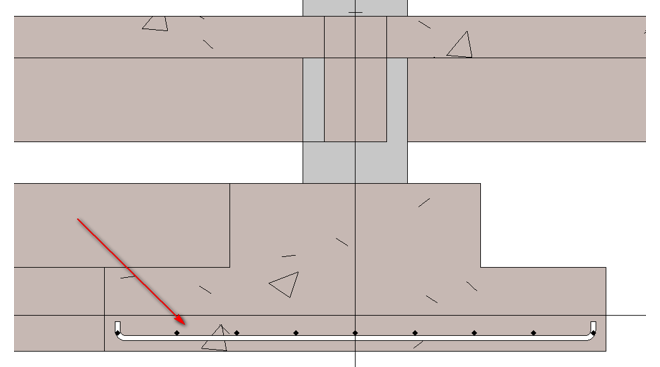

12.選中剛剛放置的鋼筋,將“修改/結構鋼筋”面板中的布局改為“最大間距”,將間距改為“150mm”即可獲得圖4.4-17所示模型。

圖4.4-17

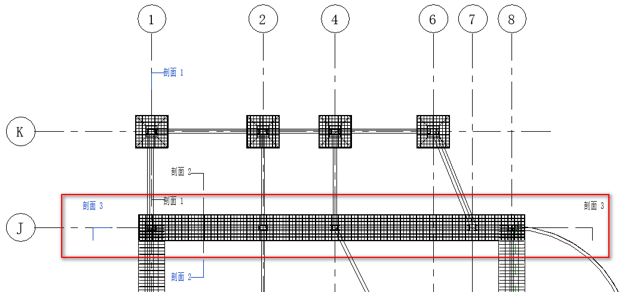

13.回到標高1視圖中,在條形基礎上放置另一個方向的剖面3,如圖4.4-18所示。

圖4.4-18

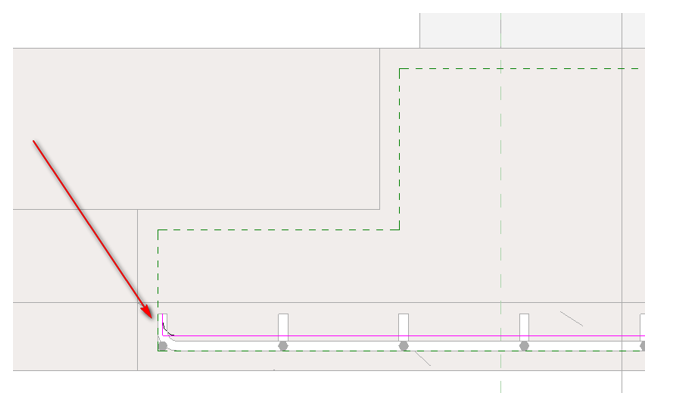

14.轉到剖面3視圖中,選中步驟11所放置的直線鋼筋,點擊“修改/結構鋼筋”面板中的編輯草圖,繪制兩邊鋼筋向上的形狀,如圖4.4-19所示。兩邊繪制完成后點擊編輯完成即可。

圖4.4-19

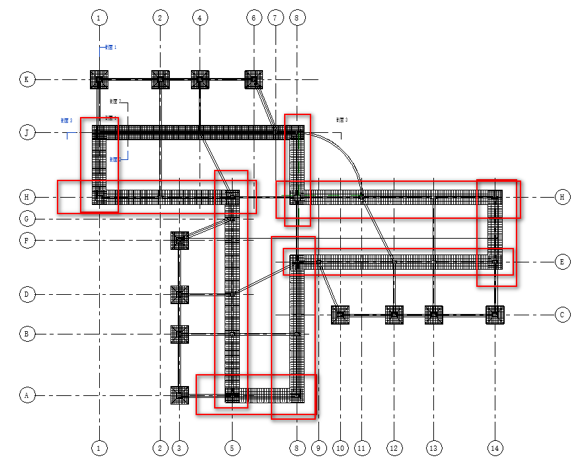

15.在條形基礎的其他地方,如圖4.4-20所示。設置剖面,使用上述方法繪制另一方向的鋼筋,繪制完即可完成條形基礎的底板配筋。

圖4.4-20

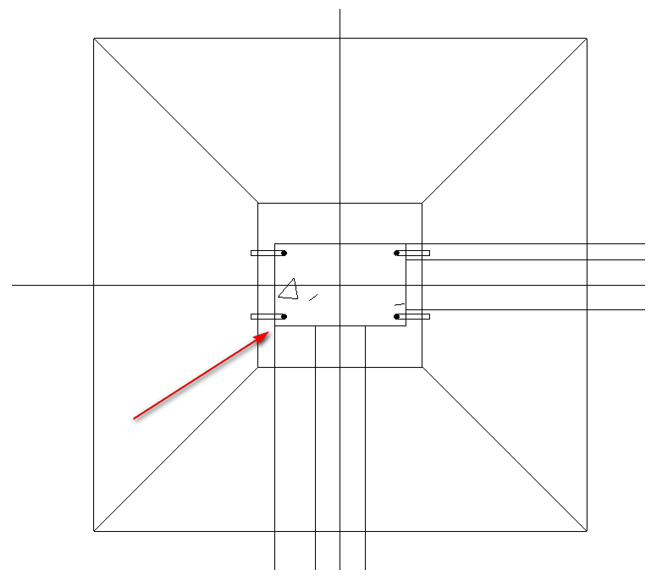

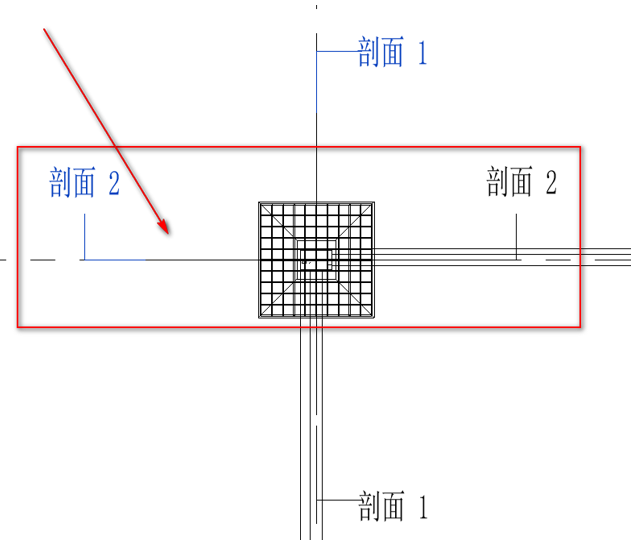

16.進入標高1平面視圖,點擊“視圖”面板中的剖面,在獨立基礎中間放置剖面,如圖4.4-21。點擊“結構”面板的“鋼筋”。在鋼筋瀏覽器中選擇“鋼筋形狀:01”的鋼筋,在屬性面板中選擇類型為“16HRB335”的鋼筋,并將“修改/放置鋼筋”面板中的放置方向改為“垂直于保護層”再進行放置。沿著柱子的保護層進行放置,如圖4.4-22。(為方便觀察可先隱藏前面所繪制的鋼筋)

圖4.4-21

圖4.4-22

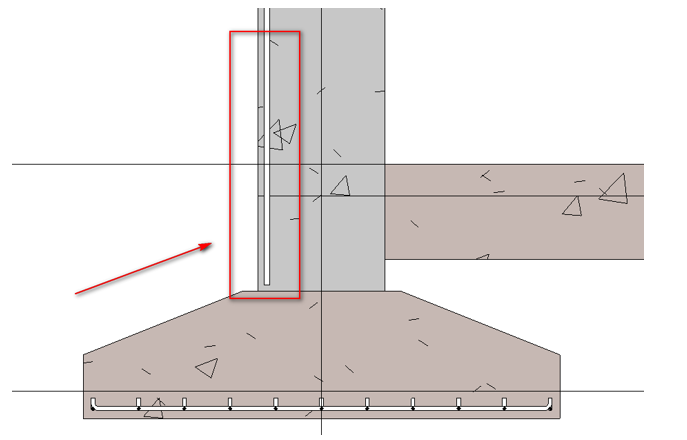

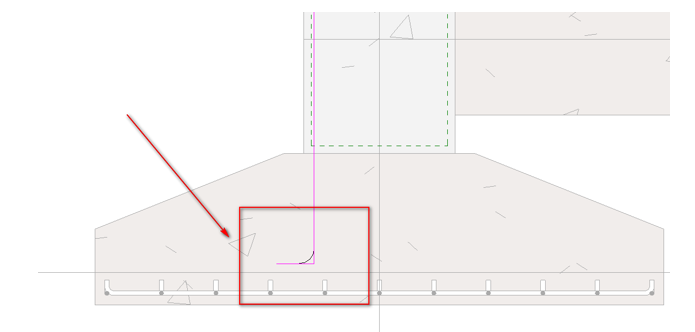

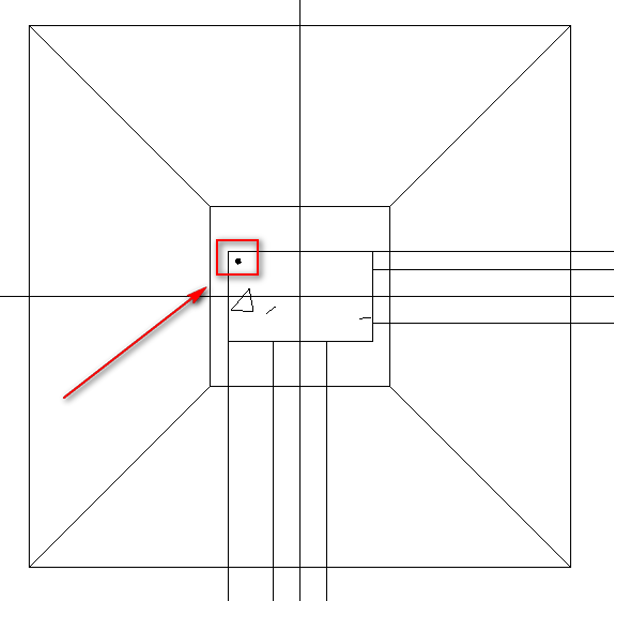

17.進入剖面2視圖中,將詳細程度改為“精細”,將視覺樣式改為“著色”。即可明顯的觀察到剛剛所繪制的鋼筋,如圖4.4-23。適當?shù)膶⒃撲摻钔峦蟿樱冱c擊“修改/結構鋼筋”面板中的“編輯草圖”,對鋼筋進行修改,如圖4.4-24所示,點擊完成編輯即可獲得圖4.4-25所示模型。

圖4.4-23

圖4.4-24

圖4.4-25

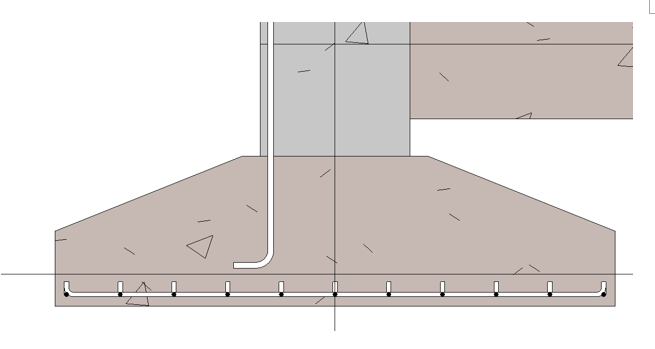

18.進入標高1平面視圖,選中剛剛繪制的鋼筋,利用“修改”面板中的“鏡像”“復制”等命令獲得圖4.4-26所示模型。

圖4.4-26

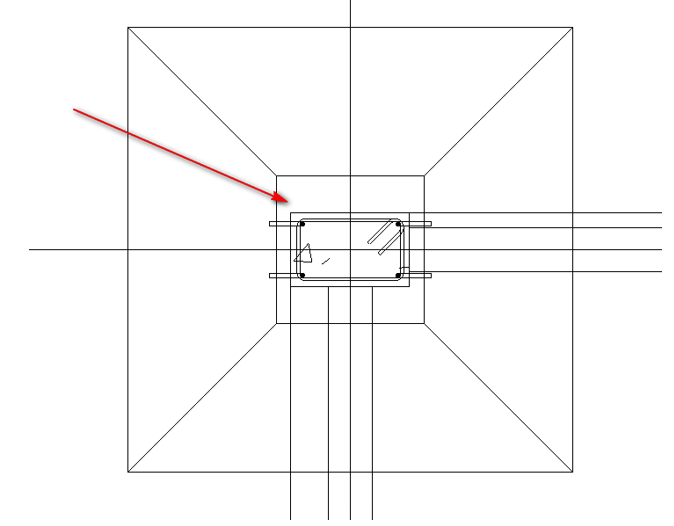

19.再次點擊“結構”面板中的“鋼筋”。在鋼筋瀏覽器中選擇“鋼筋形狀:33”的鋼筋,在屬性面板中選擇類型為“10HPB300”的鋼筋。并將“修改/放置鋼筋”面板中的放置方向改為“平行于工作平面”再進行放置,如圖4.4-27。

圖4.4-27
20.進入剖面2視圖中,再點擊“修改”面板中的“移動”,將箍筋向下移動,再點擊復制,復制出一個鋼筋。如圖4.4-28所示。

圖4.4-28
21. 選中所繪制的配筋,點擊“修改/結構鋼筋”面板中的“保存”,在彈出來的“保存選擇”窗口中輸入名稱“Z3”,點擊確定。利用復制功能將配筋復制到其他的Z3柱子中。
22.利用上述方法,創建Z1,Z2的配筋再復制到其他Z1,Z2的柱子上。繪制完成后即可完成基礎的配筋。
