4.4 基礎的配筋

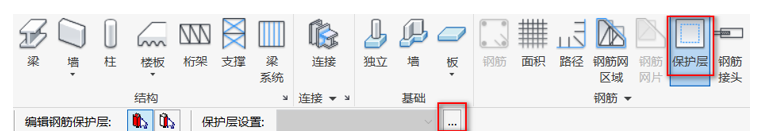

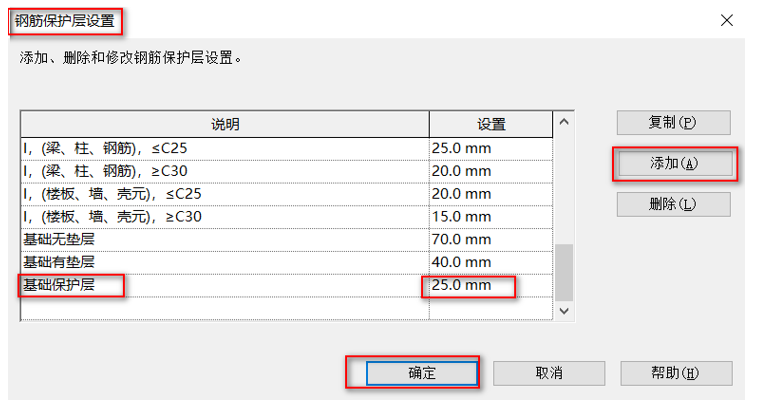

01.題目中表明要建立基礎鋼筋模型，保護層厚度統一取25mm， 點擊“結構”面板中的“保護層”再點擊選項欄中的“編輯保護層設置”，如圖4.4-1所示。即可彈出鋼筋保護層設置的窗口，點擊“添加”，將新添加的鋼筋保護層的說明改成“基礎保護層”，設置改為“25mm”并點擊確定，如圖4.4-2所示。

圖4.4-1

圖4.4-2

02.選中所有的獨立基礎與條形基礎，將選項欄的保護層設置改為“基礎保護層”如圖4.4-3所示。

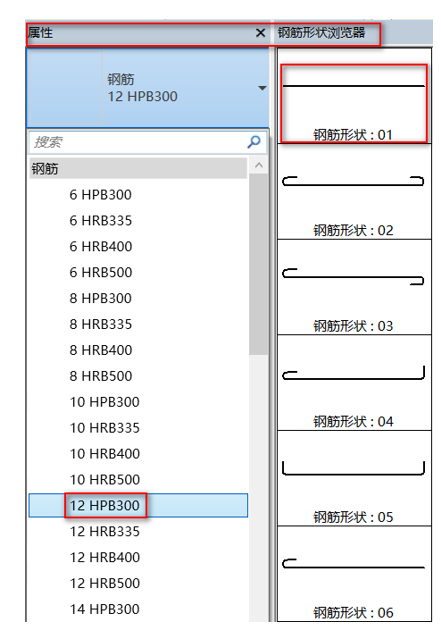

03.點擊“視圖”面板中的“剖面”，在獨立基礎中間創建一個剖面1，如圖4.4-4所示。轉到剖面1的視圖，點擊“結構”面板中的“鋼筋”，在鋼筋瀏覽器中選擇“鋼筋形狀：01”的鋼筋，在屬性面板中選擇類型為“12HPB300”的鋼筋，如圖4.4-5所示。

圖4.4-3

圖4.4-4

圖4.4-5

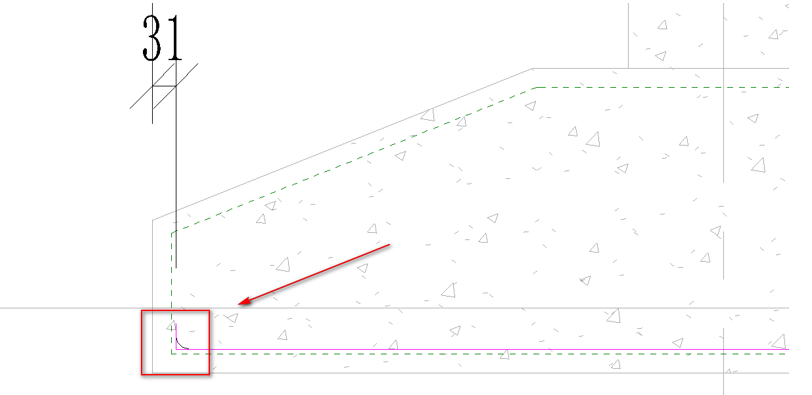

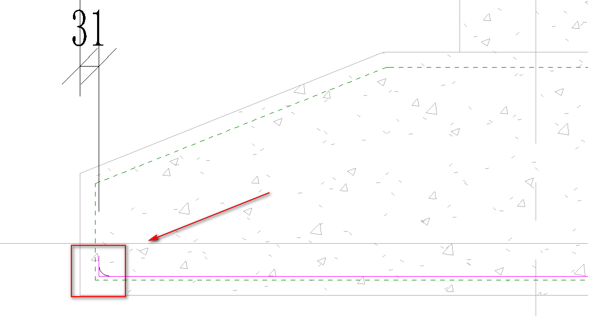

04.在剖面1視圖中，貼著保護層放置鋼筋，放置完后點擊“修改/結構鋼筋”面板中的編輯草圖，繪制兩邊鋼筋向上的形狀，如圖4.4-6所示。繪制完成后，點擊完成編輯即可獲得圖4.4-7所示模型。

圖4.4-6

圖4.4-7

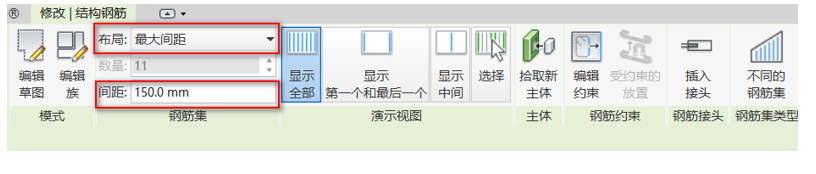

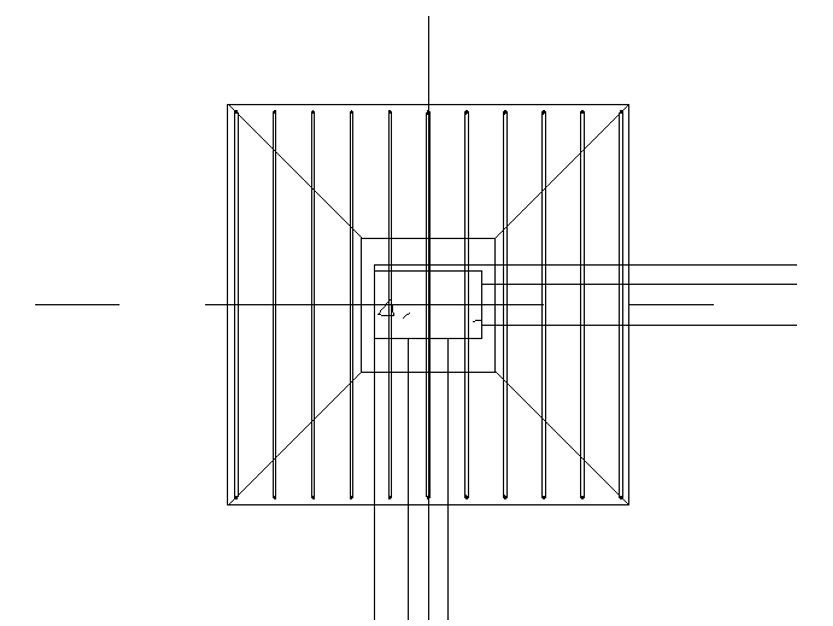

05.雙擊項目瀏覽器中的標高1樓層平面，進入標高1平面視圖，將視覺樣式改為“線框”即可觀察到剛剛繪制的鋼筋。選中它并將修改面板中的布局改為“最大間距”，將間距改為“150mm”，如圖4.4-8所示。即可獲得圖4.4-9所示模型。

圖4.4-8

圖4.4-9

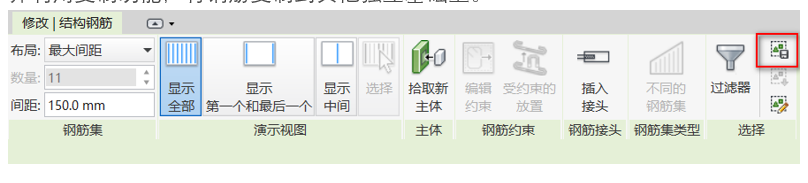

06.利用上述方法創建另一方向的鋼筋，或者選中鋼筋利用修改面板中的“旋轉”繪制另一方向的鋼筋。在同時選中該獨立基礎上的鋼筋，點擊“修改/結構鋼筋”面板中的“保存”，如圖4.4-10，在彈出來的“保存選擇”窗口中輸入名稱“獨立基礎底板配筋”，點擊確定。并利用復制功能，將鋼筋復制到其他獨立基礎上。

圖4.4-10

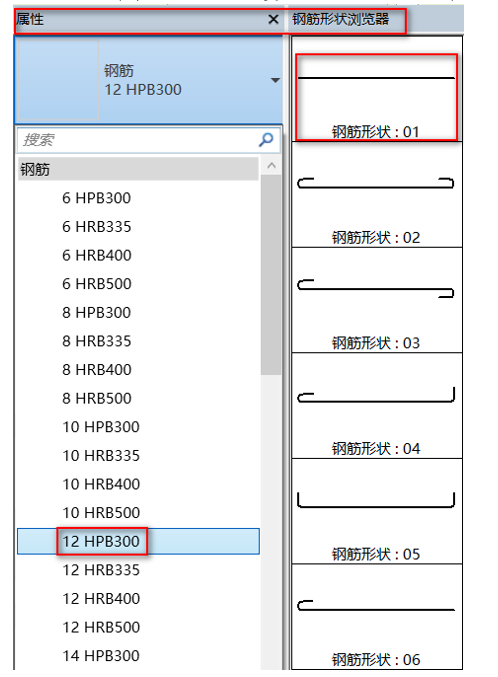

07.進入標高1平面視圖，點擊“視圖”面板中的剖面，在條形基礎上放置剖面2，如圖4.4-11。轉到剖面2的視圖，點擊“結構”面板中的“鋼筋”，在鋼筋瀏覽器中選擇“鋼筋形狀：01”的鋼筋，在屬性面板中選擇類型為“12HPB300”的鋼筋，如圖4.4-12所示。

圖4.4-12

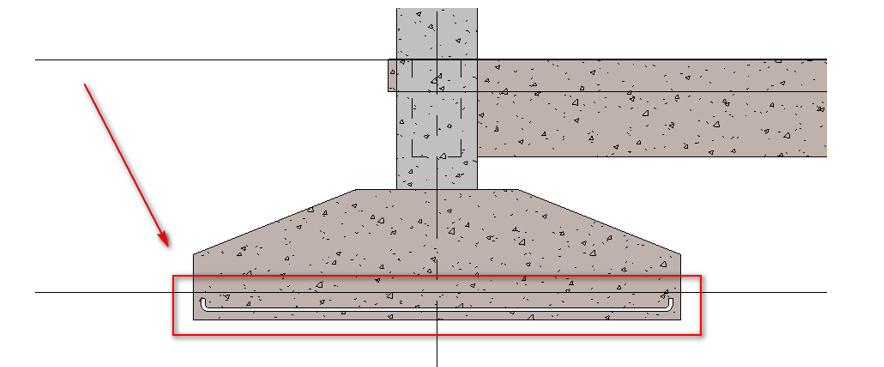

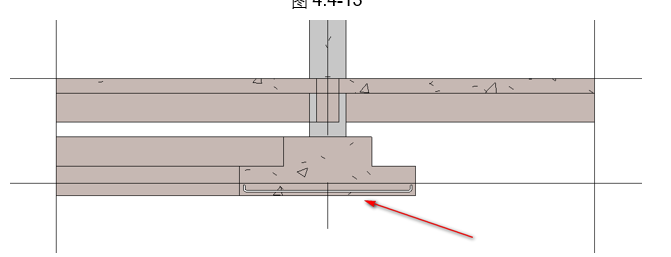

08. 在剖面2視圖中，貼著保護層放置鋼筋，放置完后點擊“修改/結構鋼筋”面板中的編輯草圖，繪制兩邊鋼筋向上的形狀，如圖4.4-13所示。繪制完成后，點擊完成編輯即可獲得圖4.4-14所示模型。

圖4.4-13

圖4.4-14

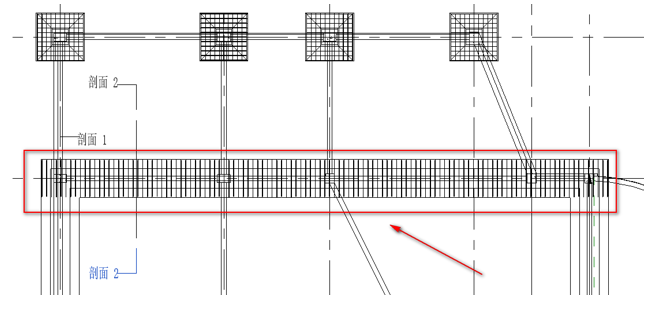

09. 進入標高1平面視圖，將視覺樣式改為“線框”即可觀察到剛剛繪制的鋼筋。選中它并將修改面板中的布局改為“最大間距”，將間距改為“150mm”，即可獲得圖4.4-15所示模型。

10. 這是一個方向的鋼筋，先選中鋼筋利用修改面板中的“旋轉”與“復制”，將鋼筋復制到條形基礎的其他部分。

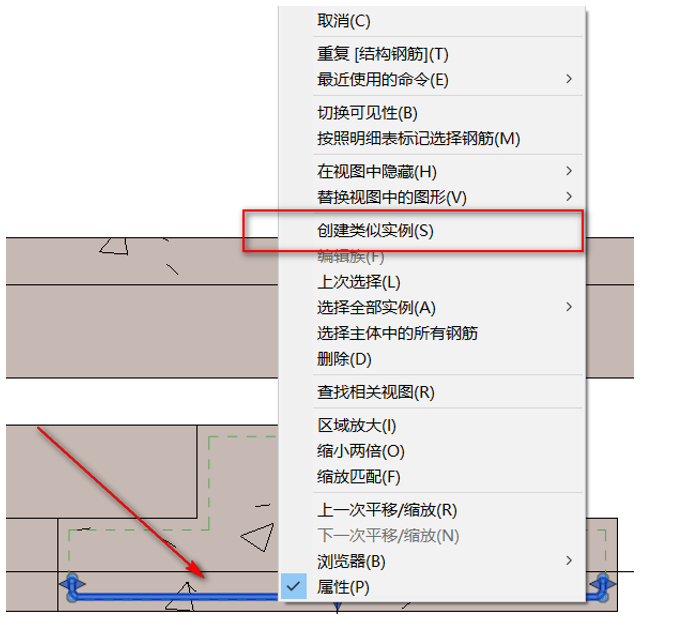

11.接下來繪制另外一個方向的鋼筋，再次轉到剖面2視圖中，選中前面繪制的鋼筋，右鍵再點擊“創建類似實例” 如圖4.4-16所示。在左側的“鋼筋形狀瀏覽器”中選擇“鋼筋形狀：01”，然后進行放置。

圖4.4-16
