3.16 為項目基礎添加鋼筋
01.打開“匯識A樓-第13章-創建鋼筋”項目。

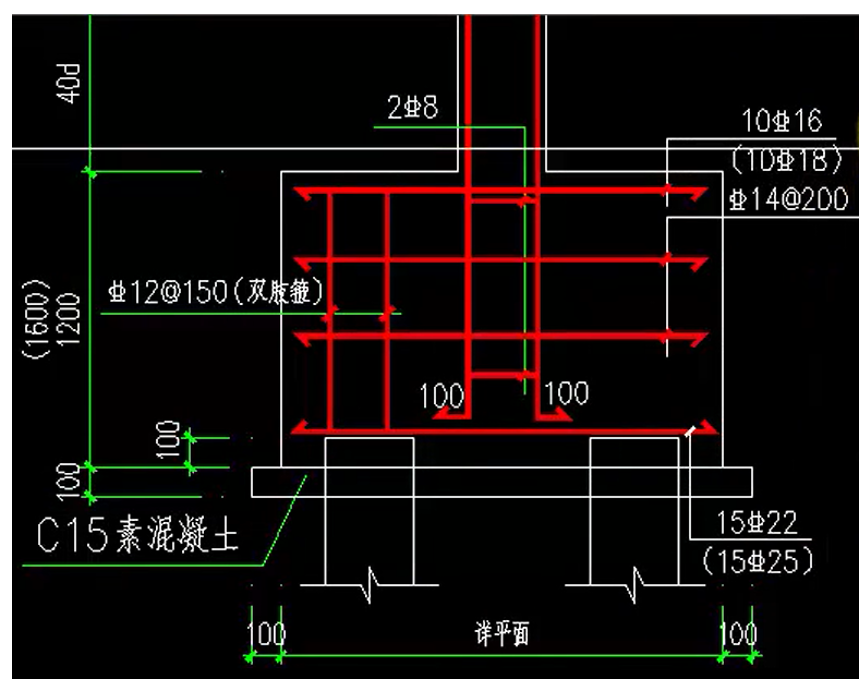

02.根據“屋頂層板配筋圖”來為“承臺”創建鋼筋，如圖3.16-1所示。
圖3.16-1

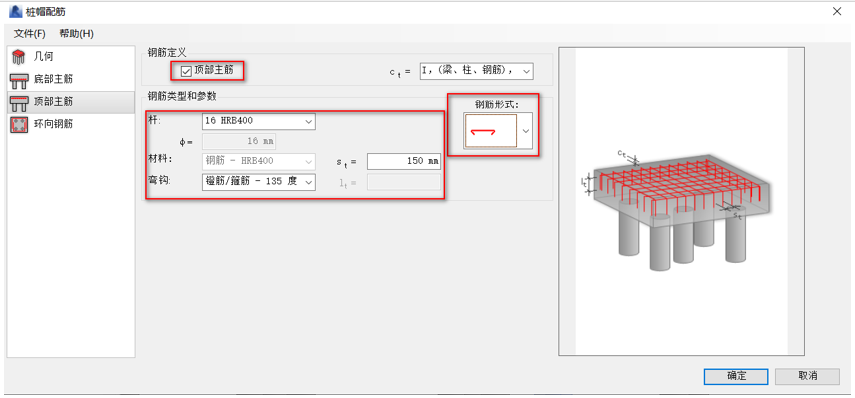

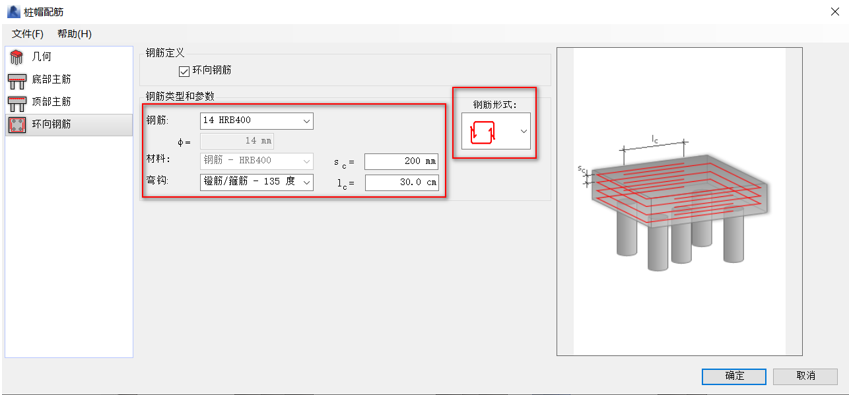

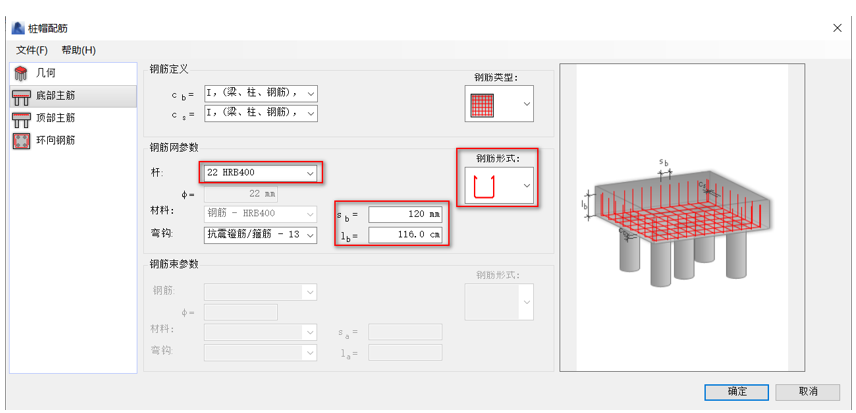

03.單擊“承臺”，在“Extensions”選項卡下點擊“鋼筋”下拉列表的“樁承臺”，在彈出的“樁帽配筋”面板中，點擊“底部主筋”、“頂部主筋”、“環向鋼筋”，在面板中進行編輯，點擊“確定”，如圖3.16-2所示。
圖3.16-2

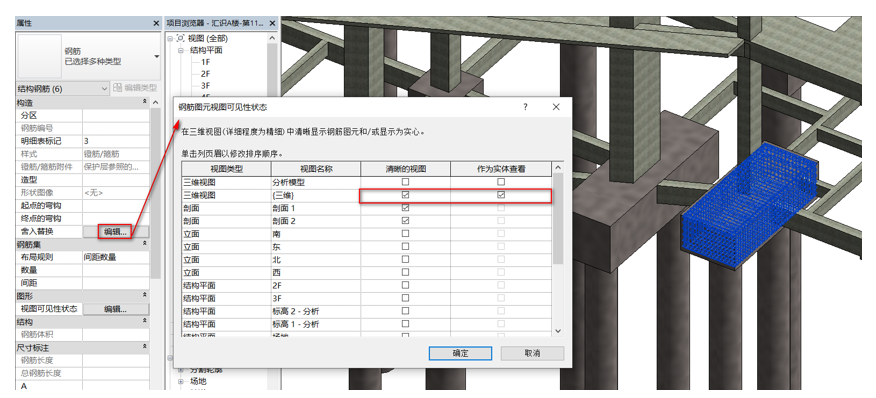

04.框選“結構鋼筋”，在其屬性面板下點擊“視圖可見性狀態”的編輯，在相應“視圖類型”下勾選“清晰的視圖”或“作為實體查看”，將其“詳細程度”改為“精細”，“視覺樣式”改為“著色”，如圖3.16-3所示。
圖3.16-3

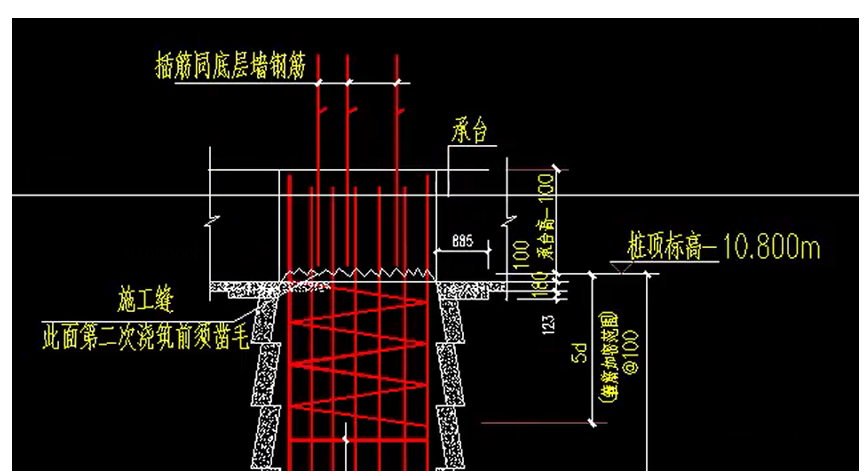

05.根據“屋頂層板配筋圖”來為“樁”創建鋼筋，如圖3.16-4所示。
圖3.16-4
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
