3.15 為項目樓板添加鋼筋
01.打開“匯識A樓-第13章-創建鋼筋”項目。

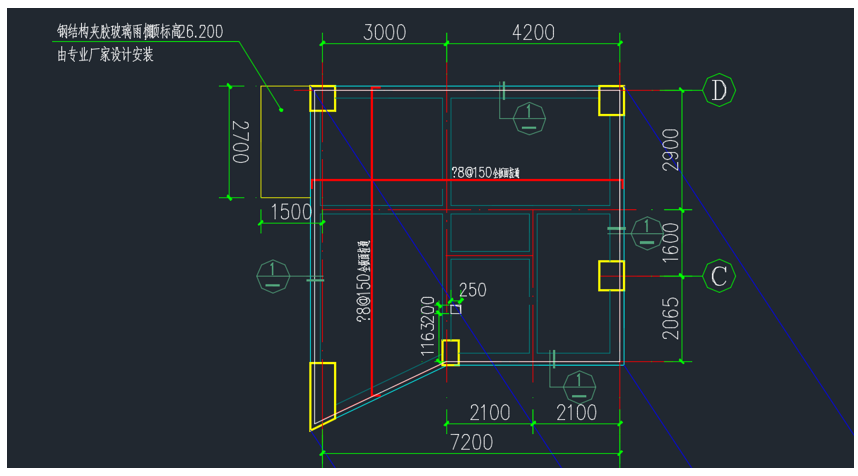

02.根據“屋頂層板配筋圖”來為“屋頂樓板”創建鋼筋，如圖3.15-1所示。
圖3.15-1

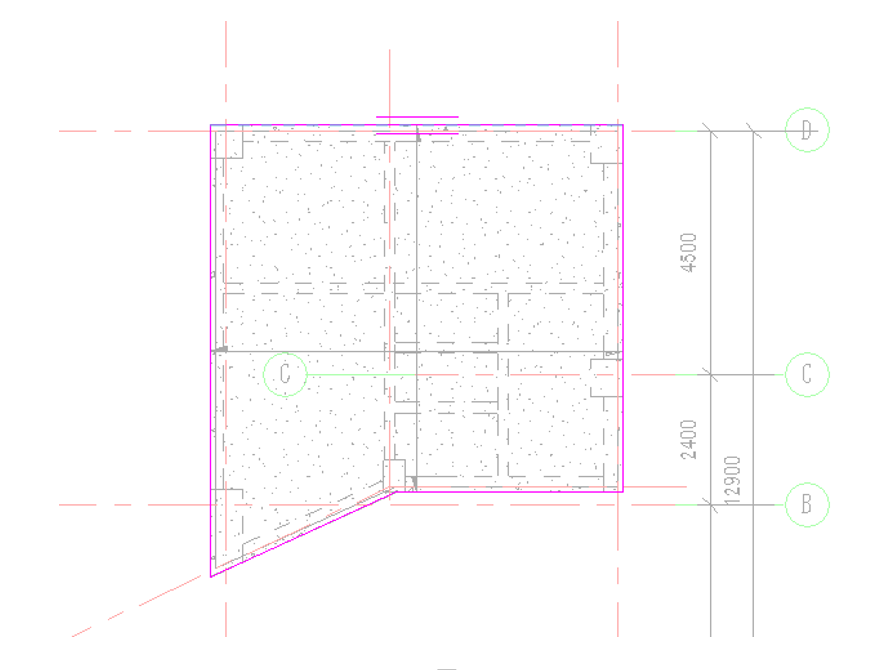

03.切換到“三維”視圖中，選中女兒墻進行暫時隱藏，在“結構”選項卡下的“鋼筋”面板點擊“區域”，接著選擇需要配置鋼筋的主體，切換到“8F”平面視圖中，在區域鋼筋的繪制面板中選擇相應的工具進行繪制區域鋼筋的邊界線，點擊“完成”，如圖3.15-2所示。
圖3.15-2

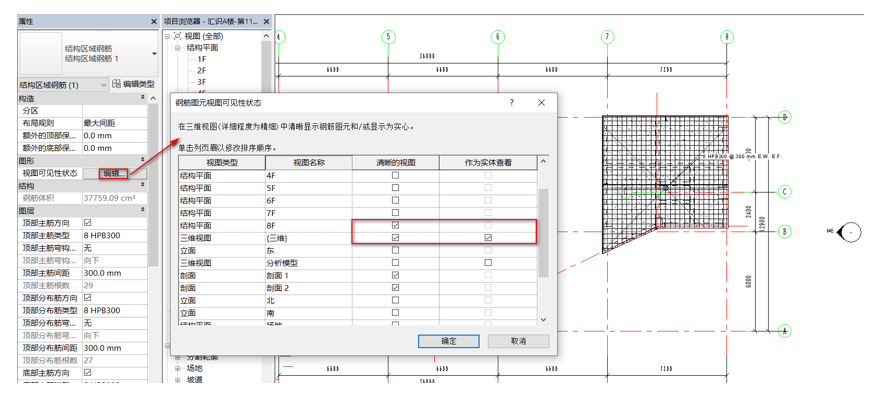

04.框選“區域鋼筋”，在其屬性面板下點擊“視圖可見性狀態”的編輯，在相應“視圖類型”下勾選“清晰的視圖”或“作為實體查看”，將其“詳細程度”改為“精細”，“視覺樣式”改為“著色”，如圖3.15-3所示。
圖3.15-3
05.在“區域鋼筋”的“屬性”面板下進行“頂部主筋”、“頂部分布筋”、“底部主筋”、“底部分布筋”的編輯，如圖3.15-4所示。
圖3.15-4

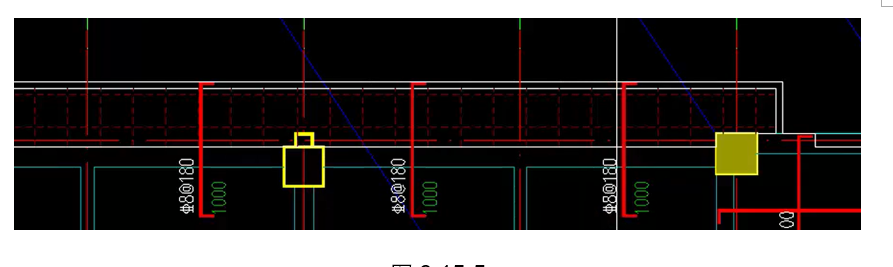

06.繪制樓板跟懸挑部分樓板之間的加強鋼筋。根據“屋頂層板配筋圖”來創建鋼筋，如圖3.15-5所示。
圖3.15-5

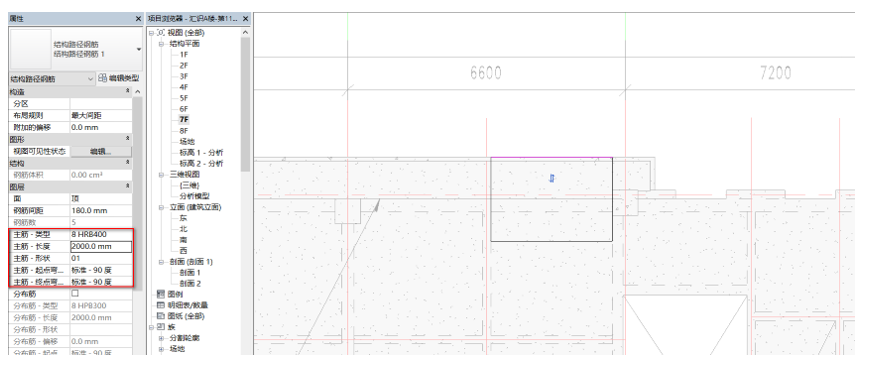

07.切換到“三維”視圖中，選中女兒墻進行暫時隱藏，在“結構”選項卡下的“鋼筋”面板點擊“路徑”，接著選擇“懸挑板”為需要配置鋼筋的主體，切換到“7F”平面視圖中，在區域鋼筋的繪制面板中選擇相應的工具進行繪制區域鋼筋的邊界線，之后在其“屬性”面板下對“主筋”進行編輯，點擊“完成”，如圖3.15-6所示。
圖3.15-6
08.框選“路徑鋼筋”，在其屬性面板下點擊“視圖可見性狀態”的編輯，在相應“視圖類型”下勾選“清晰的視圖”或“作為實體查看”，將其“詳細程度”改為“精細”，“視覺樣式”改為“著色”，如圖3.15-7所示。
圖3.15-7

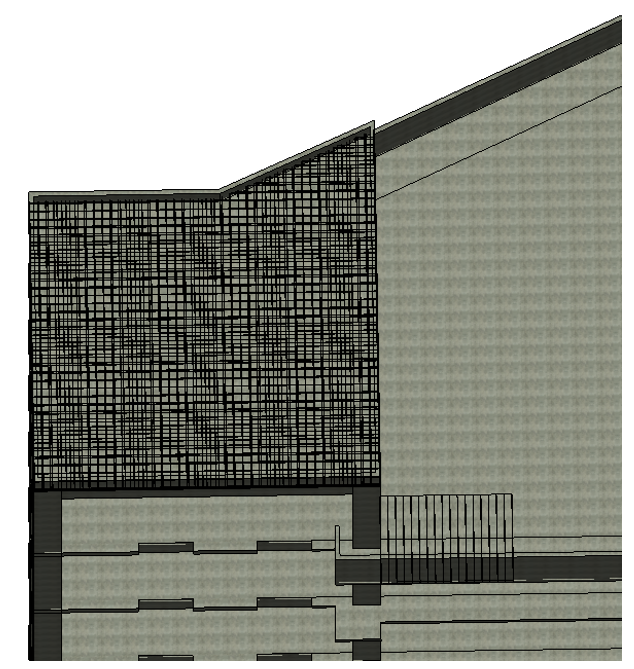

09.為樓板創建鋼筋完成，如圖3.15-8所示。
圖3.15-8
