如何對坡度進行分析

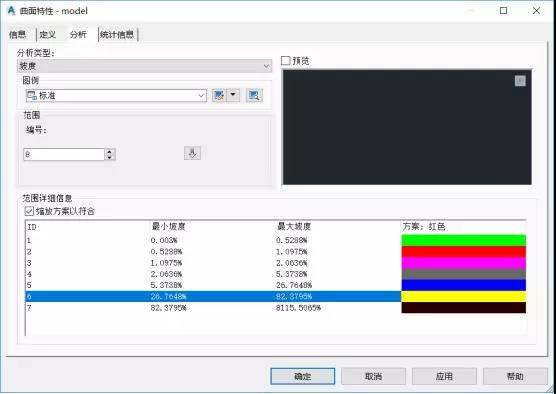

選中要分析的曲面，右擊——曲面特性，找到分析選項卡，可以看到分析類型包含7種，常用的是坡度，高程，坡面箭頭，流域的分析，其他三種大同小異，不做描述。
范圍編號選擇輸入，然后點擊向下箭頭，則會生成相關符合要求的方案，這里，可以人為修改最小坡度、最大坡度；同時，還可以修改配色方案，如果色差明顯，就不太美觀。

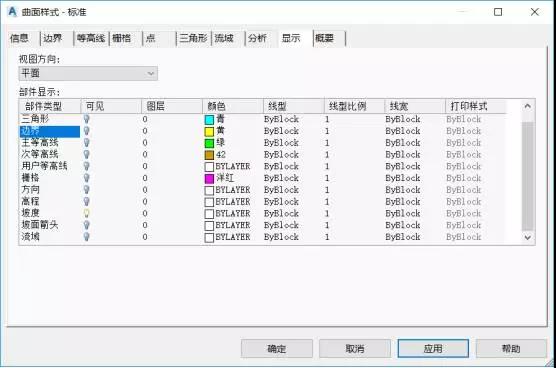

然后，點擊確定，分析完畢，但是繪圖區域內未出現任何修改。此時可以通過修改顯示樣式，看到我們需要的內容。

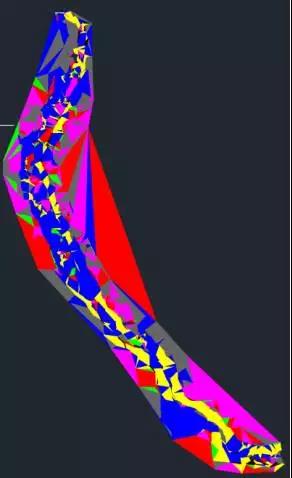

繪圖區域內顯示的坡度如下圖

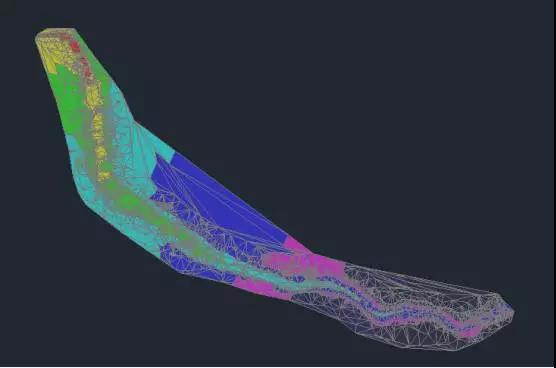

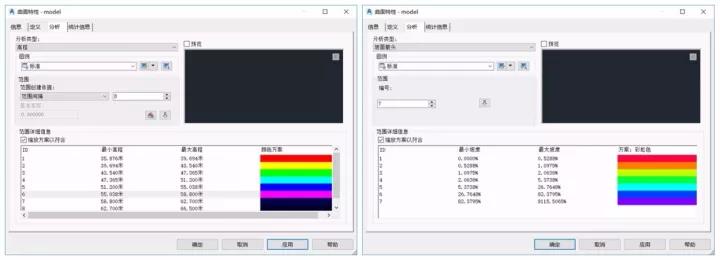

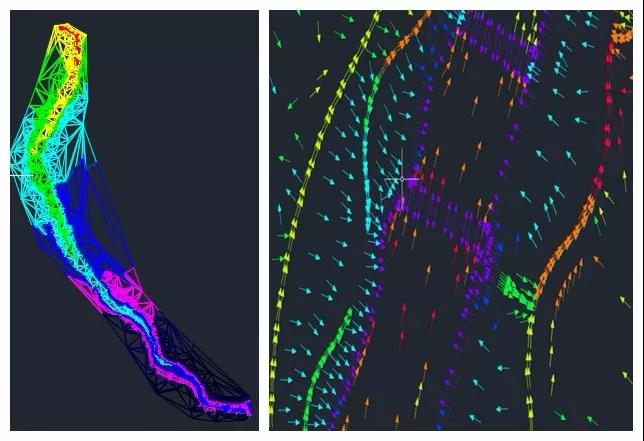

同理，我們可以將高程，坡面箭頭，流域也進行上述的操作，可得到如下的繪圖區域。
以上三種類型分別對應三種顯示類型，當然，如果想對其進行三維查看，則可以右擊曲面，選擇對象查看器，這里有一點值得注意，在對象查看器里邊查看的屬于模型查看，故需設置在模型查看的顯示參數

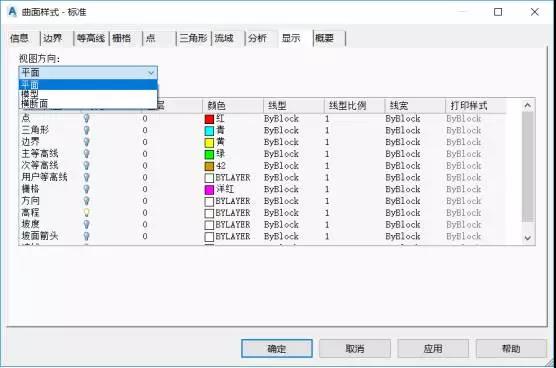

此處，視圖方向分為平面（二維）、模型（三維）、橫斷面查看的三種方式，在對象瀏覽器中查看屬于三維查看，故需設置模型查看方式即可。

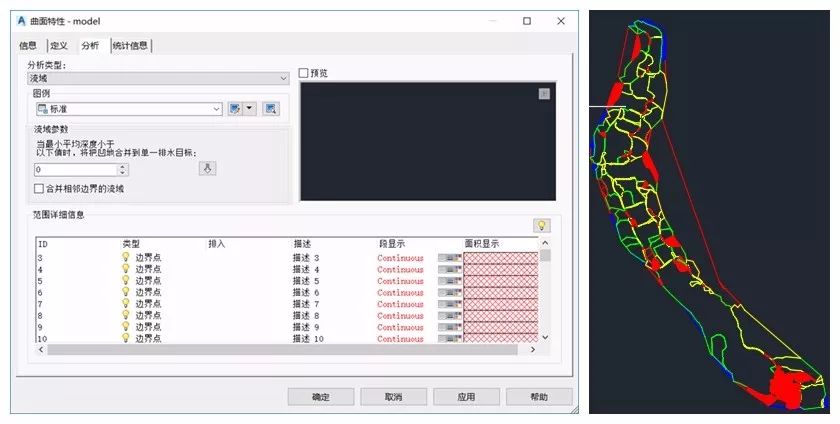

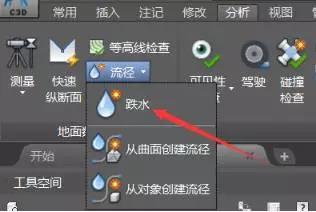

在流域方面，使用曲面三角網線來表達的水在曲面上流過的區域，跌水即水流經曲面的路徑。跌水分析時，鼠標在曲面上點擊跌水起點位置，則軟件自動生成以該處為起點的跌水路徑。當選取多點時，可生成多條跌水路徑。選擇跌水，

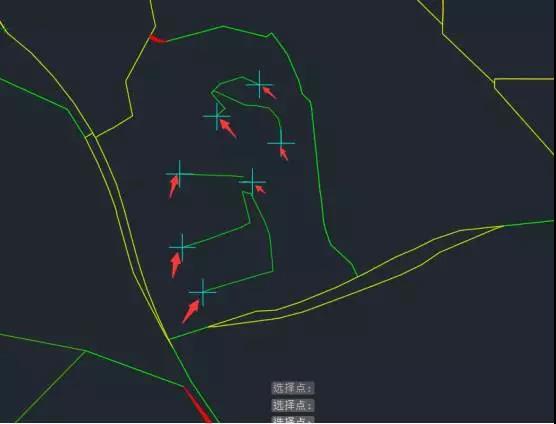

之后，可將鼠標在曲面內點擊，軟件將自行形成一條多段線，這個就是一滴雨水，落在曲面上流動的路徑。多滴雨水的話會形成一塊流域。箭頭表示一滴雨水。
