在進行墻體裝飾的時候，旁友們有的時候會遇到需要將裝飾物嵌入主體結構當中的情況，辣么，狗蛋今天就用墻飾條為例來講講如何繪制能夠自動嵌入主體結構當中的裝飾族。

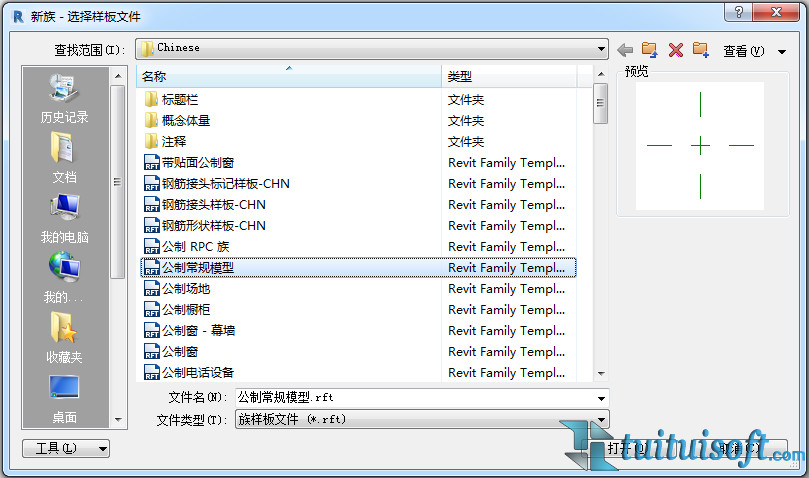

首先，我們選擇【公制常規模型】來創建墻飾條的樣式

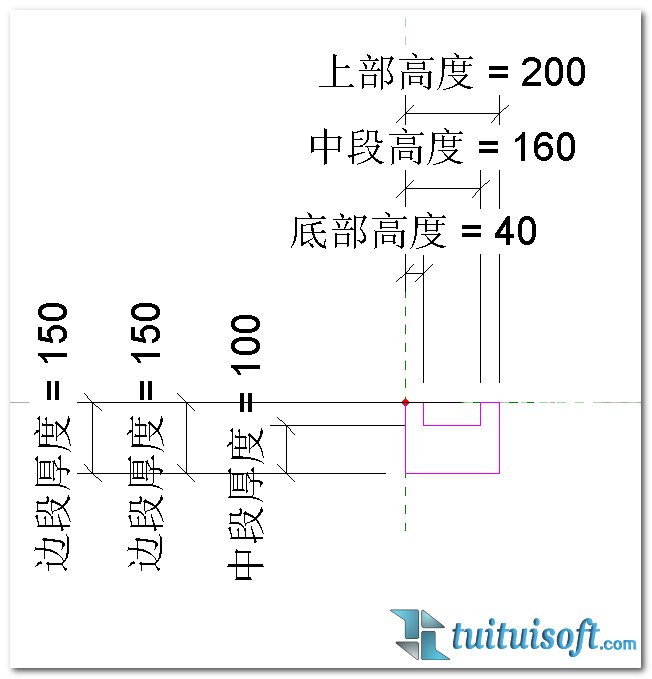

因為我們創建的是墻飾條，根據主體的長寬高不同墻飾條的規格也是會發生變化的，所以我們需要對它進行參變

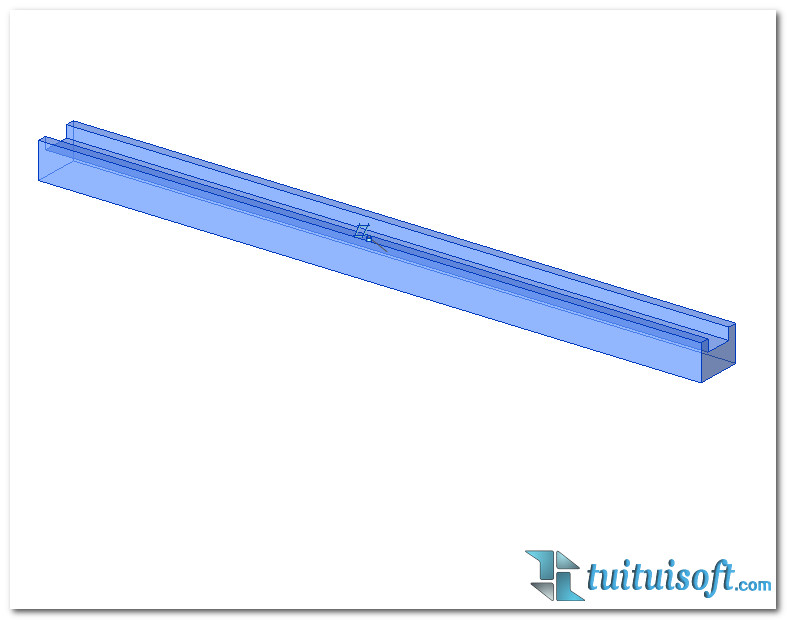

這樣，墻飾條族的樣式就繪制出來了

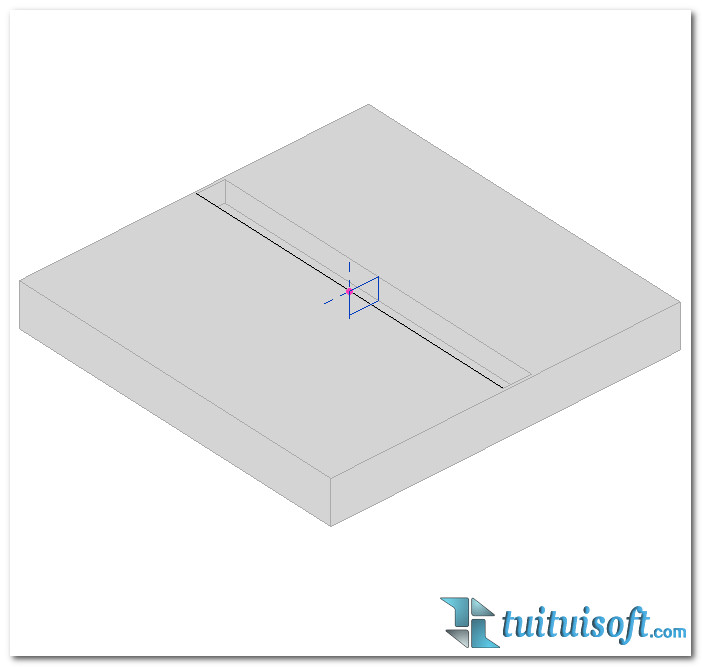

接著，我們再使用【基于面的公制常規模型】創建一個空心剪切族，空心剪切族的長寬高與墻飾條的樣式族相對應

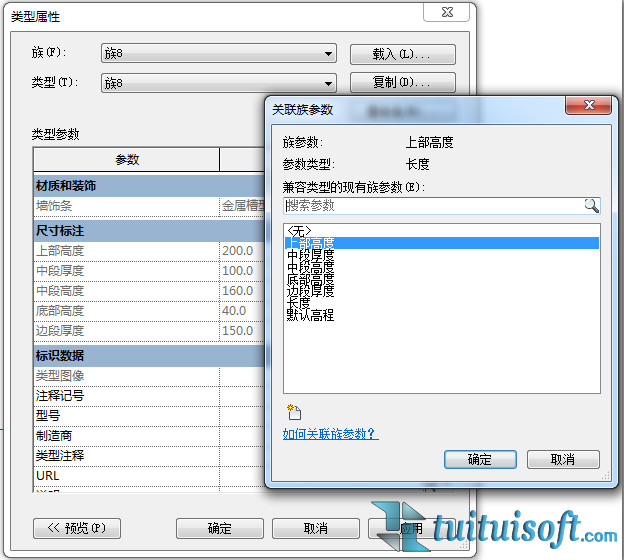

最后，將墻飾條的樣式族載入空心剪切族當中，使用【關聯族參數】對他們進行參數的嵌套

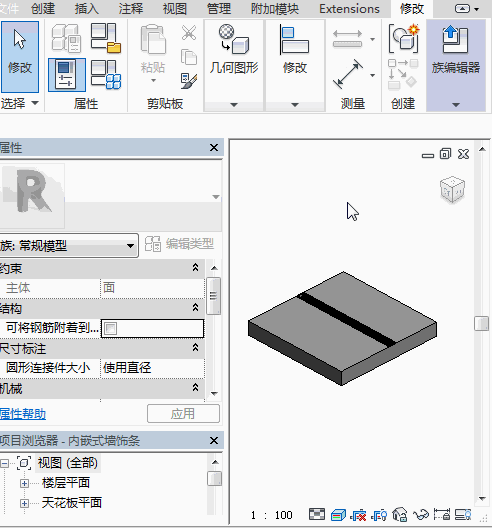

然后，我們將它載入項目中試玩一下
不管是結構還是建筑主體都可以內嵌，并且進行參數變化
OVER~
內嵌式墻飾條族的做法是腿腿網【零基礎Revit小別墅入門教程】中的一節，想要觀看詳細做法的請戳?
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
