在revit做室內內墻裝飾時，踢腳線如何繪制?繪制踢腳線的方法有很多，那如果用公制輪廓族的方法繪制踢腳線，那該如何做？

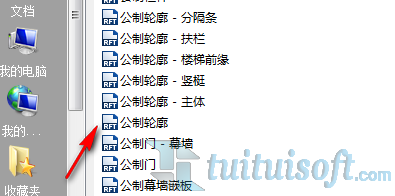

首先新建公制輪廓族：
接著在工具欄中點擊創建工具欄中選擇“線”：

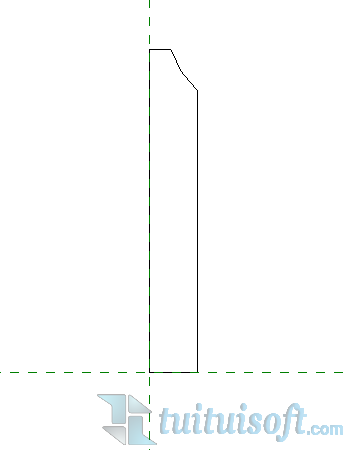

繪制前在項目瀏覽器中選擇參照標高，在參照標高平面中繪制踢腳線的形狀，具體的數據根據圖紙要求定比如：

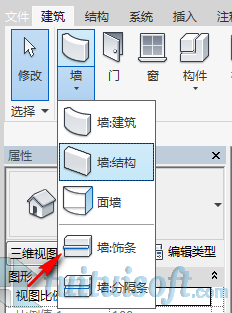

接下來把繪制好的踢腳線形狀載入項目中，在三維視圖中選擇建筑墻下拉欄中選擇“墻飾條”：

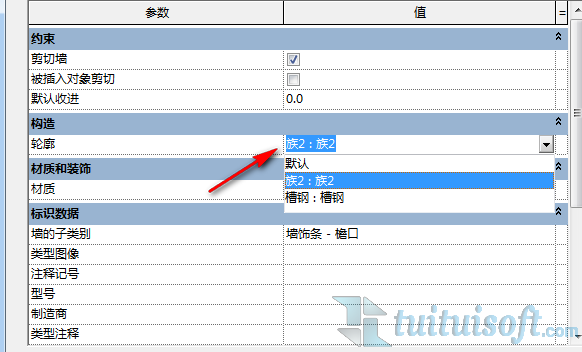

在墻飾條的屬性欄中選擇“編輯類型”里的構造中的“輪廓”中選擇之前做好的踢腳線輪廓族：
接下來是在三維中放置墻飾條，則踢腳線就完成了。
