大家都知道在建模前我們都會進行導圖，而為了使建模的時候我們使用的圖紙清晰簡潔，我們?cè)趯?dǎo)圖前都會對導入的圖紙進行清圖，也就是將建模是不需要的信息刪除。
在進行清圖的時候大部分旁友都會遇到的一種情況就是需要?jiǎng)h除的信息太多，而且有許多是相似的，一個一個點選太麻煩了，今天我要教大家的就是批量刪除的一種方法。
以鋼筋為例

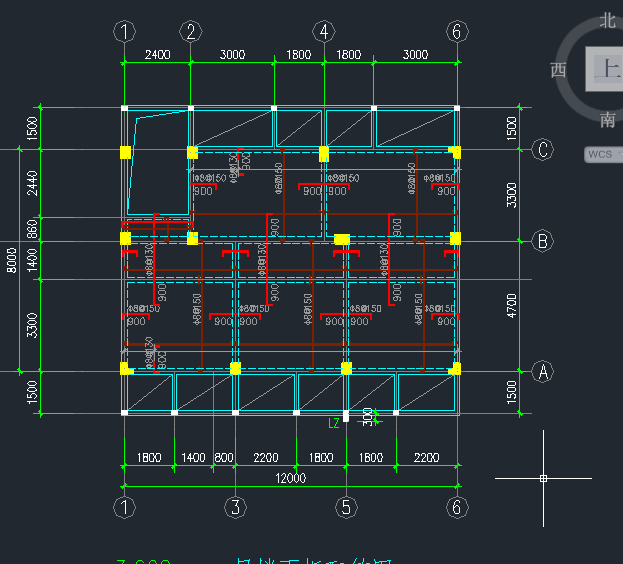

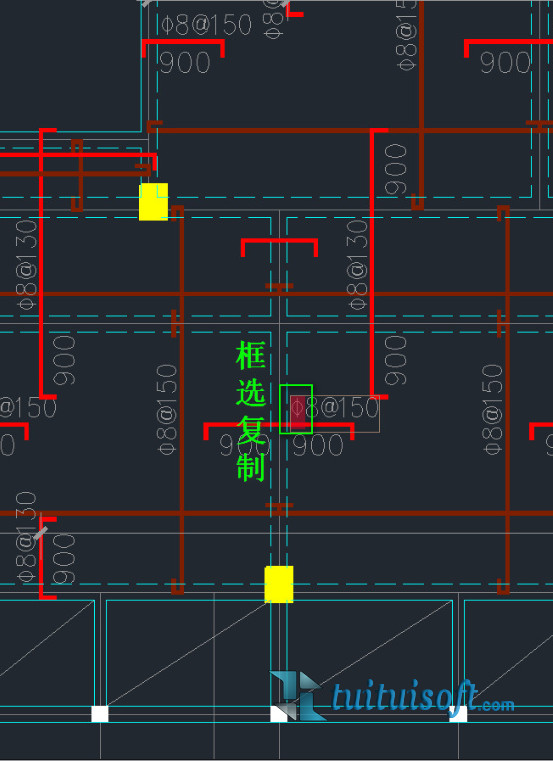

在結構圖中，梁、板出現的時候都會帶著鋼筋，鋼筋的數量又非常龐大，這時候，我們可以雙擊鋼筋的標注進入編輯模式，對一級鋼符號用Ctrl+C進行復制

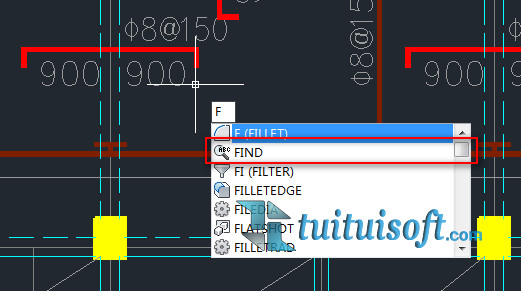

然后在非編輯模式下輸入F，選中【FIND】

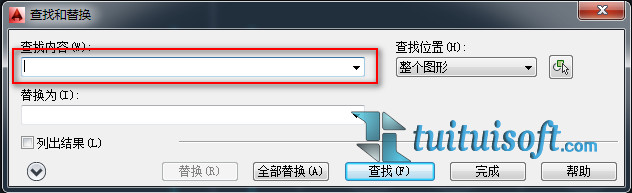

在【查找內容】中使用Ctrl+V進行黏貼

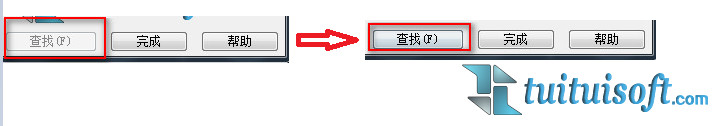

也許里面可能會顯示不出你所黏貼的內容，但是如果右下角的【查找】由灰色變成可以選擇的黑色，則說明你黏貼成功了

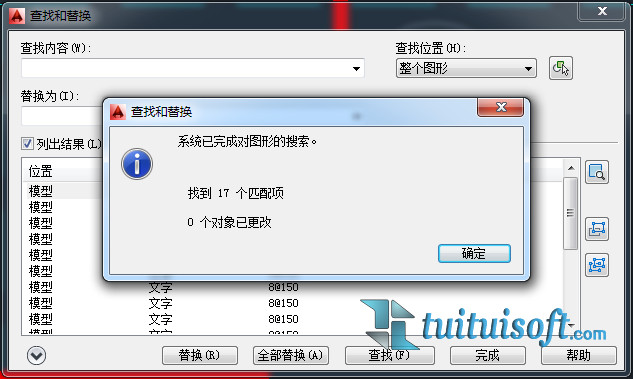

接著點擊【查找】并勾選【列出結果】，系統就會搜索這張CAD圖紙中所有的一級鋼符號

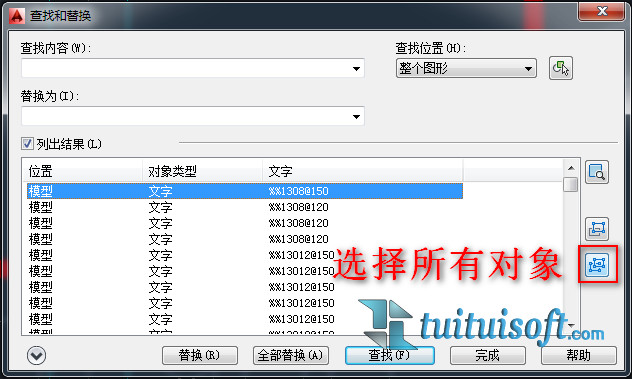

點擊【選擇所有對象】，將所有帶有一級鋼符號的標注進行框選

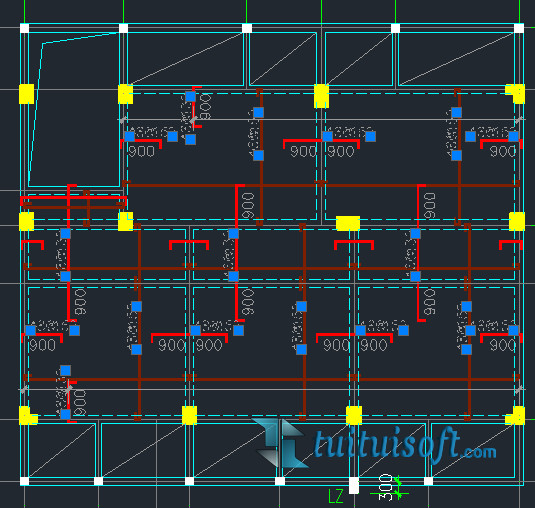

這樣圖紙中所有帶有一級鋼的標注就都被選中了，可以一次性進行刪除
現在，我將全過程演示一遍
OVER~
