直接導入
1、Civil 3D編輯后的格式為DWG，也可以直接向其他的圖紙一樣直接導入Revit，但是這種方式的缺點是文件過于龐大，往往導入不成功。
將Civil 3D的地形截取出需要的部分，經過處理再導入，具體步驟如下：
1、在Civil 3D中打開圖紙，保存一次文件，然后點擊選中曲面，再選擇“從曲面提取”后點擊“創建剪裁曲面”。
2、按照彈出的對話框操作。首先通過選擇剪裁區域指定剪裁的范圍，然后在“用于新曲面的圖形”中選擇“指定現有圖形”，在“指定現有圖形”中選擇一個準備好的文件，同樣也可以為新曲面添加名稱、描述、樣式和圖層。全部設置好以后點擊確定。

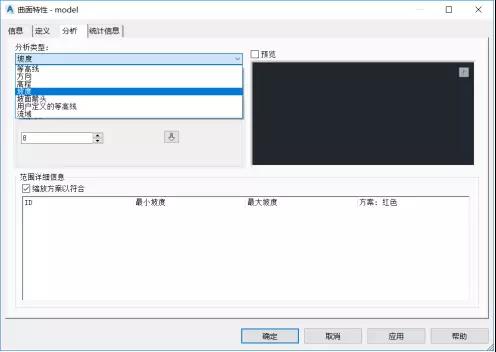

3、顯示曲面。首先打開新建的曲面文件，然后在工作空間中選擇新建的曲面，右擊選擇“編輯曲面樣式”，打開邊界、主等高線和次等高線的顯示。
4、提取等高線。選中曲面，在“從曲面提取”中選擇“提取對象”，然后勾選邊界、主等高線、次等高線，最后點擊確定。
5、保存文件。保存文件之前記得刪除曲面，保留提取的等高線和邊界線。
6、導入Revit。導入后就可以在Revit中對其進行操作了。
7、轉換為Revit的地形。點擊“體量和場地”選項卡的“地形表面”，在“通過導入創建”中選擇“選擇導入實例”，然后在彈出的窗口選擇圖層“C-TOPO-MAJR”和“C-TOPO-MINR”，點擊確定即創建曲面。
8、確認創建。點擊完成，確定創建地形表面。底圖如果不用可以刪除，然后對地形進行調整直到符合我們的要求。
