如何能夠畫特定角度的彎頭，比如30度彎頭，20度彎頭呢？
1、利用自動布管

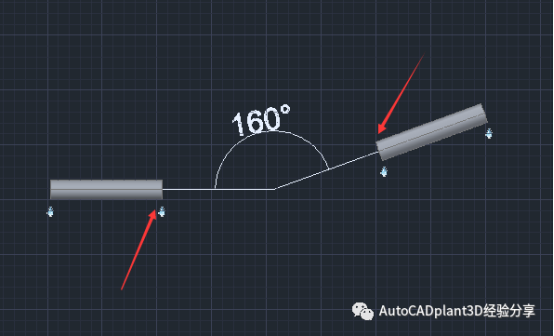

先把彎頭兩端的管道用輔助線畫出來，注意留出自動布管的空間。例如想畫20度彎頭，先畫兩條角度為160度的直線，然后在畫兩節短管道，如圖所示

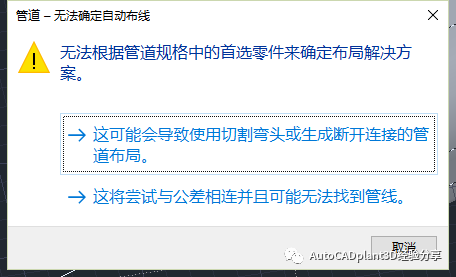

把其中一個箭頭所指的管道拉到另外一個箭頭（捕捉到端點），然后會出現如圖

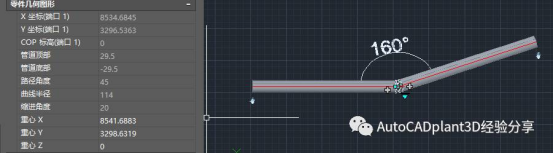

選擇上面的切割彎頭，就自動生成了20度彎頭
畫完之后記得把輔助線刪除，養成良好習慣（可以使用隱藏命令先把管件隱藏，再進行輔助線的刪除，最后全部顯示）如圖
2、直接切割彎頭

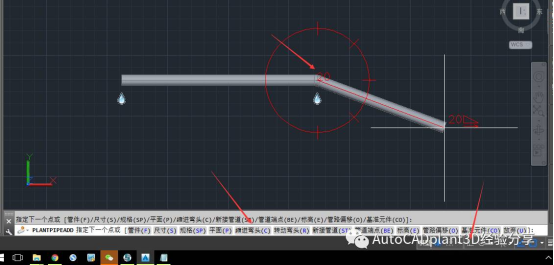

在布置管道的時候,下面命令行有一個縮進彎頭（快捷鍵C），點擊它，然后記得把正交關閉（快捷鍵F8），如圖所示，我們就能轉動角度，把角度轉至20，放置，然后就直接生成了20度彎頭。
這種方法不用輔助線，比第一種方法更為便捷一點。哪個順手用哪個！
另：介紹一下另外一種切換指南針的方法，我們用在布置管道時，大部分學友都知道用“P”（平面）的快捷鍵來切換三個平面的指南針，這里我分享另一種方法--在需要切換時，按住Ctrl，點擊鼠標右鍵。（終于不需要再看看鍵盤找P了，有木有）
