我們可以基于AutoCAD 塊去創建新元件，這種創建方式是無法參數化的，不同尺寸的元件需要不同的CAD塊來建立。可以用于創建一些特殊的模型，參數化圖形無法提供，如浮球式疏水閥、氣動閥門，內絲球閥等，基于CAD塊建立的元件可以與現實更為接近，但是缺點也比較明顯：1、工作量特別的大。2、每個單位的需求不同，不同項目的需求也比較特定。3、不同廠家的生產標準也有可能不同，只能在工作中慢慢積累。
使用CAD塊創建元件
會使用PLANTPARTCONVERT命令創建管道元件的可以略過下述 1
1、首先，我們要基于CAD塊創建有端口的管道元件

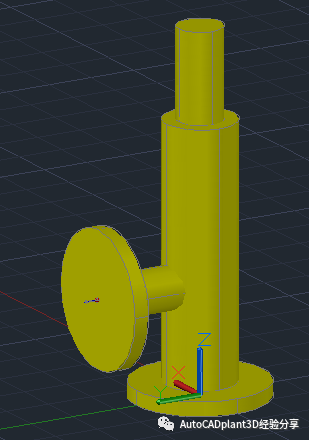

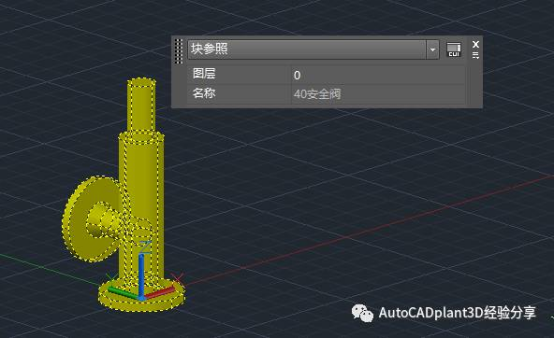

以彈簧安全閥為例：有兩個端口
首先打開畫好CAD塊的圖形（記好CAD圖形的位置）
在命令行輸入PLANTPARTCONVERT命令
1）首先選擇塊
2）輸入A（添加）或者 點擊命令行的添加
3）用鼠標捕捉指定端口的位置和方向
4）輸入A（接受）或者 點擊命令行的接受
5）添加其他端口或者點擊退出（不能用Esc退出，否則添加不成功）
6）重復PLANTPARTCONVERT命令檢查是否添加正確。如正確，可點Esc退出

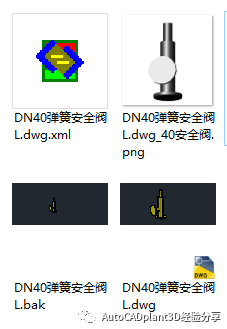

添加完成后保存圖形。在CAD圖形文件夾會生成xml文件和png預覽圖片
注：一個DWG圖形中是可以有多個CAD塊轉化為管道元件的（在一個圖形中可以把不同尺寸的元件CAD塊轉化為管道元件）
2、打開Spec Editor，打開創建的元件庫，然后選擇新建元件

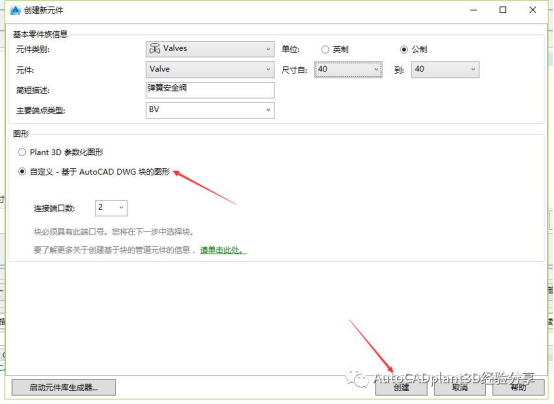

選擇自定義-基于CAD塊的圖形，然后填好信息，點擊創建。
注：注意選好類型。這種安全閥可以歸為角閥的形式，創建到彎頭里面，有興趣的可以試試。

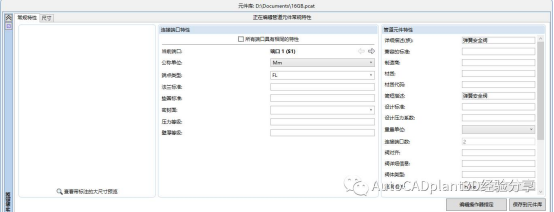

根據實際情況輸入常規特性信息,然后切換到尺寸

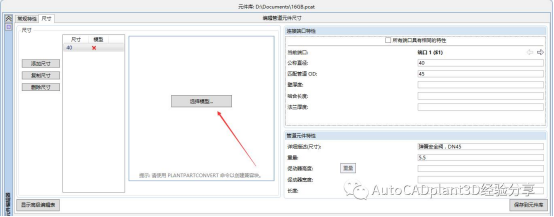

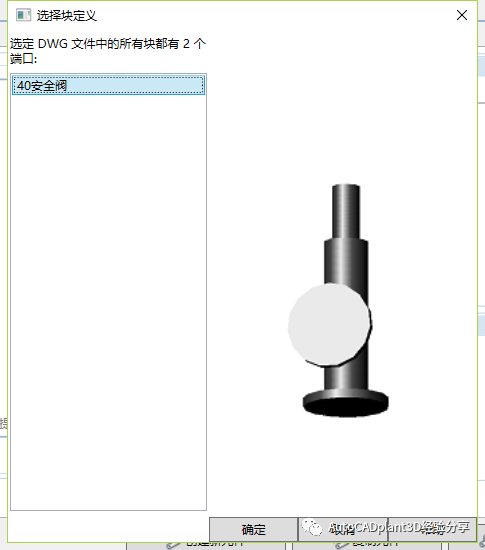

填寫匹配管道OD；詳細描述（尺寸）；需要添加重量的添加重量，記得在常規特性那里選擇單位。點擊選擇模型，選擇之前創建的管道元件的圖形，如圖

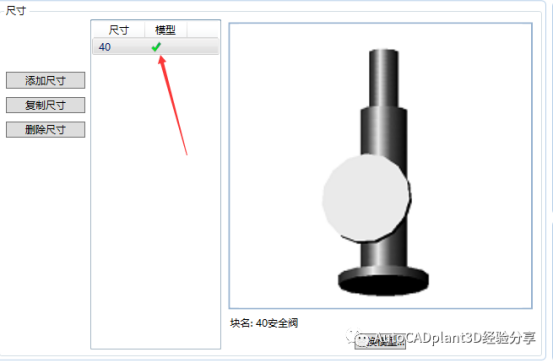

選中后點擊確定
最后記得點擊 保存到元件庫。大功告成了！

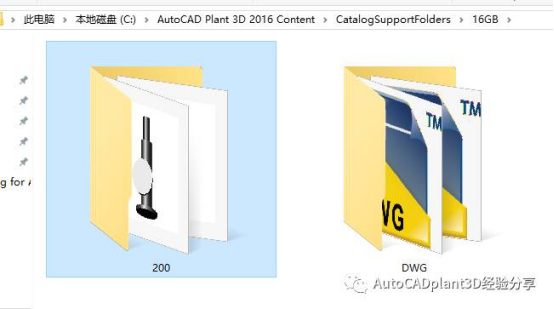

附注：在保存到元件庫之后打開 共享內容文件夾 找到如圖（小編用的是2016版本的，路徑如下；版本不同位置可能不同）
