一、從元件庫生成器創建（創建新的元件庫）

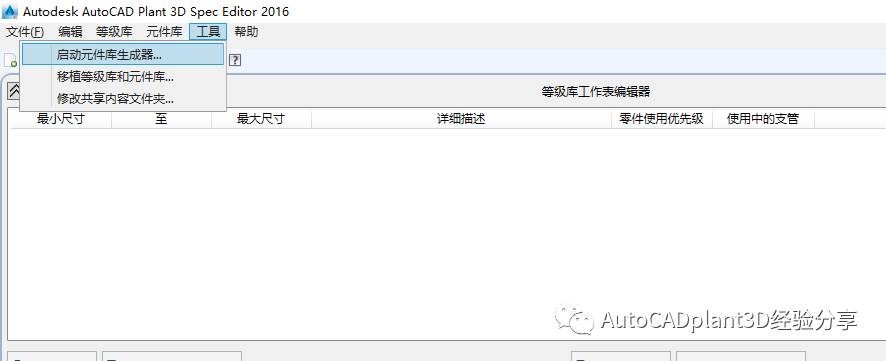

首先打開Spec Editor，點擊菜單欄的工具，啟動元件庫生成器。

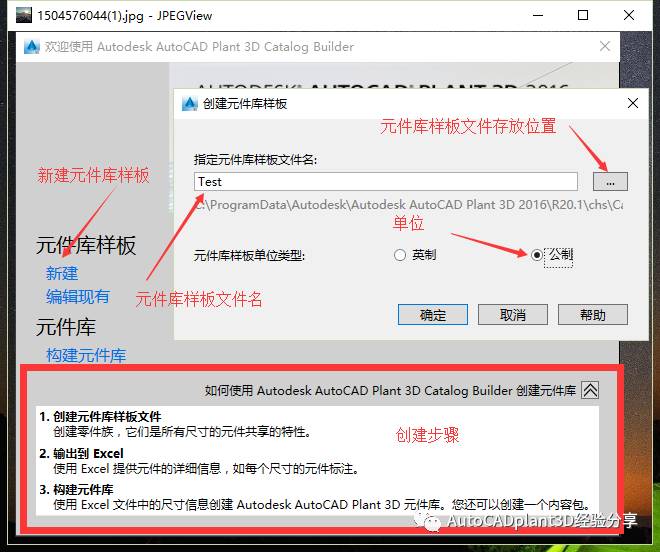

進入元件庫生成器后，點擊新建，然后輸入元件庫樣板文件名（可選擇樣板文件位置），選好單位，點擊確定，如圖所示：
注：矩形框里的三個步驟即為創建元件庫的一般步驟。
1、創建元件庫樣板文件，創建所需要的零件族。
2、輸出到Excel文件，編輯尺寸、詳細描述（尺寸）、SKEK、重量等信息（也可以不編輯，直接構建元件庫，然后在Spec Editor里編輯）
3、構建元件庫，使用編輯好的Excel文件構建一個元件庫。

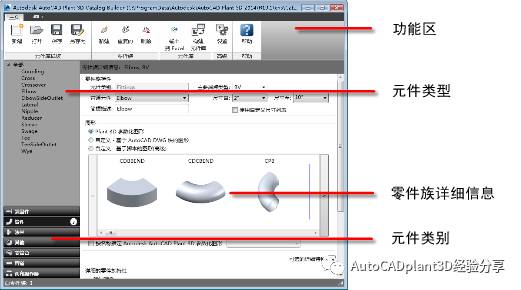

點擊確定后進入如下圖畫面
下面以創建管道為例

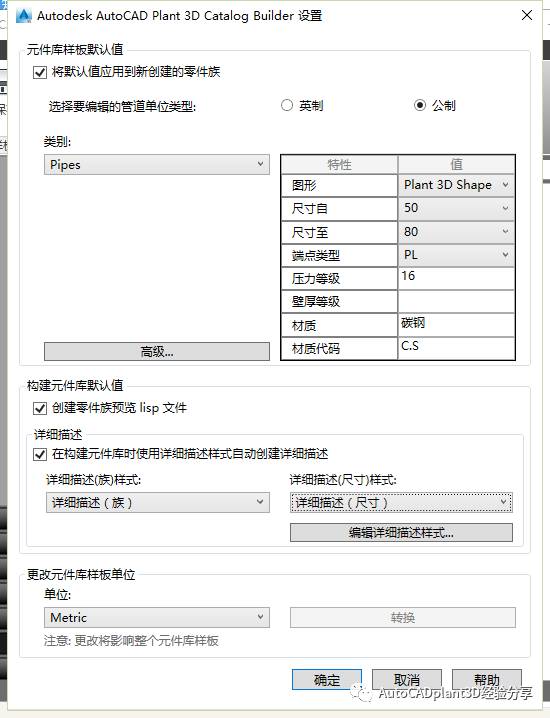

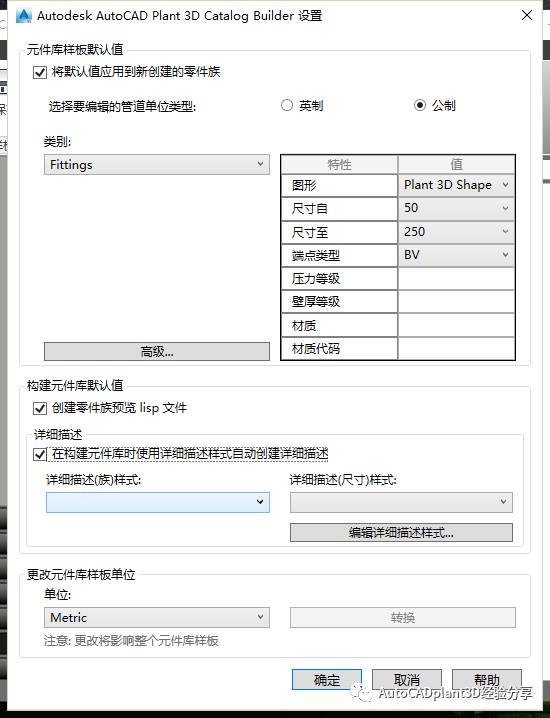

1、首先我們進行一些設置，點擊功能區的設置，進入如圖畫面

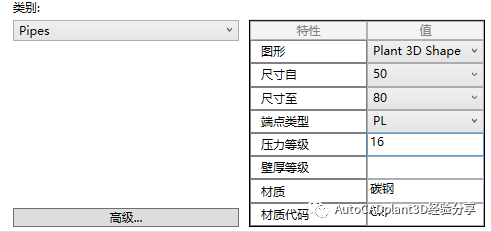

1）從類別的下拉列表中找到管道,設置如下

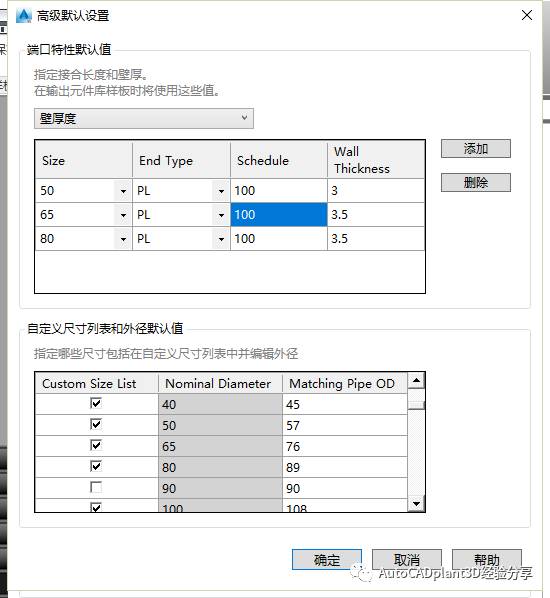

點擊高級，如圖所示：
注：1、端口特性的接合長度和壁厚度大家可以根據需要進行設置
2、自定義尺寸和外徑默認值，大家可以根據自己的需要把不用的管徑刪除，然后修改外徑（看自己的需要，圖中設置為2系列GB）
修改好后點擊確定。

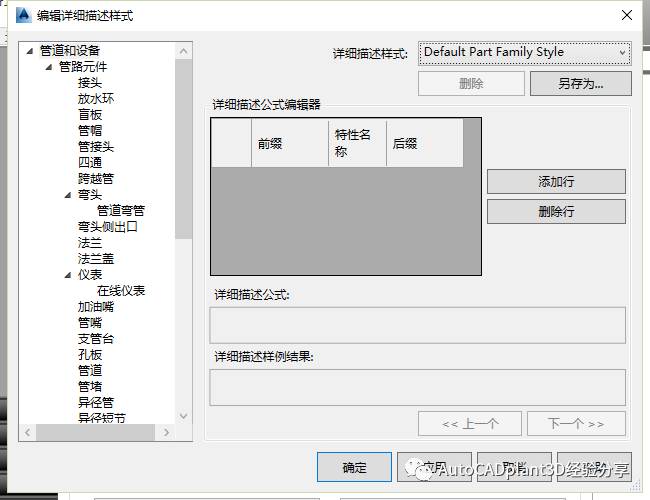

2）點擊編輯詳細描述樣式
注：把自動創建詳細描述打鉤；把將默認值應用到新創建的零件族打鉤
點擊另存為，基于Default Part Family Style創建 詳細描述（族）
在下拉列表中選擇 Default Part Size Style ，點另存為，創建 詳細描述（尺寸）
這樣我們就創建了兩個新的描述樣式。

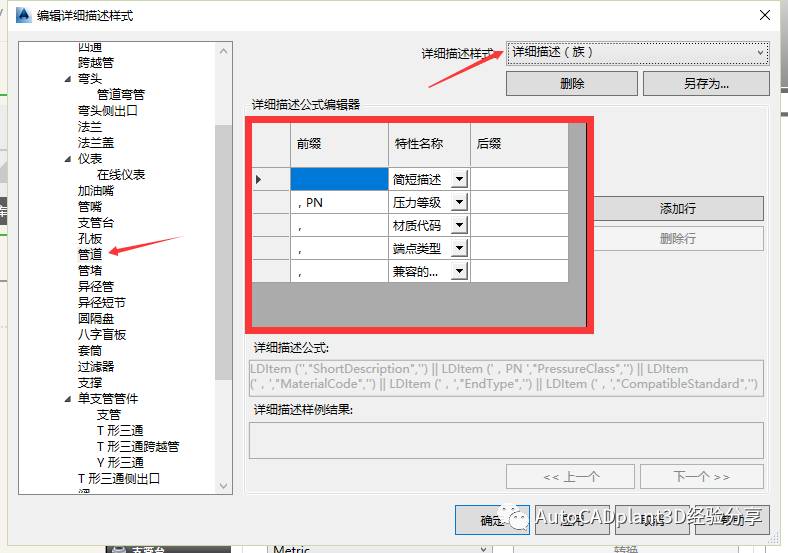

點擊管道，樣式選擇 詳細描述（族），如圖。
注：根據需要創建所需的具體內容，上圖為參考等級庫編輯器簡介及填寫說明中所填寫的。

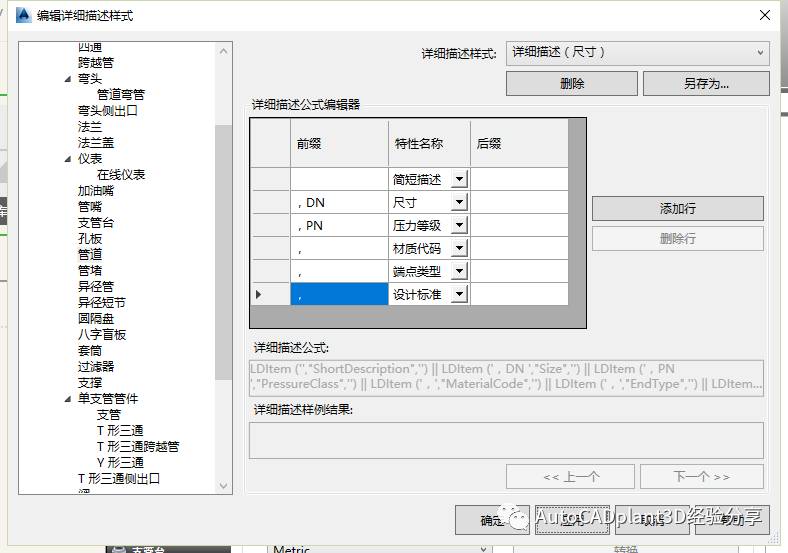

樣式選擇 詳細描述（尺寸），創建如下圖所示
注：逗號最好寫在前綴處，否則有可能會出現描述后面有一個逗號的問題

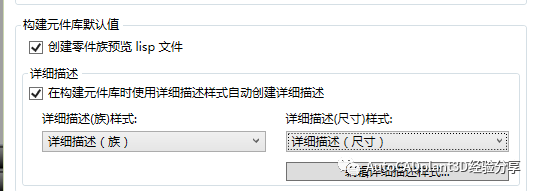

點擊應用、確定后，回到設置頁面選擇樣式
3）檢查設置，沒有問題后 點擊確定
2、創建管道零件族

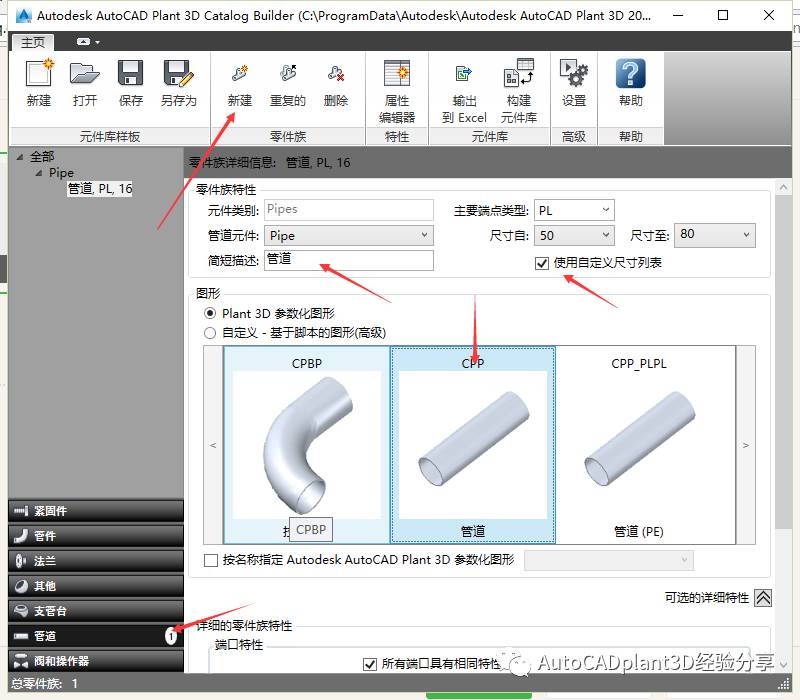

在主界面的零件類型區域中選擇管道，在功能區零件族選項卡下選擇新建，如圖所示

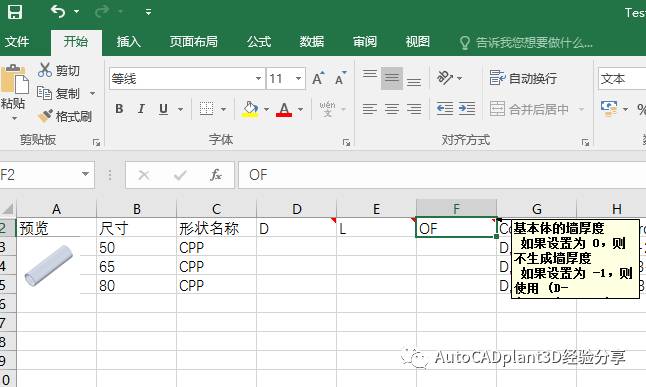

輸入簡短描述，使用自定義尺寸，選擇CPP參數化圖形管道，輸入材質，詳細描述族。（注：自定義-基于腳本是使用Python語言所建立的腳本，參數化圖形也是使用Python寫的軟件自帶的腳本；其他的元件輸入的內容不同，根據需要輸入）然后點擊功能區的輸出到Excel，記得路徑，并打開Excel，如圖
注：
1、雙擊圖片可以看到尺寸預覽；把鼠標放在右上角有批注標志的單元格會有批注顯示。
2、此表中，D、L、OF為標注圖形；PartSizeLongDesc即詳細描述（尺寸）要填寫一下，參考等級庫編輯器簡介及填寫說明（注：可以用公式，公式參考文末視頻）；如果需要重量，LinearWeight和LinearWeightUnit分別是線重量和線重量單位，kg/m（不需要可以不填）；其他還有兼容標準，設計標準，ISO SKEY和ISO符號類型。

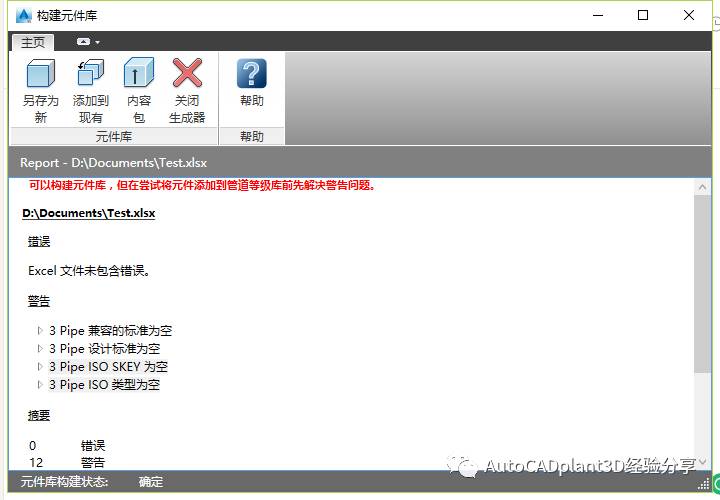

注：以上Excel表都不填寫，均可在Spec Editor里填寫，但是在Excel表填寫容易、方便填寫后保存，回到元件庫生成器點擊功能區的構建元件庫，選擇剛編輯的Excel表。完成后如圖：
可以 另存、添加到已有元件庫、或者直接生成內容包（zip格式）。
選擇另存，輸入元件庫名稱和位置，大功告成了！
注：這是新生成的一個元件庫，里面只有一個管道，至于如何添加其他的元件，有兩種方法：1、繼續用元件庫生成器，在構建元件庫時選擇現有。2、用Spec Editor創建新元件。
二、用Spec Editor創建新的元件庫

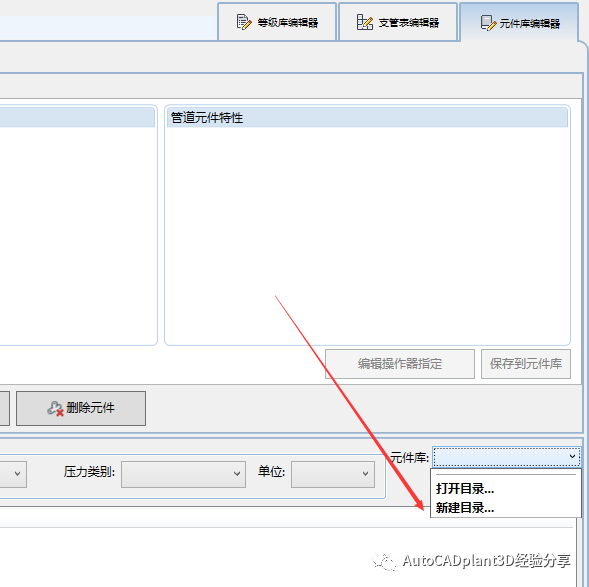

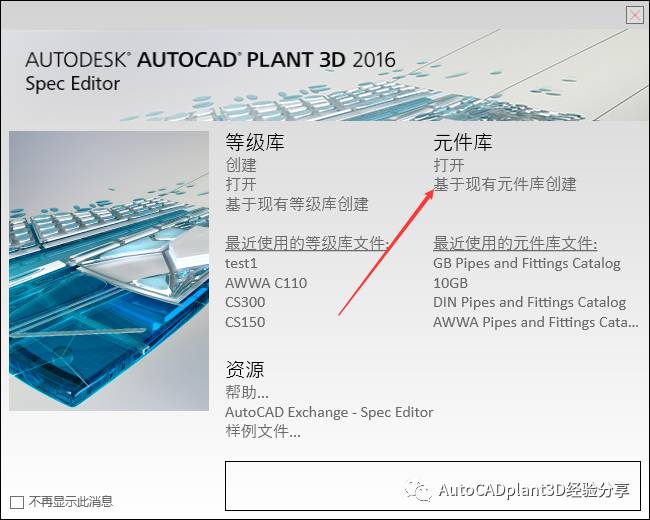

可以在歡迎界面上創建，也可以在元件庫編輯器里，如圖：

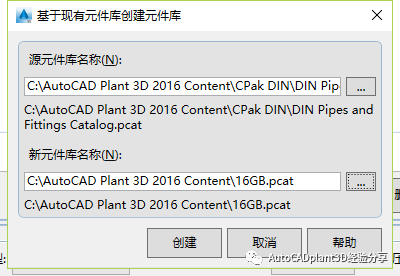

點擊后如圖：
注：1、源文件庫名稱那選擇要基于哪一個建立，公制必須選DIN標準，英制可選ASME標準；所有的源元件庫都位于共享內容文件夾中，可翻看以前的文章查看共享內容文件夾在哪里。
2、這個創建的本質是復制，基于哪個就和其內容完全相同，所以也可以直接在共享內容文件夾里找到你需要的源元件庫復制。
3、記好自己創建的或者復制的元件庫的位置。
4、復制后打開，把不需要的元件可以刪除，然后根據需求修改已有元件的參數。
5、可以基于網上有的GB元件庫建立，會省點事，但是也是基本不能滿足具體各個單位的需求的。
后記：本文詳細講解了建立元件庫的兩種方法，第一種方法雖然看起來麻煩，但是在創建一些特殊要求的元件時很有用處、在編輯元件的尺寸參數和屬性時能夠用Excel表編輯能夠很簡便快捷。
