在Revit的“修改DWG/DXF導出設置”對話框中，關于【顏色】的設置，如下圖所示有三個選項：
注：Revit 2016版本僅有兩個選項，18及以上版本有三個選項。
那這些選項都表示什么意思呢？
為了幫助理解，大家可以在Revit中繪制一塊樓板，將它的表面設置填充圖案，如下圖所示：

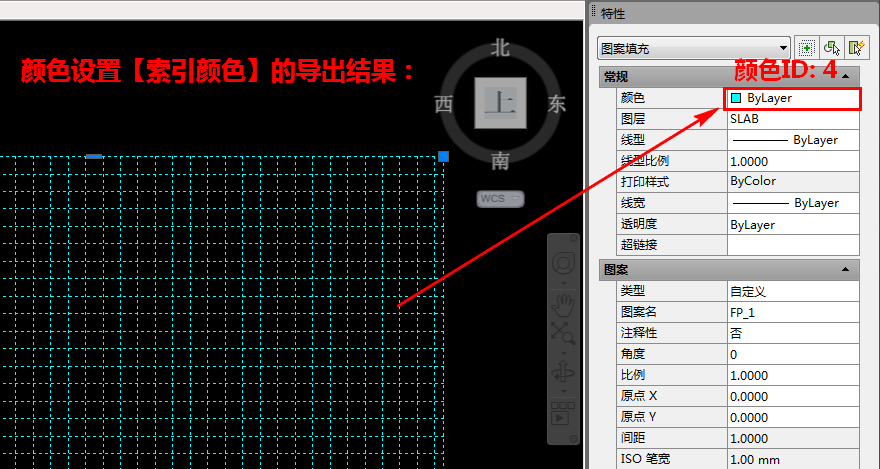

1 索引顏色（255 色）。按此種方法導出的CAD圖紙中，樓板的顏色是由Revit中 “修改 DWG/DXF 導出設置”對話框的“層”選項卡指定的索引顏色。（如果沒有按類別設置顏色且該替換在導出中被保留，則 Revit 將使用 255 種索引顏色中最接近的匹配色，因此對于 RGB 和 Pantone顏色，可能不提供精確匹配色。）按這個選導出的CAD圖紙中，樓板顯示的顏色如下圖所示：
這個顏色是由Revit導出設置中【層】里指定的：
2 對象樣式中指定的顏色（真彩色-RGB 值）。使用的是 Revit 的 RGB 值，而不是“修改 DWG/DXF 導出設置”對話框的“圖層”選項卡中的索引顏色。按此種方法導出的CAD圖紙中，樓板（含表面填充圖案）的顏色不再根據【層】中指定的顏色。

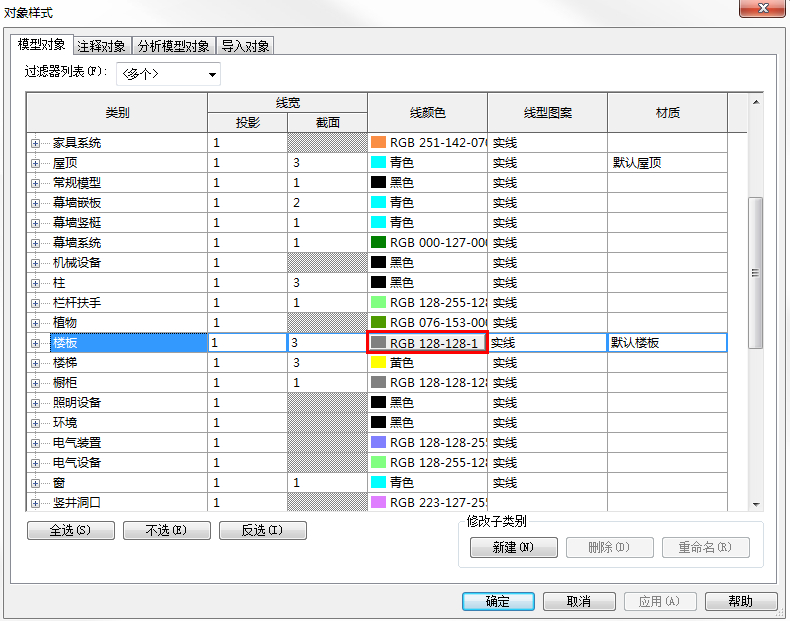

這個顏色是由Revit中的對象樣式所決定的。
3 視圖中指定的顏色（真彩色 - RGB 值）。 使用對象表面填充圖案所指定材質顏色的 RGB 值。按此種方法導出的CAD圖紙中，樓板的表面填充圖案顏色則不再是Revit對象樣式中指定的樓板顏色（RGB128，128，128）,而是我們一開始畫樓板的時候，給樓板的表面填充圖案所指定的顏色（RGB120，120，120）。
