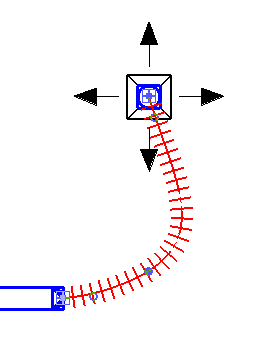

您可以使用頂點、修改切點和連接件控制柄來調整軟風管的布線。
“頂點”（
）將出現在軟風管的長度旁，可以用它來修改風管彎曲位置處的點。“修改切點”（
）將出現在軟風管的起點和終點處，可以用它來調整第一個彎曲處和第二個彎曲處的切點。“連接件”（
）將出現在軟風管的各個端點處，可以用它來重新定位風管的端點。 可以通過它將軟風管連接到另一個機械構件，或斷開軟風管與系統的連接。 在連接件上單擊鼠標右鍵可顯示關聯菜單，其中包含了可用于添加或刪除頂點的選項，也包含了在斷開與其他構件的連接時可以繪制（連接）風管和軟風管的選項。
向軟風管添加頂點
在平面視圖中選擇軟風管的管段。
在軟風管管段上單擊鼠標右鍵，然后單擊“插入頂點”，即可根據需要添加頂點。
拖曳軟風管上的頂點，然后單擊以固定其在軟風管上的位置。
此時軟風管上添加了新的頂點控制柄。
修改軟風管布線
在平面視圖中選擇軟風管的管段。
拖曳頂點和切點控制柄可修改風管的布線。
從軟風管中刪除頂點
在平面視圖中選擇軟風管的管段。
在軟風管上單擊鼠標右鍵，單擊“刪除頂點”，然后在軟風管上單擊要刪除的頂點。
